Capítulo 1
Puertas y ventanas de madera
La primera impresión sobre el carácter de los ocupantes de una vivienda la pueden dar las puertas y ventanas que haya instaladas en ella.
Las condiciones técnicas que se les impone son muy exigentes, debido a ello, las puertas y ventanas son productos de excelente calidad. Son elementos móviles que permiten o limitan el acceso a los edificios y a sus diferentes estancias, separan ambientes, introducen luz y cumplen una función estética.
El montador es el último eslabón en una larga cadena que viene desde la tala del árbol, y debe conseguir en la instalación dar a la puerta el esplendor con la que su diseñador la imaginó. Con ello, conseguirá la durabilidad, habitabilidad y la seguridad requeridas al producto, es decir, a la puerta.
La puerta es el elemento adicional que se aplica en un hueco o vano abierto en la pared que regula la salida y la entrada de las habitaciones o edificios.

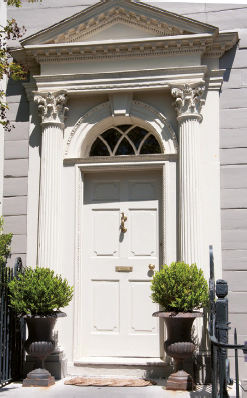

Puerta de entrada a una vivienda
Sabía que…
Uno de los centros de fabricación más importantes del mundo se encuentra en Villacañas (Toledo).
A lo largo de este apartado se van a ir desarrollando los distintos componentes de las puertas.
Es un armazón que se fija en la obra formado por dos largueros verticales y un travesaño superior que los une, careciendo de travesaño inferior para permitir el acceso. Su misión es la de recibir el cerco y fijar o sustentar la hoja, permitiendo los puntos de apoyo necesarios para el giro a través de los herrajes (bisagras o pernios).
El marco suele ocupar la totalidad del espesor del tabique (puertas de interior, generalmente) y se sujeta a la obra por grapas, gafas, puntas en cruz o similares.
La mocheta es un rebajo que tiene el marco en su perfil externo, que asegura la posición del marco e impide su movimiento fijándolo en el tabique u obra.

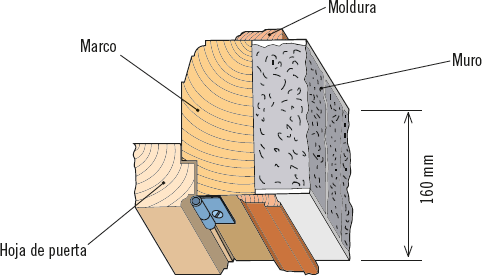

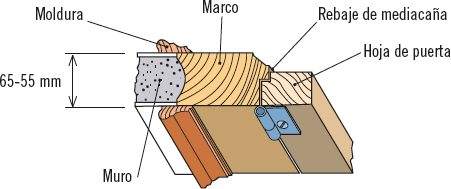

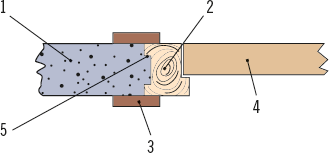

Corte de sección de una puerta. 1. Pared, 2. Cerco o marco, 3. Moldura tapajuntas, 4. Hoja de la puerta, 5. Mocheta.
El marco embellece y remata lateralmente la obra y su guarnecido.
Tiene dos derivaciones:
Compuesto de dos largueros y de un testero o travesaño superior, de menores dimensiones que el marco directo en cuanto a su grueso y se sujeta sobre las caras interiores del premarco. Normalmente viene acabado, es decir, en madera maciza o en MDF rechapado, ya barnizados, y sobre él se aplican los herrajes de giro y el cerradero donde se alojan los cierres.

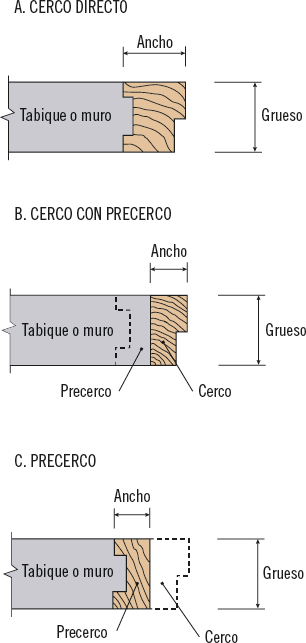

A. Corte transversal del cerco directo. B. Corte transversal del cerco. C. Corte transversal del premarco.
Es la parte móvil que encaja en el cerco y rellena el hueco, colgada de un canto por medio de herrajes y con cierre en el otro canto que se asegura en el galce del cerco con picaportes, cerraduras, etc.

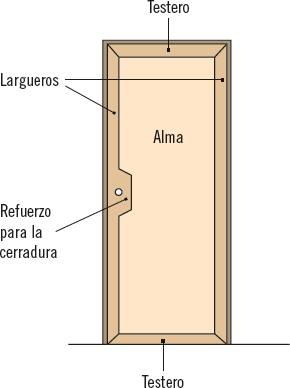

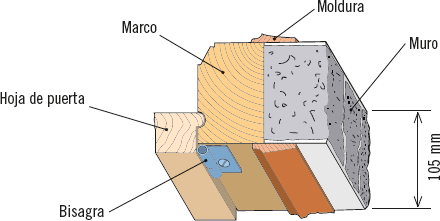

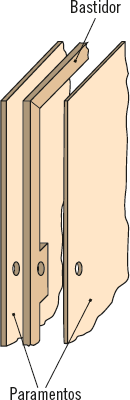

La hoja se compone de dos partes fundamentalmente:
Definición

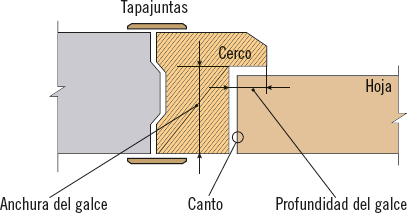

Galce
El galce es un rebaje que se realiza en el cerco para recibir el herraje de giro y servir de tope a la hoja de la puerta. La medida del galce viene dada por el grueso de la puerta que aloje.
Es liso o moldurado, está diseñado para cubrir la junta entre la obra, el premarco y el cerco o galce. Junto al herraje de apertura (manivela o pomo) dan el punto de acabado a la puerta.
Herrajes son los elementos metálicos que permiten el giro, el desplazamiento, el cierre o la apertura de las hojas de las puertas. Algunos son ocultos y otros están a la vista, dando un toque funcional y estético al conjunto.
Sabía que…
Cuando se habla de unidad de hueco se refiere al conjunto de elementos que componen una puerta (marco, cerco, hoja, tapajuntas y herraje).
En el desarrollo de este apartado, se van a explicar los distintos elementos de fijación y remate.

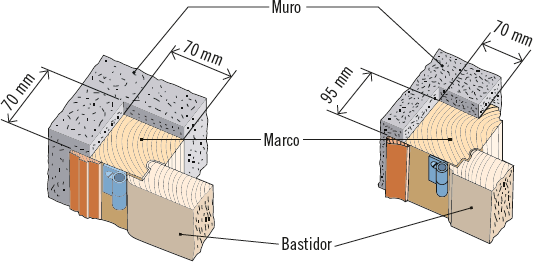

Según el tipo de pared y el acabado de la misma, los marcos tienen diferentes nombres. Estos indican la unión del marco con la pared y el material empleado. En casos de marcos directos, las molduras son de diferentes formas y escuadrías, determinando perfiles muy variados. Las ensambladuras entre largueros y testeros definen los distintos tipos de marcos utilizados en la construcción. Pueden distinguirse varios tipos de marcos:
Es el que se destina a tabiquería de interior.
Sección de marco de tabique
Es utilizado en paredes interiores de ladrillo hueco, de canto o ladrillo de 10 centímetros de espesor.
Sección de marco de tabicón
Se ubica en aquellos vanos abiertos en paredes de ladrillo plano, donde el grueso de muro alcanza los 14 centímetros (pared conocida como de “media asta”). Al marco también se la denomina “marco de 3/4”.
Sección de marco de ladrillo plano
Está indicado para vanos donde se forma un ángulo entrante, una duella, para que consiga mayor solidez y consistencia. Utilizado para exteriores.
Conocido con el nombre de tapabocas, lleva un saliente en los largueros y en el testero superior.
Izquierda: Sección marco de duella. Derecha: Sección marco de pestaña.

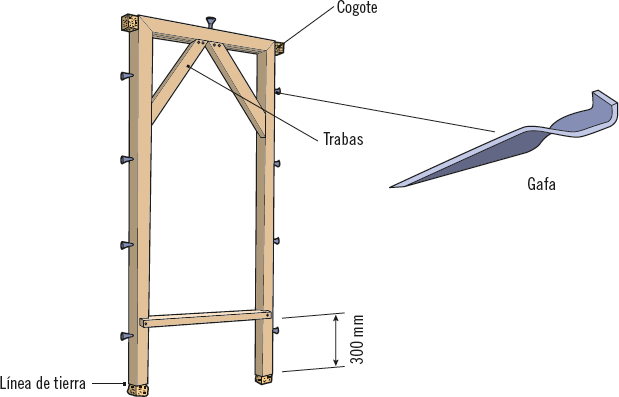

En carpintería, como en otras profesiones, se busca el abaratamiento de costes, intentando no mermar la calidad. Por ello, hay en la actualidad los denominados premarcos o marcos de taco, formado por tacos de pino de baja calidad encolados entre sí que a su vez constituyen el premarco o taco donde posteriormente se sujeta el cerco, cerrajería y tapajuntas. La construcción de estos premarcos supone, al menos, un ahorro del 50 % al 60 %.
El premarco es colocado durante la construcción del edificio, en cambio, el recubrimiento se coloca una vez concluida la obra.
Los premarcos solo se utilizan para interiores.
Recuerde
El marco y el premarco son la estructura donde se sustentan el resto de componentes de la puerta.

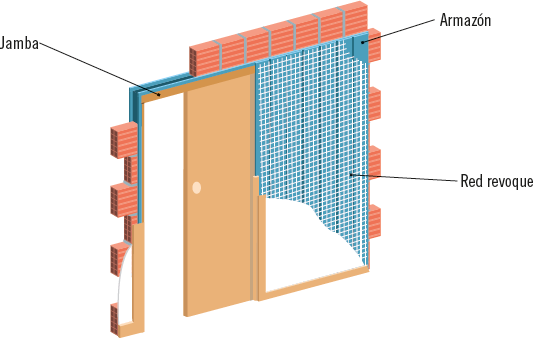

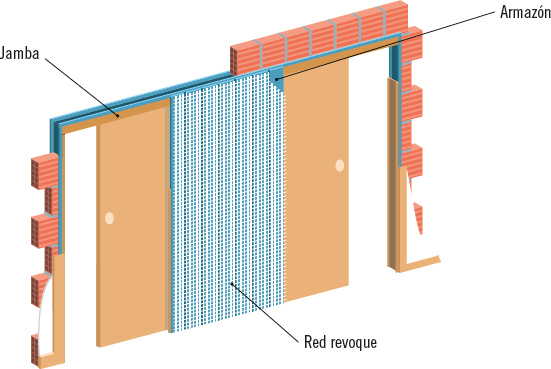

El marco de corredera es un armazón de chapa galvanizada que sirve de alojamiento para las puertas correderas.
Los marcos de corredera poseen una malla exterior donde se aplica el mortero o yeso sujetando el armazón a la obra, disimulándolo visualmente y formando parte del tabique. El tabique requiere un grueso de 2 cm más que el armazón (este suele oscilar entre los 9,5 cm y los 10,5 cm aunque también los hay de 7,5 cm para casos excepcionales).

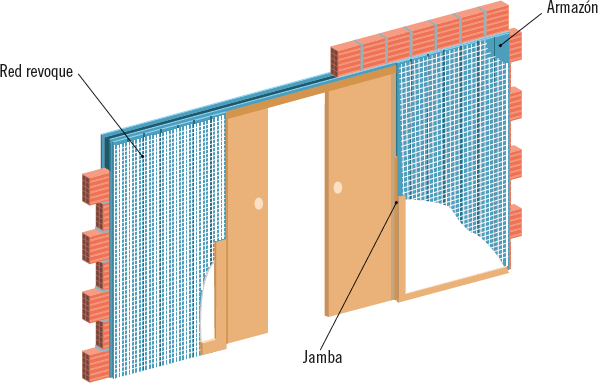

A continuación se observan los distintos tipos de armazón:
Como su nombre indica es para el alojamiento de una sola hoja que se desplaza lateralmente hacia la izquierda o hacia la derecha.
Es más grande en dimensiones porque necesita de más amplitud lateral para su colocación en el tabique. Aloja dos puertas que se desplazan en sentido contrario y uniéndose ambas al cierre en el centro del hueco.

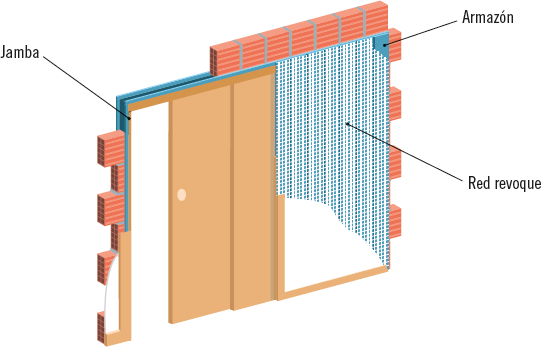

Como el primer armazón, se coloca en un lateral y las hojas se deslizan lateral y paralelamente en el mismo sentido. Este necesita más grueso de tabique para poder alojar las dos hojas.
Armazón lateral para dos hojas paralelas o de accionamiento telescópico
Este armazón tiene más grueso del normal por alojar dos hojas en su interior. Las hojas se desplazan en la misma dirección pero en sentido contrario.
Los herrajes permiten la maniobrabilidad de las hojas de las puertas, garantizando su giro, desplazamiento, cierre y apertura. Si son bien elegidos prestarán vida y resistencia a todo el conjunto.
El herraje que se va a describir es el utilizado en la instalación de puertas de madera, que es el tema que se ocupa.
Son las más comunes y utilizadas, constan de dos piezas simétricas que rotan o giran en torno a un eje común, fijo y desarmable.
Una de las partes se une al soporte (cerco) por medio de tirafondos y la otra a la parte móvil (hoja). En ocasiones se embuten en la madera y en otras se sobreponen en la misma. Generalmente, son de hierro, latón y latonadas, pero también existen de fundición o forjadas.
En las ferreterías se piden por milímetros, tanto su longitud como su anchura, siempre con las dos alas abiertas.
Hay variedad de ellas, son las siguientes:
Bisagra plana
Bisagra de codo o pestaña
Bisagra en escuadra o quebrada
Bisagra de seguridad
Bisagra de muelle o acción simple
Bisagra oculta o de librillo
Bisagra de vaivén o doble acción
Son la versión moderna de los goznes y la evolución natural de las bisagras.
Constan de una pieza inferior con forma de tubo hueco donde se aloja un eje macizo (macho) formando una pieza, y sobre esta, otra pieza superior semejante a la anterior, pero con el tubo hueco (hembra) que gira sobre las primeras.
Si la puerta abate a derechas los pernios deben ser a derechas y si abate a izquierdas deben girar a izquierdas, es decir, tienen mano. Normalmente se embuten en el cerco y en la hoja, pero también los hay sobrepuestos.
Pernio que abre hacia la izquierda
Pernio que abre hacia la derecha
Sus clases son las siguientes:
Pernios planos
Pernio de codo
Pernio quebrado o de escuadra
Pernio de espiga roscada
Los herrajes de desplazamiento se basan en mecanismos de corredera, cuya función radica en el deslizamiento de ruedas de plástico duro sobre un perfil de guiado de aluminio extruido, sólido y ligero. Exclusivamente está diseñado para puertas correderas.
La inmensa mayoría de las puertas contiene un mecanismo de cierre que evita que se abran cuando no proceda.
Las puertas de exterior disponen de un accionamiento con resbalón y llave, el primero para abrir desde el interior y el segundo está destinado a abrir y cerrar desde el exterior. Las puertas interiores poseen otro accionamiento que se manipula por ambas caras de la hoja, que son las manivelas.
Utilizados en las puertas de interior y se accionan con las manivelas. Se embuten por el canto, y hay varias clases:
La cerradura se embute o se sobrepone en la hoja de la puerta y se acciona por medio de una llave, que provoca que un pasador se desplace y penetre en la caja del cerradero, impidiendo la abertura de la hoja.
Pueden distinguirse los siguientes tipos de cerradura:
Cerradura antipánico
El herraje de apertura o abatimiento son elementos metálicos que ayudan a empujar, tirar, desplazar lateral y verticalmente las hojas de puertas y ventanas.
Pieza funcional y decorativa que acciona los picaportes por medio de un perfil cuadrado de hierro, que une las dos partes de que se compone la manivela (llamado cuadradillo).
Asa que se coloca en puertas exteriores y puertas correderas. Sirve para tirar, empujar o desplazar la hoja para cerrarla o abrirla.
Con la misma función que la manilla pero con una forma cilíndrica, esférica, etc.
Utilizado para hojas de armarios, altillos y cajones. Similar al pomo pero con dimensiones menores.
El herraje que se describe seguidamente sirve de complemento al anteriormente descrito. Ayuda a tapar defectos de instalación, a asegurar el cierre y a dar otras prestaciones para cuando las puertas van destinadas a lugares públicos entre otros.
Adorno metálico que sirve para guarnecer los ojos de las cerraduras y disimular las desigualdades entre el bombillo y el taladro que lo aloja.
Sirve para reforzar el cierre de las puertas de doble hoja, se aplica sobre la hoja que no contiene la cerradura o picaporte. Los hay verticales, con aguja, de embutir por la cara o por el canto.
Cilindro deslizante que lleva insertado perpendicularmente otro cilindro de menores dimensiones, que sirve para accionarlo manualmente provocando el desplazamiento del primero e insertándolo en un alojamiento que se sobrepone en el marco o cerco.
Ventanilla óptica con estructura cilíndrica y metálica que se coloca en las puertas de los pisos, permitiendo ver desde el interior lo que hay en el exterior, sin ser visto.
Pestillo cilíndrico que se utiliza para asegurar la no apertura de la puerta, se acciona desde el interior pero en caso de emergencia se puede desactivar desde el exterior. Es utilizada para puertas de aseo y baño.
Para puertas de mucho tránsito. Cierra las puertas y evita que se queden abiertas.
Semejante al anterior, pero con un mecanismo que permite el cierre de la puerta de una manera progresiva, sin violencia.
Utilizado cuando lo que se pretende es mantener la puerta abierta. Se coloca en la parte inferior.
Para que la puerta no golpee al cerrar. Se coloca en la parte superior.
Importante
El montador o instalador de puertas o ventanas está obligado a conocer todos los herrajes.
Ya sabe que el cerco puede ser de madera maciza o de MDF rechapado en chapa noble. Sus medidas en ancho deben respetar el ancho de la jamba interior de los premarcos, y su galce debe adaptarse al grueso de la puerta que vaya a alojar. Su grueso, habitualmente, suele ser de 10 mm por el canto donde está el galce y de 20 mm por el canto contrario.
El cerco soporta el peso de la hoja en un larguero a través de los herrajes de giro, y se aloja el cerradero del picaporte o cerradura en el otro larguero. Su función principal es la de ocultar el premarco dando una apariencia más noble al conjunto de la puerta.
Importante
En el lenguaje profesional del montador, cerco y galce son la misma cosa, aunque técnicamente el galce es un rebaje que se practica al cerco y donde la hoja se encaja.

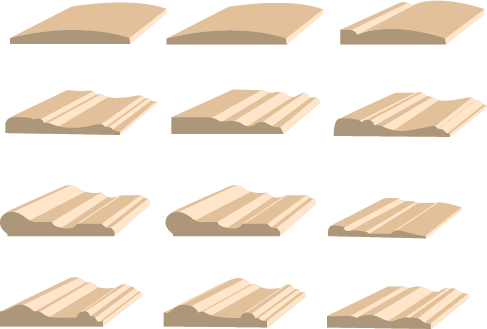

Como los cercos, los tapajuntas son de madera maciza o de MDF rechapado con maderas nobles. Los hay moldurados y lisos (tapetas). Los gruesos suelen oscilar entre 5 y 10 mm y los anchos, dependiendo de si son para marcos directos o para premarcos, varían de 10 en 10 mm. Su función es la de disimular la unión obra-premarco-cerco y la de enmarcar la puerta dándole la terminación deseada.
La hoja, como se ha mencionado con anterioridad, es la parte móvil de la puerta, encaja y rellena el vano que deja libre el cerco. Está formada por un bastidor que sirve de estructura y un cuerpo que suele disimular esa estructura y embellece la hoja en su conjunto.
Tanto el marco como la hoja y el resto de componentes de una puerta son de madera o de sus diferentes derivados. Se pueden establecer dos grupos: según se trate de elementos macizos de madera natural o elementos rechapados y laminados.
La hoja más utilizada comúnmente es la rechapada. Tiene un alma (estructura interior) construida con madera de inferior calidad, rellena de listones transversales, nido de colmena (de cartón), tablero aglomerado, tablero MDF (tablero de fibra de densidad media) y otros componentes actuales y de nueva generación que aportan prestaciones especiales a las hojas (acústicas, térmicas, etc.). Posteriormente, se les aplica tablero contrachapado encolado a ambas caras en los primeros casos, y se rechapan de maderas nobles en todos los casos, consiguiendo un resultado espectacular. De esta manera, se obtienen hojas muy estables estructuralmente y semejantes a las de madera maciza, resisten el alabeo, tienen gran capacidad aislante y son más ligeras, facilitando su manipulación.
Las maderas más utilizadas son el pino Soria y el Flandes para puertas con relleno de listones o nido de colmena; pino melis, pino rojo de Oregón y el roble para puertas más robustas. El recercado de las puertas (listón de dos a tres centímetros de grueso que enmarca las puertas) suele ser de la misma madera que la chapa exterior que lleva a ambas caras la hoja.
Las chapas más comunes para revestir las hojas, cercos y tapajuntas suelen ser el pino melis, sapelly o abebay, cerezo, nogal, etimoe, iroko, teca, mukaly, bubinga, mongoy, etc. Como se puede apreciar son maderas de todos los lugares del mundo.
Otros materiales que se aprecian en algunas hojas son los tableros de aglomerado rechapados en melamina blanca o de otros colores y también de imitación. Estas hojas pueden apreciarse en edificios públicos como colegios, hospitales, etc.
En ocasiones los materiales anteriores pueden combinarse con cristales, metales, papel y plásticos.
Sabía que…
La mayor parte del material constructivo de las puertas procede de bosques sostenibles y del reciclado de desechos de la industria del sector de la madera.
Troncos de madera preparados para su transformación
Pueden determinarse diferentes clases de hojas de puerta según se atienda a diferentes criterios, por lo que a continuación se expondrán sus tipos, características y usos en función de:
Definiéndose también los principales tipos de puertas especiales.
Según se atienda al lugar donde esté ubicada la puerta, se pueden distinguir tres tipos de hojas de puertas:
Es aquella que permite o limita el acceso a una vivienda o edificio desde la calle o el exterior, normalmente de madera maciza. Con más grueso que las puertas habituales (como mínimo de 40 mm).
Puerta exterior

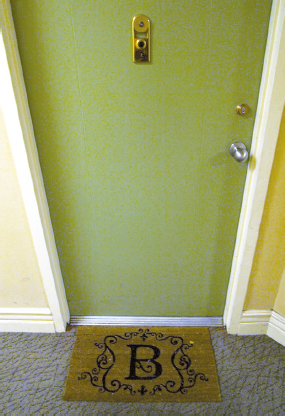

Separa la vivienda de las escaleras y ascensores o, dicho de otra manera, separa de las zonas comunes. El recercado que rodea la hoja y las molduras son de madera, el resto de sus derivados son el aglomerado y el MDF. En ocasiones, contiene una hoja metálica en su interior que las hace más seguras e inexpugnables.

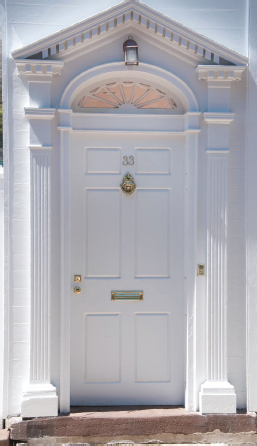

Puerta de entrada o de piso
Separa las distintas habitaciones o ambientes de una vivienda u oficina. Como la anterior es de madera y de tableros de aglomerado o MDF. En la actualidad abundan las construidas de MDF molduradas en bajo relieve y lacadas en diferentes colores; también las lisas rechazadas con maderas nobles.
Puerta de interior o de paso
En función de la apertura de la puerta, pueden distinguirse los siguientes tipos:
Aquella que gira en un solo sentido, a derechas o a izquierdas, y cuyo eje de giro es el que marcan los pernios o bisagras. Es la más común, se compone de una hoja panelada de madera o cristales.
Puerta ordinaria o abatible
Hoja que se pliega al abrir y se despliega al cerrar, similar al funcionamiento de un acordeón. Generalmente construida con combinación de materiales plásticos y madera (generalmente ubicadas en despensas y baños).

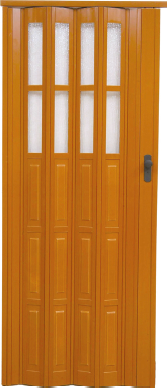

Puerta plegable
Gira indistintamente a izquierdas o a derechas, debido a unas bisagras especiales que se sitúan en el larguero del cerco o marco. Generalmente, estas hojas llevan una ventanita interior con cristal de forma redonda a la altura de los ojos para evitar choques con objetos o personas que vayan en sentido contrario.
Puerta de vaivén

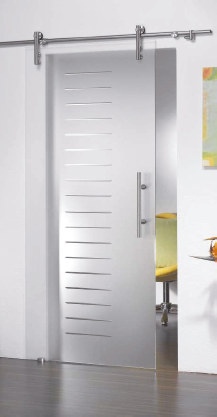

Hoja que se desplaza horizontalmente, puede estar ubicada en el lateral o en el interior de una pared, se utilizan para lugares con escasez de superficie. En la mayoría de los casos llevan cristal para introducir luz a pasillos.
Puerta corredera
En función del canto de la hoja de la puerta pueden distinguirse los siguientes tipos:
Es cuando por motivos estéticos concretos se deja el canto sin recubrir por la chapa de revestimiento y, por lo tanto, el canto se aprecia formando como un enmarcado a toda la hoja.
Al contrario que la anterior, se evita que el canto se vea, generalmente de madera de categoría inferior, aplicándole el revestimiento de chapa a toda la hoja.

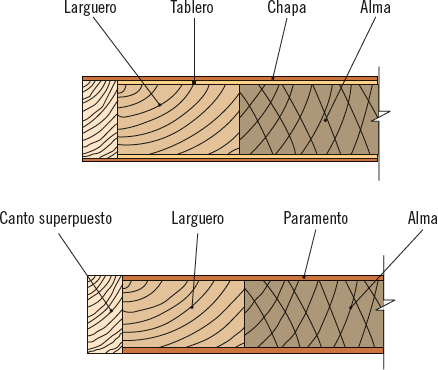

Imagen superior: Hoja de canto oculto. Imagen inferior: hoja de canto visto.
Cuando todo el grueso del canto u hoja quedan al mismo nivel que el cerco por su parte interior.

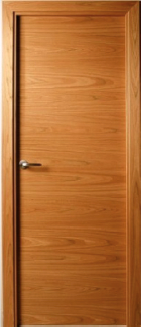

Puerta enrasada
Contraria a la anterior, cuando el grueso de canto es mayor al galce practicado en el cerco.

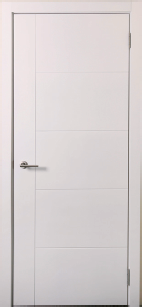

Puerta resaltada
Hoja de puerta que se le practica un galce o rebaje al canto, solapando o sobreponiéndose sobre el cerco.
Puerta solapada
En el canto de la hoja se realiza un perfilado consiguiendo una forma curva de cuarto de circunferencia, o más conocido en la carpintería como cuarto bocel que puede ir enrasado o solapado al cerco.
Puerta engargolada
En función de su estética de construcción pueden distinguirse los siguientes tipos de hojas de puertas:

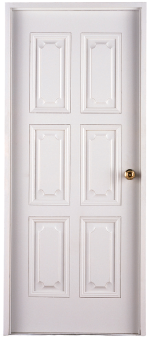

Hojas con relieve, provocado porque los plafones sobresalen sobre el bastidor.
Puerta almohadillada

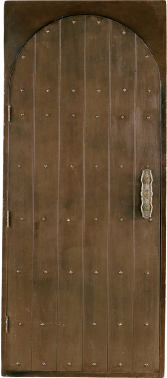

Conjunto decorativo formado por clavos que destacan sobre la estructura de la hoja y a su vez la refuerzan.
Puerta claveteada

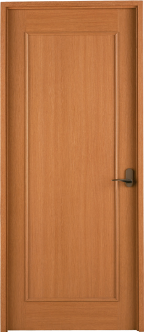

Formada por dos largueros y dos travesaños constituyendo un rectángulo, en cuyo interior se ubica un panel remetido.
Construida con elementos verticales entrecalados en su parte central, habitualmente torneados.
También llamada de tablas, está constituida por tablas machihembradas, ubicadas verticalmente y fijadas a un bastidor. Es típico en la misma, la colocación de un listón en diagonal que recorre toda la hoja y que sirve de refuerzo.
Puerta a la catalana

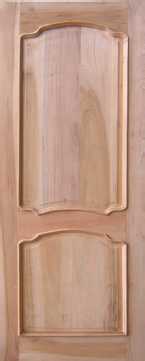

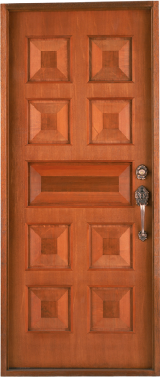

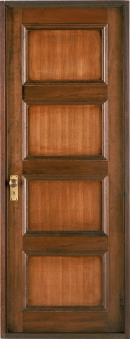

Cuando los plafones o paneles de variadas formas geométricas destacan entre la estructura de montantes (largueros) y peinazos (traviesas).
Puerta de cuarterones
Diseñada con formas geométricas, abundando los paneles y las molduras decorativas.
Puerta a la italiana

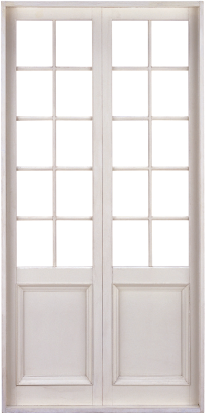

Semejante a la de bastidor, se diferencia en que suele llevar un peinazo que separa el tablero o panel interior en dos partes, obteniéndose la inferior con forma cuadrada y la superior con forma rectangular. En algunas ocasiones se puede subdividir en más paneles, pero no es lo normal.
Puerta a la francesa
Es la que combina madera con otros materiales como el hierro, el acero, el plástico, etc.
Puerta mixta

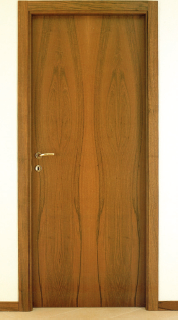

Formada en ambas caras por superficies planas. En su interior están compuestas por un bastidor de pino, relleno de listones u otros materiales como el aglomerado y rechapada posteriormente de chapas nobles. Se les llama huecas cuando su interior es alveolado o dispone de muchos espacios vacíos o huecos, y maciza cuando está constituida por un tablero sin espacios interiores. Las primeras más económicas y livianas en su manipulación, y las segundas más robustas y están de moda en la actualidad por su diseño minimalista.
Puerta chapeada o contrachapeada

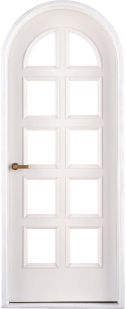

Hoja con huecos ocupados por cristales que permiten la entrada de luz a las estancias.

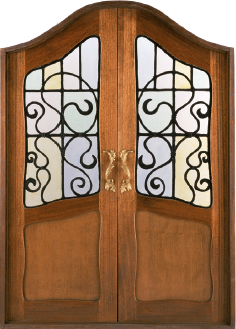

Puerta vidriera
Según su sistema de accionamiento, pueden distinguirse los siguientes tipos de hojas de puerta:
Hoja que se desliza o desplaza verticalmente, con mínimo esfuerzo, debido a un sistema de pesas y contrapesas, ayudada de guías y poleas.
Consta de cuatro hojas unidas a un eje común. Permite el acceso sin que en ningún momento quede abierto el hueco de puerta, debido al giro de las diferentes hojas.
De grandes dimensiones, para locales y garajes, su hoja está colgada del dintel horizontalmente. Para ser abierta o cerrada se ayuda de unas guías situadas en ambos largueros del marco. En ocasiones, es plegable, articulada por medio de bisagras.
Cuando no necesita de marco, apoyándose sobre pivotes, uno inferior y otro superior alojados en el larguero (machos) y los que reciben a estos en el suelo y en el techo (hembras). Utilizadas para puertas en la antigüedad, hoy solo se ven en algunos muebles.
Corredera que dispone de varias hojas que se desplazan en paralelo y horizontalmente ayudadas de unas guías y poleas.
Hojas correderas que se pliegan paralelamente entre ellas y perpendiculares a la dirección del marco, con ayudada de guías y poleas.
Además de los comentados tipos de puertas, pueden distinguirse otras hojas de puertas con características especiales:

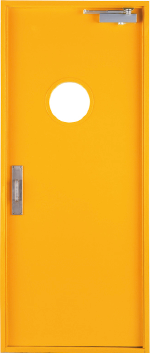

Son hojas de puertas diseñadas con una configuración estructural de la hoja, cerco, etc., que les proporciona resistencia al fuego durante un determinado tiempo, evitando la propagación del mismo.
Son aquellas hojas cuyas propiedades aíslan de ruidos a la estancia donde se ubique la misma. Aíslan entre 9 dB y 29 dB.

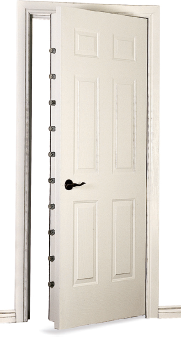

Dentro de este tipo pueden determinarse las puertas blindadas, acorazadas, etc. Todas incluyen un sistema de refuerzo en hojas y herraje que las hacen menos vulnerables. En su interior contienen una o dos chapas metálicas.
Recuerde
La madera y sus derivados son excelentes aislantes térmicos y acústicos.
Las medidas y tolerancias de los distintos elementos que componen la puerta dependen de la ubicación o situación que ocupen posteriormente, y sobre todo de la normativa sobre dimensiones existente a nivel nacional y europeo.

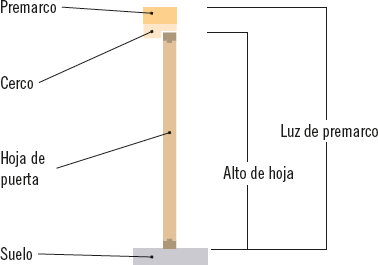

Corte vertical de una puerta. Donde se pueden apreciar las acotaciones en altura de hoja y de premarco.
Corte horizontal de una puerta. Donde se aprecia las acotaciones en anchura de hoja y de premarco.
En este apartado se habla de anchuras y gruesos del premarco y del cerco, teniendo siempre en cuenta que lo observa de frente o en alzado, es decir, como si fuese a pasar entre el vano o hueco abierto en la pared.
| ANCHURA | Cerco directo (sin precerco): 45 mm y 58 mm. | Tolerancia ± 1 mm. |
| Cerco (con precerco): 20 mm y 30 mm. | ||
| Precerco: 30 mm mínimo. | Tolerancia ± 2 mm. |
| GRUESO | Para tabique sencillo 60 mm y 70 mm. | Tolerancia ± 2 mm. |
| Para tabicon 110 mm. | ||
| Para medio pie 145 mm. | ||
| Cuando los tabiques vayan alicatados por alguna cara se aumentará un mínimo de 15 mm. | ||
| Los cercos serán de 3 mm más gruesos que el precerco. |
Como se aprecia en las fotos 119 y 120 se menciona el alto de puerta, el ancho y el grueso. Si se fija en las medidas que se describen en la siguiente tabla se pueden extraer algunas conclusiones, como por ejemplo que las hojas para exteriores son siempre más gruesas que las de interior.
En cuanto a los tapajuntas, las medidas son exactas en anchos pero puede haber alguna variación en gruesos, debido a los diferentes perfiles existentes en el mercado.
| ANCHURA | 45 mm y 68 mm para cercos directos. | TOLERANCIA |
| 70, 80, 90 mm para cerco y precerco. | ± 3 mm | |
| GRUESO | De 6 a 16 mm |
Los largos o altura en cerco o galces y en tapajuntas son mayores que el hueco que deja el premarco, para que el instalador haga el corte según las necesidades del montaje. Esta altura oscila entre 2.200 mm y 2.750 mm.
Importante
En la actualidad se pueden encontrar todos los componentes de la unidad de hueco de dos maneras, además de la tradicional:
Cuando se habla de medida de hueco, se refiere a la altura y anchura de luz, midiendo desde la parte interior de la puerta, es decir, hacia donde abre. Por tanto, se mide desde el rebaje del galce.
Se llama luz de puerta al hueco en altura y anchura que deja el cerco que rodea al premarco por su parte exterior, es decir, por donde no hay galce.
Recuerde

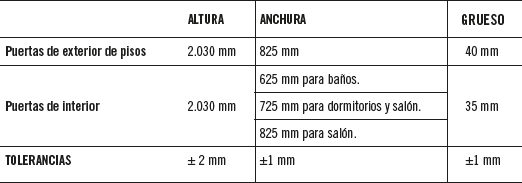

Todas las medidas que se han descrito con anterioridad son para puertas de fabricación industrial, en serie.
En el mercado, se puede encontrar puertas y componentes con variadas superficies y terminaciones o acabados. El montador junto con el cliente debe escoger el más apropiado en cada momento. Seguidamente se describe algunos de los más comunes:
Es aquella puerta que viene sin ningún acabado, es decir, en crudo y se recomienda su barnizado antes o después de su instalación.
Puerta sin barnizar
Es aquella puerta que tiene sus caras vistas recubiertas de melamina, papel plastificado, etc. No necesita de ningún tratamiento superficial para su instalación.
Puerta revestida
Generalmente está fabricada con MDF en crudo moldurado en bajo relieve. Son las que se suelen lacar o pintar en colores opacos.
Estas llevan una impregnación de fondo o tapaporos que las protege desde que salen de fábrica hasta su montaje en obra. Una vez instaladas y ajustadas se desmontan, se llevan al barnizador-lacador que le aplicará las manos finales y las volverá a colgar en la obra.
Totalmente acabadas, se instalan y el montador solo debe retocar los desperfectos que surjan en la instalación. El montador debe tener especial cuidado en su manipulación.
Puerta lacada
Puerta barnizada
De la descripción anterior se puede concluir que las puertas se pueden encontrar en crudo (al natural sin protección) y acabadas (protegidas y terminadas).
Los acabados más comunes para viviendas es el barnizado o lacado transparente (mate, satinado y brillo), lo que permite observar la puerta en su máximo esplendor realzando su color y veteado natural. Para edificios públicos, como hospitales, colegios, etc., el acabado más común es con tablero melamínico. Otro acabado muy usado en ambientes clásicos se basa en los lacados en colores opacos, pero requieren un especial cuidado porque sufren con los arañazos y golpes.
Hay puertas de maderas de calidad inferior a las que para mejorar su apariencia estética se les aplican tintes de imitación de maderas, como pueden ser el tinte nogal, cerezo, roble, caoba, etc., y posteriormente es recubierto de barniz transparente.
En ocasiones, y a petición o capricho del cliente se pueden encontrar puertas con pinturas decorativas, motivos vegetales, arquitectónicos, escultóricos, etc., protegidas con una mano de acabado transparente.
También existen barnices especiales para puertas de exterior preparados para soportar las más duras condiciones climatológicas y los rayos ultravioleta.
Es preciso, además, añadir que en el mercado existen barnices al agua, no contaminantes, de excelente calidad y que actualmente ya son el futuro en acabados relacionados con la carpintería y mueble.
Aplicación práctica
Estudiadas las puertas, si usted necesitara una hoja para instalar en el exterior de una vivienda que permitiera el acceso a la misma, ¿Qué características mínimas le exigiría?
SOLUCIÓN
Las puertas sufren un control de calidad exhaustivo desde su diseño. Se aplica desde la elección de los materiales (que formarán parte de su estructura), en su tecnología de fabricación (medidas, humedades, densidades, dureza, color, etc.) y en la aplicación de los diferentes acabados (barnices, tintes).
Todo esto lo motiva la normalización y certificación que desde Europa y España se impone al fabricante para que su producto pueda acceder al mercado nacional y europeo.
Estas Normas Tecnológicas Españolas (NTE) clasifican las hojas, y se prescriben sus dimensiones con sus tolerancias máximas y la terminología para todos los componentes de la unidad de hueco o puerta (UNE-EN 14351). Existen también normas especiales para puertas especiales como son las acústicas o las resistentes al fuego (UNE-EN 1154).
Todas las empresas que cumplen con éxito estas normas se las certifica, tanto a ellas como a sus productos, sometiendo estos últimos a pruebas de laboratorio y ensayos de resistencia, entre otros. Algunas de estas certificaciones son el “sello de calidad AITIM”, certificado “AENOR”, “MARCA CE”, etc.
Nota
En los muros de la mayoría de las estancias existen unos huecos que permiten la entrada de luz y de aire del exterior al interior del edificio. Se componen de tres partes principales:
A estos huecos descritos anteriormente se les deben aplicar o sobreponer una estructura que aísle del viento, del frío, del calor, de la lluvia y que sigan permitiendo la iluminación y la ventilación de las estancias cuando se estime oportuno. Esta es la llamada ventana.

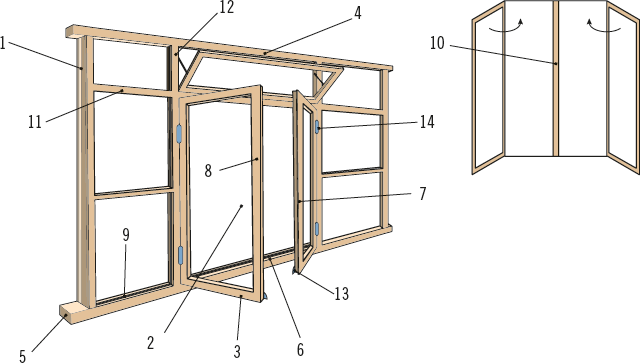

En una ventana pueden determinarse los siguientes componentes. Observe la siguiente figura donde aparecen señalados todos ellos:
1. Marco o cerco: compuesto de dos largueros o montantes laterales unidos a dos travesaños, uno superior y otro inferior, que bordean o perfilan interiormente el hueco. En el marco se sujetan las hojas de la ventana.
2. Hoja: parte móvil de la ventana que permite la iluminación y ventilación de la habitación.
3. Bastidor: conjunto estructural que forma la hoja.
4. Cabecero: travesaño superior del marco o cerco.
5. Cogote: salientes del cabecero y la peana que ayudan a la sujeción del conjunto en el muro.
6. Galce: rebaje que se practica en el marco para alojar la hoja de la ventana.
7. Batiente: montante de la hoja que descansa al cierre sobre un durmiente de la hoja compañera o en el larguero del cerco.
8. Durmiente: montante de la hoja que soporta o recibe a la batiente de la otra hoja.
9. Junquillo: listón o perfil de madera de pequeñas dimensiones que fija los vidrios y otros elementos a la hoja.
10. Mainel: montante intermedio de una ventana donde se recibe o sustenta las batientes.
11. Travesaño o peinazo: cualquier parte horizontal dentro de la estructura de la ventana.
12. Montante: cualquier parte vertical dentro de la estructura de la ventana.
13. Vierteaguas: pieza colocada en el travesaño inferior de las hojas de la ventana, de perfil variado que aleja el agua que baja de todo el conjunto expulsándola del mismo.
14. Herraje: piezas de movimiento, cierre, enlace o seguridad que permiten la maniobrabilidad de la ventana, normalmente son metálicos.
Además pueden determinarse otros dos componentes de las ventanas:
Sabía que…
Las balconeras son ventanas en las que su peana está a nivel de suelo y permite el tránsito de personas al exterior del edificio.
El objetivo de la fijación y remate de los elementos de las ventanas es similar al de las puertas. El elemento que soporta al resto de componentes de una ventana es el precerco y, en su defecto, el marco directo o cerco. Sobre este se van aplicando los diferentes elementos de fijación y cierre como son los herrajes. Los elementos de remate como los tapajuntas dan el toque final a la ventana.

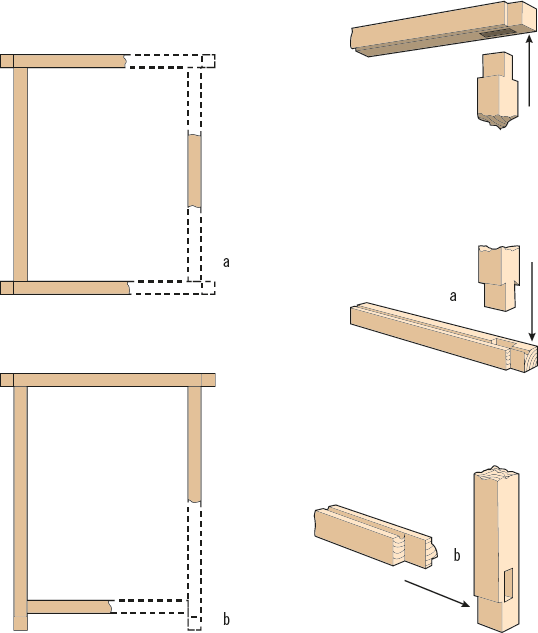

Los marcos que habitualmente se usan, excepto en casos muy aislados, son para exterior. Abundan los de duella y los de pestaña, aunque comúnmente serán de perfilería o de sección cuadrada o rectangular y no suelen ocupar el total del grueso del muro donde van alojados.
Marcos de duella para ventana
Nota
Para cualquier aclaración sobre los marcos o cercos estudie la variedad de marcos ya mencionados anteriormente en este mismo capítulo.
Los herrajes a usar en la fijación de ventanas deben permitir la estanqueidad, la apertura y deben resistir la fuerza del viento, además de ser resistentes al desgaste y la corrosión.
Los herrajes se adaptan a los distintos tipos de ventanas y son fijados a cercos y hojas.
Principalmente existen dos tipos de herrajes: los de colgar y los de cerrar.
Como en las puertas, los herrajes más comunes son las bisagras y los pernios, pero para ventanas concretas y más modernas existen herrajes especiales para ellas. Se observan a continuación:
Es el herraje más común en ventanas abatibles. Como sabe, se compone de dos placas metálicas unidas por un eje que les permite girar. Puede estar sobrepuesta o embutida y unida al cerco y a la hoja con tirafondos.

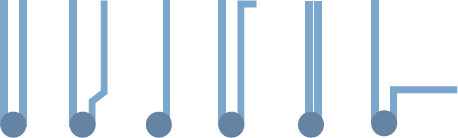

Bisagras ordinarias y acodadas
Como la bisagra, el pernio está compuesto por dos placas, pero se diferencia de esta en el eje de rotación. El eje de rotación es un eje cilíndrico macizo que se aloja y fija en otro cilindro hueco. Este recibe a la otra placa que lleva otro cilindro hueco donde penetra el anterior. Están sustituyendo progresivamente a las bisagras y, como estas, pueden ir embutidos o sobrepuestos.
Se suelen utilizar para ventanas que abran al exterior. Además de girar, proporcionan rigidez a la estructura.
Se embuten por el canto y son muy discretos.
Están indicados para ventanas engargoladas.
Ayudan a regular la altura.
Pernio regulable
El usuario puede mover la hoja a su voluntad, debido al giro de fricción, permitiendo, además, regular la abertura.
Herraje de ventana pivotante
Está indicado para ventanas colgadas de su eje central. Este herraje está compuesto de una parte denominada macho, que se fija al marco, y otra hembra, que se fija a la hoja. Este herraje necesita de la ayuda de dos compases para evitar el cierre inesperado.
Herraje de pivote.
Al contrario que el anterior, el macho se embute en la hoja y el apoyo en el cerco. No necesita compases.
Sistema de desplazamiento lateral que se ayuda de guías superiores e inferiores en el cerco y rodillos en la parte inferior de la hoja.
Para ventanas correderas que se pueden abatir sobre un eje inferior y después se pueden desplazar horizontalmente. Su colocación es muy laboriosa para el instalador.
Dispositivo a base de cables con poleas o muelles, que consiguen el efecto de contrapeso, pudiéndose graduar en altura.
Ejemplo de herraje de guillotina
Se utiliza normalmente para ventanas abatibles, recorren la totalidad del canto de la hoja y se acciona a través de una manilla en la cara interior. Solo es visible cuando se abre la hoja, por lo tanto, es muy aceptado en la actualidad y no quita protagonismo al conjunto de la ventana de madera.
Consiste en un compás colocado en la esquina superior y un soporte en la parte inferior del montante que hace de eje. Este sistema es, como el anterior, estéticamente muy aceptado.
El herraje de cierre de las ventanas se basa en el cierre en tres puntos: arriba, abajo y en el centro. Todo se activa o funciona a través de una manivela o manilla situada en la parte central de la batiente de la hoja.
Actúa por presión contra el marco, teniendo el agarre en el cabecero y en la peana, por medio de garfios sujetos a un cilindro macizo que gira por el accionamiento de la manilla. Es un herraje poco utilizado, destinado para trabajos de restauración o imitación de lo antiguo.
Deriva del anterior herraje, diferenciándose en los cerrojos, que en este caso son planos. Es un herraje más preciso y no necesita aplicar mucha fuerza para el cierre. Se puede colocar sobrepuesta o embutida en el canto.
Es el herraje más utilizado y adecuado para el cierre. Es una evolución de los dos anteriores, que incluye un punto central de unión para ambas hojas accionado por un picaporte. Como la cremona, funciona por desplazamiento de las pletinas.
Utilizado para cierre de postigos, se sitúa sobre la batiente y sobre el durmiente (si la ventana es de dos hojas) y se acciona hacia el postigo empotrándose la pletina en el canto del mismo.
Cierre para postigos antiguos, semejantes a las escarpias, eran introducidas en un agujero metálico a modo de cáncamo. En la actualidad existen pero han variado su configuración, estando compuesta de una pletina plana que encaja en una especie de gancho plano.
Sobrepuesto o embutido en el durmiente por la cara o el canto cuando la ventana es de dos o más hojas y su misión es la de fijar la hoja al cerco. En la que bate sobre ella se aplica la falleba.
Los cercos que se van a encontrar en la mayoría de los casos, son cercos directos y en raras ocasiones llevan precerco. Vienen del taller preparados para ser recibidos en el muro u obra exterior.
Los tapajuntas solo se ponen por la parte interior de la ventana. Pueden ser de la misma anchura y grueso que los de las puertas. El objetivo principal es esconder la junta de la obra y el cerco, igualándolo, por supuesto, en color y en madera.
Se entiende por acristalamiento a aquella superficie transparente o translúcida insertada en la estructura de la hoja, que facilita la entrada de luz y el aislamiento del exterior.
El acristalamiento suele ser plano, pudiendo terminarse con infinitas texturas.
En la actualidad, es muy frecuente que para el exterior se demande doble acristalamiento, que se compone de dos vidrios con una cámara de aire entre ambos, consiguiendo más aislamiento térmico y acústico.
Con la producción en serie y su consiguiente normalización, las “unidades de hueco de ventana” (ventanas) salen al mercado con precerco, cerco, hojas, juntas de estanqueidad, herrajes, acristalamiento y acabados (barnizados), formando un todo, listo para ser colocado o montado.
El principal material usado es la madera maciza y laminada, aunque se pueden combinar con aluminio, hierro, acero, cristal y en ocasiones, con algunos tableros. El herraje se convierte en el elemento indispensable y se aplica el barnizado especial para exteriores como protector.
Recuerde
La ventana se usa para cubrir los huecos que se dejan en el muro. Su principal utilidad radica en permitir que entre la luz a la estancia y aislar térmica y acústicamente de la calle o el exterior.
Al proyectar un edificio se pueden diseñar y dimensionar las ventanas de la manera que mas convenga. En la actualidad existen en el mercado todo tipo de ventanas que pueden ocupar cualquier hueco que diseñe el arquitecto, cada una con sus prestaciones y destinadas a casos concretos. Sin embargo, todas las ventanas tienen en común la utilidad para la que se crearon:
A continuación se describen los principales tipos y características de las ventanas, atendiendo, como en anteriores ocasiones, a diferentes criterios:
En función de la forma en la que se construya una ventana, esta puede clasificarse en:
Ventana con estructura de madera con un rebaje que aloja un cristal, que aisla del exterior.
Ejemplo de ventana ordinaria
Es la que lleva dos unidades de la ordinaria sujetas al mismo cerco, de forma que entre ambos acristalamientos se encuentre una cámara de aire.

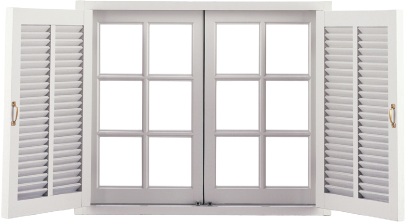

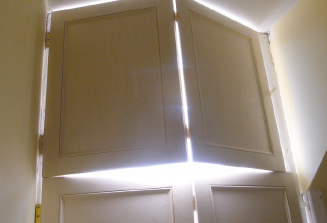

Es una ventana ordinaria acristalada que en su cara interior se le acopla una hoja pequeña, llamada postigo, que regula la entrada de luz.
Ejemplo de ventana con postigo
Atendiendo al accionamiento de la ventana, esta puede clasificarse en alguno de los siguientes tipos:
Compuesta por una o varias hojas asidas con herraje de giro, adherido al larguero del cerco.
Venatana de eje vertical normal
Fijada con herraje de giro, que gira, al contrario que la anterior, en sentido descendente o ascendente.
Ventana de eje horizontal
De una sola hoja giratoria con pivotes en el centro del cabecero y peana o traviesa inferior del cerco.
Ventana basculante vertical o pivotante
Igual que la anterior, pero su centro giratorio se encuentra en los largueros.
Ventana basculante horizontal o basculante
Generalmente compuesta de dos hojas deslizantes verticalmente con la ayuda de contrapesos, guías y poleas.
Ventana de guillotina
Al contrario que la ventana guillotina, las hojas de la ventana corredera se desplazan lateralmente por medio de guías y rodillos.
Ventana corredera

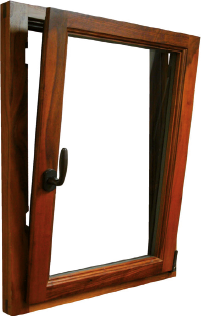

Consiste en una hoja que puede abrir de dos modos: bien girando la hoja y apoyándose en el larguero, o bien girando la hoja y apoyándose en la traviesa inferior. La primera forma permite una apertura total, mientras que la segunda sólo permite una apertura parcial, de entre 10º y 15º.
Las ventanas oscilobatientes permiten abrirse en dos direcciones
Dispone de herrajes de giro y otros que desplazan las hojas en un plano paralelo al cerco, es decir, tienen dos funciones, son abatibles y correderas.

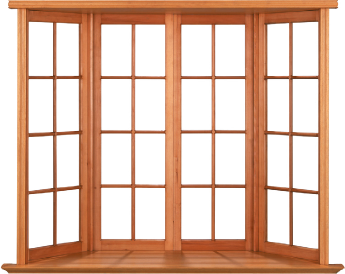

Ventana cerrada a modo de balcón que sobresale de la fachada del edificio consiguiendo dos cosas: introducir más luz a la estancia y ganar espacio. De gran valor estético.
Ventana de mirador
Especialmente diseñadas para aislar el ruido.
Diseñadas para conseguir ahorro de energía, consiguiendo mantener la temperatura dentro de la vivienda.
Ventana alargada, que llega a nivel de suelo (sin antepecho), puede ser sobrepasada y así, acceder al exterior del edificio a una balconada de hierro, generalmente. Tiene las mismas prestaciones que las ventanas. Los hay con postigos o sin ellos, con doble acristalamiento, deslizantes, con contrabalcones, etc. En la mayoría de los casos llevan su parte inferior panelada con tableros macizos.

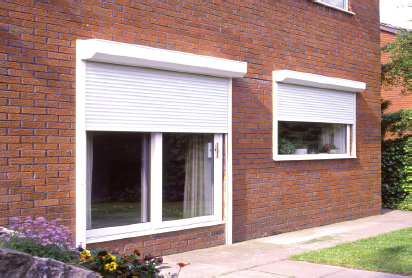

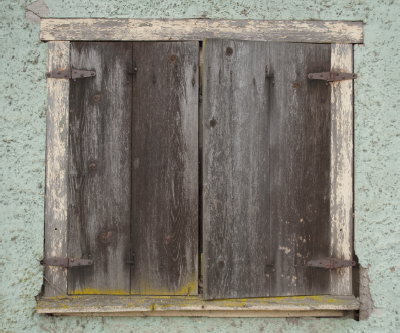

Situadas por el exterior de la ventana, sirven de protección a esta. Las hay rígidas (abatibles, plegables y deslizantes) o enrollables en cuanto a su funcionalidad. En cuanto, a su aspecto, pueden ser “a la catalana” (de tablas machihembra y reforzada con un travesaño en diagonal), “mallorquina” (con un bastidor relleno de tablillas horizontales móviles que regulan la entrada de luz al interior), “plafonada” (al modo de los puertas plafonados), “de tablas horizontales” (unidas a una pletina o tela flexible que tiene la propiedad de enrollarse, para garajes), entre otras.
Ejemplo de persiana
Ejercicio práctico
¿Qué características y usos tiene una ventana oscilobatiente? Descríbelos.
SOLUCIÓN
Aún existiendo normas sobre dimensiones marcadas desde España y desde Europa, estas no se han llegado a cumplir estrictamente, siendo frecuente que cada país tenga las suyas propias.
La AITIM (Asociación de Investigación Técnica de las Industrias de la Madera y el Corcho) propuso unas dimensiones basadas en la Norma Española sin mucho éxito comercial, estableciéndose las siguientes medidas:
Posteriormente, las constructoras impusieron el formato 120 x 120 cm como medida más común, dejando 95 cm de antepecho y 215 cm de altura de cabecero, más o menos similar al de las puertas (203 cm), y los balcones una altura 210 cm preferiblemente. La sección de cerco suele oscilar entre 55x68 mm en cerco y 45 x 68 mm en batientes.
Las medidas de los huecos en obra dan como tolerancia máxima +1 cm, con respecto a los anchos y altos de las unidades de hueco o ventana.
Ejemplo
Ancho/alto Hueco
Las ventanas, al igual que las puertas, pueden encontrarse de tres tipos: sin barnizar, sin pintar y barnizadas. La industria las pone en el mercado a gusto del consumidor, pero habitualmente ya vienen tratadas con barnices especiales para exteriores.
La ventana, y en concreto su material constructivo, la madera, tiene cuatro enemigos fundamentales:
Ventana de madera
Entre estos factores, quizá el más dañino para las ventanas es el efecto nocivo del sol. Para evitarlo se debe utilizar pinturas claras que refractan los rayos solares. Lo más habitual es la utilización de barnices especiales transparentes que realzan la belleza natural de la madera. Es importante repasar el acabado periódicamente cada dos años. En la actualidad están de moda los barnices al agua de una extraordinaria durabilidad y flexibilidad.
Recuerde
Un mantenimiento periódico de toda la carpintería exterior de una vivienda redundará en una larga vida de la misma.
Para que una ventana cumpla con los parámetros de calidad que se le exigen debe responder a una resistencias mecánicas y a las provocadas por agentes externos, estas son resistencia al viento (UNE-EN 12207 / UNE EN 1027), permeabilidad al aire (UNE-EN 12210 / UNE-EN 1221) y estanqueidad al agua (UNE-EN 12208/UNE-EN 1027).
En función de las condiciones de exposición que vayan a sufrir las ventanas se aplicarán unas normas más o menos exigentes. No es lo mismo una ventana que está cara al tiempo en el exterior que una ventana situada en un patio interior.
También hay normas que regulan el aislamiento térmico (NBE-CT-79), el aislamiento acústico (NBE-CA-88) y las dimensiones de las ventanas.
Además, por otra parte existen organismos que certifican la calidad de las ventanas. Entre ellos se puede determinar:
En este capítulo se han descrito las puertas y ventanas de madera, haciendo un análisis del producto. El montador debe conocer en profundidad los diferentes componentes de puertas y ventanas, sus características, usos, tipología, dimensiones, acabados y sobre todo el herraje, su gran colaborador en la instalación.
Ante todo, este conocimiento va a hacer que los huecos sean ocupados por materiales y productos óptimos para la función que van a desempeñar, consiguiendo así los objetivos de estanqueidad, permeabilidad y resistencia que se le exige a los mismos.
Como se ha podido apreciar la carpintería de puertas y ventanas ha sufrido una transformación importante, gracias a la industrialización y en concreto por el CNC (Control Numérico Computerizado), consiguiendo elementos perfectos en ajuste, aislamiento, ensamblaje, etc. Hay empresas especializadas en fabricación de puertas y otras en fabricación de ventanas de reconocido prestigio internacional, que dan una calidad al producto muy difícil de conseguir, por no decir, imposible, por las carpinterías tradicionales.
Ejercicios de repaso y autoevaluación
1. Seleccione si las siguientes afirmaciones son verdaderas o falsas:
2. Complete los huecos.
3. Empareje o enlace con cada elemento de herraje con el grupo al que pertenece:
|
Herraje de giro Herraje de cierre Herraje de apertura o abatimiento |
Picaporte Pomo Bisagra Manilla |
4. Elija la opción correcta en cada una de las afirmaciones:
Las puertas tienen tres ubicaciones fundamentales y son:
La anchura minima del premarco es de:
De las medidas propuestas por AITIM para ventanas, ¿cuál de las siguientes es la más pequeña aceptada por la misma?
De las opciones siguientes cual NO se encuentra entre los acabados más habituales de las ventanas.
