Capítulo 1
Normativa sobre infraestructuras comunes para servicios de telecomunicación en el interior de los edificios (ICT)
Mediante el Reglamento de ICT se regulan las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de los edificios, así como la actividad de instalación de equipos y sistemas de telecomunicaciones. En el presente capítulo se tratarán los aspectos del reglamento relacionados con los parámetros funcionales en las instalaciones de captación y distribución de las señales de televisión y radio.
Para la medición y ajuste de los parámetros indicados en la norma, existen diferentes instrumentos de medida y protocolos de prueba, que son unos procedimientos que garantizan la realización sistemática de todas las medidas. Asimismo se tratarán las medidas mínimas indicadas en el reglamento, para garantizar la seguridad de las personas y los equipos.
Finalmente se tratará el procedimiento que se usa para dejar constancia de los trabajos de mantenimiento o reparación que se han realizado, como son los informes y los históricos de averías.
Las instalaciones de ICT para la distribución de señales de radiodifusión sonora y de televisión procedentes de emisiones terrenales y de satélite, están formadas por los equipos, que componen los siguientes elementos:
La comprobación del correcto funcionamiento de la instalación de un sistema de telecomunicación se puede realizar mediante dos procedimientos:
Con el objetivo de unificar criterios en la certificación del correcto funcionamiento de la instalación de ICT, en el Anexo IV del R. D. 346/2011, se describen en la Sección 2, las tareas de conservación y mantenimiento necesarias para garantizar la funcionalidad de las instalaciones. Entre los principales sistemas que deben comprobarse destacan:
Definición
Protocolo de pruebas
Documento de referencia que establece la Administración, en el que se detallan las características constructivas, descripción de los elementos que la componen y medidas que deben realizarse en las instalaciones con el fin de asegurar la calidad, una vez finalizada la obra.
Sistema de control de accesos
Lo primero que habrá que indicar en este apartado del protocolo de pruebas, es el tipo de instalación que se trata, esto es, si se trata de una instalación individual o colectiva.
Seguidamente habrá que identificar los elementos que componen la red de distribución: se detallarán cuáles son los diferentes elementos que están presentes en la red de distribución y en qué cantidad, así como el tipo, marca y modelo. En el caso de que algún elemento instalado difiera de lo descrito en el proyecto técnico bien porque se modifique su posición o se añada alguno se deberá de indicar su ubicación. Deberá indicarse si los niveles obtenidos en las pruebas corresponden a los valores establecidos en el proyecto, y que deben estar en correspondencia con lo que se haya establecido por los fabricantes de los diferentes equipos.
Medidas de tierra
Todas las puestas a tierra que se realizan en líneas de transmisión de energía, líneas de comunicaciones, maquinaria eléctrica, pararrayos, torres metálicas o edificios de gran altura tienen una importancia vital en la prevención de accidentes, en el peligro que origina una avería y en la conservación de las condiciones normales de operación. En cualquiera de los casos, la resistencia del circuito de puesta a tierra debe conservarse en valores muy pequeños.
La normativa ICT establece que el sistema general de tierra del inmueble debe tener un valor de resistencia eléctrica no superior a 10 ohmios respecto de la tierra lejana; y obliga a la medida de su continuidad y resistencia.
Se deberá comprobar la continuidad de toma a tierra en los puntos siguientes:

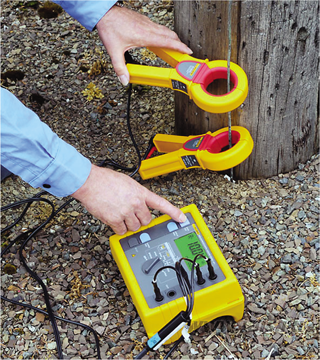

Ejemplo de medición de tierra mediante telurómetro digital
Recuerde
El Reglamento Electrotécnico de Baja Tensión define la tierra lejana al electrodo de tierra conectado a un aparato y situado a una distancia suficiente del mismo para que sea independiente de cualquier otro electrodo de tierra situado cerca del aparato.
Sistema de captación, amplificación y distribución de señales de radiodifusión sonora y televisión
Para la confección del protocolo de pruebas de una infraestructura de telecomunicaciones es de gran importancia detallar el conjunto de elementos que la componen, así como las características específicas indicando el modelo y marca.
Se puede establecer una clasificación de los elementos que componen la ICT y que condicionan los parámetros de funcionamiento del mismo, distinguiendo entre si de trata de un sistema de televisión terrestre o por satélite. Entre la información que debe contener el protocolo de pruebas, destacan:
Para garantizar el correcto funcionamiento de un sistema de telecomunicación deben cumplirse una serie de requisitos, tales como:
Las medidas establecidas en el mencionado Protocolo de Pruebas solo garantizan algunas de estas condiciones, siendo necesario realizar medidas adicionales para garantizar la calidad de la instalación, tales como:
Aplicación práctica
¿Sería correcta la presentación de un informe técnico en el que se reflejaran los puntos de la instalación en los que se han realizado las pruebas de funcionamiento, pero no se indicaran los datos identificativos de la instalación a la que corresponden?
SOLUCIÓN
No será correcta, ya que son estos datos los que particularizan la instalación a la que se refieren las mediciones obtenidas, y sin ellos no sabríamos dónde hay que actuar, en caso de que así se deduzca de los resultados que se han incluido en el protocolo de pruebas.
Para verificar que un sistema de telecomunicación funciona correctamente, deben realizarse diferentes mediciones detalladas en los procedimientos. Para su obtención se utilizan diferentes equipos o instrumentos de medida.
Para la realización del conjunto de medidas recogidas en el protocolo de pruebas se utilizarán instrumentos de medida que deberán llevar incorporado un sello en el que se indica la fecha de calibración, vigencia y código de la empresa certificadora.
Entre los equipos de medida utilizados habitualmente destacan:
A continuación se estudiarán más detalladamente las peculiaridades de cada uno de ellos.
Medidor de campo
Los actuales equipos son mucho más que un dispositivo que permite determinar los niveles de campo electromagnético en el aire (mediante una antena calibrada) o en bornas de un cable coaxial, permitiéndonos realizar la medida directa de la calidad de las señales de radio, televisión y datos, así como la demodulación de las señales analógicas y digitales empleadas en la mayor parte de los sistemas de comunicaciones estandarizados.
Entre las principales prestaciones de los equipos actualmente existentes en el mercado están:

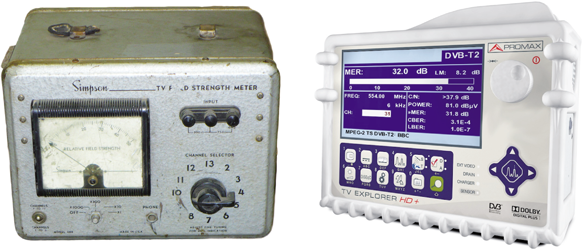

Modelo de medidor de campo analógico y de campo digital
Medición de resistencia de toma a tierra
Para la realización de las medidas de toma a tierra se usará el instrumento de medida denominado telurómetro.
El telurómetro realiza la medida de tierra mediante la comparación del valor medido en la pica con respecto a los valores medidos en las dos sondas que lleva incorporada y que se localizan en un punto de tierra situada a una distancia exacta, tal como se indica en el siguiente esquema.

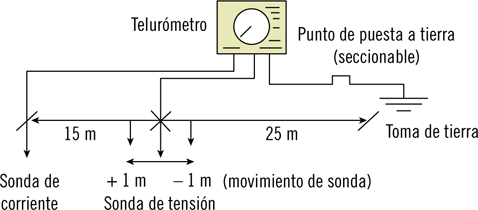

Esquema de medición de tierras con el telurómetro
Los actuales equipos son de tecnología digital y presentan de forma directa la medida en ohmios.
Multímetro
Se denomina bajo este concepto un equipo multifuncional, capaz de realizar las mediciones que se tomarían con diversos aparatos tales como voltímetro, amperímetro y medidas de resistencia. En algunos modelos se pueden realizar otras medidas funcionales tales como medición de continuidad mediante la incorporación de un sonido como forma de indicar si existe o no continuidad, medición de temperatura, condensadores, etc. Los equipos actuales son en su totalidad de tecnología digital.
Ejemplo de multímetro digital
Medidor de aislamiento
La función del medidor de aislamiento es medir la resistencia entre los dos hilos del cable, en el caso de cable coaxial será entre el hilo activo y la malla.
Ejemplo de medidor de aislamiento
Sabía que...
El medidor de aislamiento es más conocido como Megger, que es el nombre de la marca que lo lanzó al mercado.
Simulador de frecuencia intermedia
Se trata de un equipo que tiene la capacidad de generar señales portadoras de RF con unas características conocidas, que permiten certificar toda la banda en la que trabaja la instalación cuando no se dispone de señal real, ya que simula esta en los puntos clave de cada banda. Para ello se aplica la señal de prueba en los puntos de comienzo, centro y final de la banda y se comprueba que la señal está correctamente ecualizada.
Ejemplo de simulador de frecuencia intermedia
En el protocolo de pruebas para la realización del mantenimiento de las instalaciones y sistemas de telecomunicación en los edificios y conjuntos inmobiliarios, se recogen las medidas de niveles de señal portadoras de vídeo y audio en los diferentes canales de TV, tanto a nivel de equipos de cabecera como en las tomas de usuario.
En dicho protocolo no se recogen otras medidas tales como relación señal ruido o distorsiones que puedan sufrir las portadoras que los actuales equipos de medición permiten realizar
Aunque con los protocolos de medición que recoge este protocolo de pruebas no se asegura el correcto funcionamiento de la instalación, si se complementa con otras medidas que hacen referencia a la calidad de la señal, puede aportar información del comportamiento de la instalación en caso de un deterioro de la señal de radiofrecuencia por motivos atmosféricos o un cierto grado de deterioro de los elementos que componen la instalación.
Asimismo, es conveniente comparar las medidas con las estimaciones teóricas del proyecto y explicar las lógicas diferencias que siempre se encuentran, para asegurarse que son debidas a la dispersión de los componentes y no a defectos de la instalación.
Aplicación práctica
Al efectuar la toma de medidas de la señal de RF establecida en el protocolo de pruebas, comprobamos que los valores obtenidos no son siempre exactamente los mismos, pero que en los receptores vemos las imágenes y las oímos perfectamente. ¿Significa eso que el equipo de medida está averiado?
SOLUCIÓN
No, ya que si la señal se recibe correctamente, la instalación está bien. Lo que sucede es que las señales no tienen siempre exactamente el mismo valor, sino que se emiten en un ancho de banda.
Para comprobar la correcta instalación y puesta a punto de un sistema de telecomunicación se deberá verificar mediante procedimientos de medida el cumplimiento de una serie de parámetros asociados a los sistemas de radiodifusión, tales como:
Potencia del canal
Esta medida se realiza mediante el medidor de campo y puede presentar inconvenientes cuando los canales recibidos no tienen un espectro plano. En efecto, en modo receptor, el equipo supone que el espectro de potencia es plano, mide la potencia que hay contenida en el ancho de banda de resolución (típicamente 1 o 4 MHz) y estima la potencia total corrigiendo la potencia medida. En algunos equipos esta corrección se realiza automáticamente al suministrarle al equipo el ancho de banda del canal y en otros esta corrección debe de hacerse manualmente.
Relación señal/ruido
La realización de esta medida supone la separación del nivel de la señal propiamente dicha y los niveles correspondientes a señales empíricas. En la práctica los equipos de medida incorporan un filtro mediante el cual se realiza la separación de señal. Comparando los niveles medidos se obtiene la relación entre la señal de radiofrecuencia y el ruido que pueda llevar asociado.
Con el medidor de campo se realiza de forma automática, en donde el equipo mide el ruido en la frecuencia central del canal más el ancho de banda; en el caso de realizarse de forma manual, el técnico selecciona la frecuencia central y el ancho de banda sobre el que realiza la medida.
Tasa de Error (BER: Bit Error Rate)
Aprovechando que los sistemas digitales utilizan técnicas de corrección de errores y, por tanto, evalúan los errores que está cometiendo el receptor, es posible establecer la calidad del sistema sin más que incorporar un receptor digital a la salida del sintonizador.
Los datos de medición de la tasa de error que suministran los equipos terminales son del tipo:
A la hora de realizar la medida de tasa de error hay que tener en cuenta que existen diversos estándares, por lo que el usuario deberá seleccionar algunos parámetros: tipo de modulación, velocidad de símbolo e inversión o no del espectro, velocidades de código, etc. En muchos casos el equipo va probando automáticamente los distintos estándares hasta que encuentra los que corresponden a la señal recibida.
Generalmente, los equipos presentan una “marca” con el nivel BER mínimo que asegura la calidad del sistema, denominado QEF (Quasi-Error-Free) cuyo valor es, aproximadamente, 2.10–4 (dos bit erróneos por cada 10.000 bit recibidos).
Ejemplo
Pueden observarse los resultados de las medidas que aparecen en un medidor de campo en el que se indican:
En los procesos de mantenimiento o reparación de las instalaciones de antenas en edificios se deberá respetar una serie de normas de a fin de evitar daños a las personas y los equipos.
Ser podrán clasificar las tareas relacionadas con el mantenimiento y reparación en una instalación en función de los conjuntos de elementos que componen la red:
Las tareas que implican mayor riesgo a las personas son las relacionadas con los equipos de captación de señal, debido al riesgo de caídas a diferente nivel. En todo momento se deberá de respetar las medidas de prevención de riesgos laborales en función de los peligros existentes. Antes de comenzar los trabajos deberá de confeccionarse una evaluación de riesgos específica y para controlar las consecuencias de los peligros que no son evitables. Se deberá de respetar escrupulosamente la utilización de los equipos de protección individual que sean de aplicación.
Cuando se realicen trabajos con las antenas se deberán tomar las siguientes precauciones:
En lo referente a tareas en los equipos de cabecera, se deberá tener en cuenta los riesgos de contactos eléctricos, por lo que las herramientas manuales tales como destornilladores, alicates, tijeras, serán las adecuadas para trabajos en tensión y contarán con los aislamientos pertinentes.
En los trabajos que se efectúen en la red de distribución se deberán tomar las mismas precauciones que en la realización de las tareas de mantenimiento que se efectúen en los equipos de cabecera, teniendo en cuenta que los riesgos por descarga eléctrica son prácticamente inexistentes.
En referencia a las medidas de seguridad de los elementos captadores de señal de R. F.; el Reglamento de Instalaciones Comunes de Telecomunicación indica los requisitos que hacen referencia a la instalación de los equipos de captación, entendiendo como tal al conjunto formado por las antenas y demás elementos del sistema captador junto con las fijaciones al emplazamiento, para evitar en la medida de lo posible riesgos a personas o bienes.
Las características que establece para el conjunto de elementos para la captación de servicios terrestres son:
Las antenas y elementos del sistema captación de señales soportarán las siguientes velocidades de viento:
Para sistemas situados a menos de 20 m del suelo: 130 km/h.
Para sistemas situados a más de 20 m del suelo: 150 km/h.
Los cables de conexión serán del tipo intemperie o en su defecto deberán estar protegidos adecuadamente.
En cuanto al conjunto para la captación de servicios por satélite, establece las siguientes características:
Las antenas y elementos del sistema captación de señales soportarán las siguientes velocidades de viento:
Para sistemas situados a menos de 20 m del suelo: 130 km/h.
Para sistemas situados a más de 20 m del suelo: 150 km/h.
Todas las partes accesibles que deban ser manipuladas o con las que el cuerpo humano pueda establecer contacto deberán estar a potencial de tierra o adecuadamente aisladas.
Con el fin exclusivo de proteger el equipamiento captador y para evitar diferencias de potencial peligrosas entre este y cualquier otra estructura conductora, el equipamiento captador deberá permitir la conexión de un conductor, de una sección de cobre de, al menos, 25 mm2 de sección, con el sistema de protección general del edificio.
En cuanto a las normas de seguridad para la protección de los equipos se deberá de tener en cuenta:
En las instalaciones de ICT, las operaciones de mantenimiento se pueden clasificar en dos grandes grupos:
El mantenimiento correctivo actúa directamente sobre una avería realizando las labores oportunas para la localización del elemento averiado y su posterior subsanación.
En cambio a la función del mantenimiento preventivo es adelantarse a la posible avería, detectando los puntos o elementos que sean susceptibles de producir una avería; para lo cual se utiliza la información obtenida mediante diversos procedimientos tales como:
Para el correcto mantenimiento de las instalaciones de ICT que corresponden a los equipos y sistemas que constituyen la captación y distribución de señales de radiofrecuencia sería muy conveniente disponer de los datos de niveles de señal previstos en el proyecto así como los niveles resultantes del ajuste y puesta a punto posterior a la instalación. Estos conformarán los datos iniciales, que serán complementados con los que resultan de las actuaciones:
En lo referente a las inspecciones será muy conveniente que se mantengan los procedimientos de inspección o al menos unas inspecciones mínimas que permitan realizar análisis comparativos coherentes.
Mediante la confección de los informes históricos se podrán mejorar las actuaciones de carácter preventivo a fin de evitar o disminuir las averías, con el consiguiente ahorro económico y aumento de la satisfacción del cliente.
Para poder realizar un correcto mantenimiento correctivo es de gran importancia la elaboración de informes, cada vez que se produzca una avería, en el que se indique la avería detectada, causa posible de la avería y los elementos que hayan tenido que ser sustituidos. Con el paso del tiempo el conjunto de informes de mantenimiento correctivos formarán un histórico de averías que podrá suministrar información del funcionamiento del conjunto de la red. Permitirá detectar posibles puntos débiles e investigar si existen causas externas que incidan en la avería.
Nota
Los informes surgidos de las operaciones de mantenimiento deberán adjuntarse al Libro de mantenimiento del edificio.
Cada empresa o técnico establece un formato personal para este documento, aunque hay una serie de contenidos que deben aparecer, para adaptarse a lo que el Real Decreto 346/2011, establece en su Anexo IV.
En este se recoge que las inspecciones técnicas de los edificios son obligatorias para aquellas edificaciones de más de 30 años de antigüedad y se deben llevar a cabo cada 10 años, sin embargo, hay infraestructuras que requieren otros plazos de revisión.
En las diferentes secciones del anexo IV, se incluyen los documentos que corresponden a cada una de las actuaciones que en relación a las inspecciones técnicas realizadas en los edificios a las ITC, deben elaborarse.
En la SECCIÓN 1, Informe de inspección técnica de la edificación. Inspección técnica de las infraestructuras de telecomunicaciones de las edificaciones, se incluyen los documentos en los que se recoge el estado en el que se encuentran las ITC que se han sometido a revisión. En este informe debe quedar claro:
El documento incluido en la SECCIÓN 2, Protocolo de pruebas para la realización del mantenimiento de las instalaciones y sistemas de telecomunicación en los edificios y conjuntos inmobiliarios, es el que se debe entregar a la propiedad por parte de la empresa instaladora de telecomunicaciones, a la que se ha encargado la realización de las tareas de conservación y mantenimiento.
Cuando se vayan a realizar acciones que comprendan la actualización, renovación o sustitución de una parte importante de las instalaciones, deberán cumplimentarse los modelos que aparecen en la SECCIÓN 3, que incluye los documentos normalizados para la realización de:
Aunque cada empresa o técnico adapta esta documentación a su propio formato, hay una estructura que se presenta de forma general:
Ejemplo
Comparando los informes que se han realizado con posterioridad a la subsanación de averías, hemos detectado en los equipos de cabecera modular que se han producido varias averías en el mismo amplificador monocanal. ¿Qué protocolo podríamos seguir para localizar las posibles causas?
SOLUCIÓN
A fin de detectar las posibles causas que provoquen la avería del citado módulo, podremos establecer una auditoría que incluya los puntos siguientes:
Estas medidas se podrán ampliar en función de las condiciones específicas de la instalación, siendo el objetivo último detectar la causa o conjunto de causas que puedan incidir en un deterioro prematuro del modulo.
Estas medidas se podrán ampliar en función de las condiciones específicas de la instalación, siendo el objetivo último detectar la causa o conjunto de causas que puedan incidir en un deterioro prematuro del módulo.
A lo largo del capítulo se han estudiado los parámetros que definen una instalación de recepción de señales de radiofrecuencia en edificios, así como los instrumentos de medida, los tipos de medidas y procedimientos utilizados.
Es importante destacar para el correcto funcionamiento de la instalación, que las medidas no se basen exclusivamente en las circunstancias del entorno en dicho momento. Se debe prever que habrá circunstancias que harán que los valores de las medidas sean más críticos, y se debe tener en cuenta a fin de evitar un funcionamiento incorrecto, como podría suceder en el caso de realizar la medidas en unas condiciones meteorológicas favorables ya que cuando se produzcan lluvias, nieblas, etc., los valores de señal que se tienen a la entrada de los amplificadores se atenúan hasta unos valores que afectan a la calidad de recepción.
Otro aspecto importante en el mantenimiento de las instalaciones es la toma de tierra; hay que destacar la labor de protección que realizan en caso de sobretensiones por circunstancias meteorológicas o debidas a la red eléctrica.
Finalmente a fin de establecer unas mediciones mínimas para la puesta a punto de los equipos y elementos de red que componen la red de ICT se ha tratado el protocolo de pruebas descrito en el Anexo IV del R. D. 346/2011.
Ejercicios de repaso y autoevaluación
1. ¿Cuál es el procedimiento más adecuado y técnico para comprobar el correcto funcionamiento de la instalación de un sistema de telecomunicación?
2. Las mediciones de la tasa de error (BER) que suministran los equipos terminales son del tipo...
3. Cuando realizamos trabajos en las antenas con riesgo de tormenta deberemos...
4. Para realizar medidas de comprobación de la tensión de alimentación de los equipos de cabecera utilizaremos el siguiente equipo de medida:
5. Mediante la medición de los niveles de potencia a la salida del filtro en una zona del espectro donde hay señal (frecuencia central del canal) y en otra zona donde no haya señal tendremos la medida de...
6. Según el reglamento de ICT las antenas y elementos del sistema captación de señales deberán de soportar las siguientes velocidades de viento:
7. ¿Cuál de los siguientes documentos es de gran importancia para la realización del mantenimiento preventivo?
8. ¿Qué medida de las realizadas con un medidor de campo, puede presentar inconvenientes cuando los canales recibidos no tienen un espectro plano?
9. Cuando se realicen trabajos en la antenas, ¿qué medidas de prevención de riesgos laborales deberán respetarse?
