La piedra natural es un material de construcción utilizado desde el comienzo de las civilizaciones. Sustituyó a materiales más débiles y en la construcción de viviendas en regiones donde predomina su presencia natural se ha llevado a su máxima expresión y explotación en elementos constructivos. Su resistencia, durabilidad en el tiempo, diseño, valor ornamental y coste son los parámetros a tener en cuenta para seleccionar la piedra como material de construcción.
Poco a poco ha ido evolucionando la forma constructiva, por lo que otros materiales han relegado a la piedra natural a cubrir necesidades de ornamentación y decoración, revestimientos de elementos verticales y horizontales de forma superficial. Pero el auge del mantenimiento y recuperación del patrimonio histórico, así como un reducido impacto ambiental, la ha rescatado del olvido frente a los materiales modernos como el hormigón y el acero.
En este capítulo se tratarán los procesos de operación con elementos constructivos usuales que se realizan con piedra natural, indicando en cada caso como se ejecutan dichas labores y de qué elementos auxiliares hay que valerse para su completa y correcta colocación.
El trabajo con piedra natural se encuadra dentro de las llamadas obras de fábrica y en las técnicas básicas de albañilería. En albañilería no se habla de sistemas estructurales, sino de particiones, divisiones y elementos constructivos realizados con piedra natural.
La obra de fábrica se realiza con materiales pétreos unidos entre sí de un modo determinado o disposición llamada aparejo. Existen distintos tipos de obra de fábrica: de tapial, de mampostería, de sillería, de sillarejo, y de ladrillo.
Sabía que...
La denominación de aparejador viene de un oficio medieval dedicado al conocimiento de aparejos de las fábricas, técnicas y medios para su sujeción.
Las fábricas de tapial o adobe se realizan con mortero de tierra mezclado con paja y dentro de un encofrado de madera. También existe una variante de este tipo de fábrica hecho con bloques de barro (adobes) y secados al sol.
Las fábricas de mampostería y sillarejo han quedado relegadas a usos ornamentales o de rehabilitación. Actualmente se utilizan las fábricas de material cerámico o ladrillo, más rápidas de ejecutar y con material menos costoso.
Nota
La mampostería es un sistema tradicional de construcción mediante la colocación manual de materiales (los mampuestos) que pueden ser de piedra natural (tallada, regular o irregular) o piedra artificial (ladrillos, bloques de cemento, hormigón y en general bloques prefabricados).

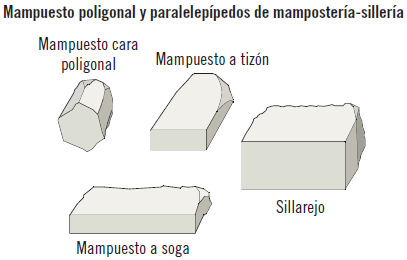

Las fábricas de mampostería se realizan con trozos de piedra sin labrar, casi tal como se extraen de la cantera. Estos trozos son los que se llaman mampuestos.
Los mampuestos se colocan en hiladas en seco denominándose mampostería ordinaria, trabándose solo con piedras más pequeñas que se llaman cuñas o ripios. También la mampostería puede ser tomada con mortero descansando unos mampuestos acuñados firmemente sobre otros dando resistencia a la fábrica. En este último sistema se colocan las capas sucesivas de manera que se guarde la capacidad del muro de aguantar las cargas verticales, por lo tanto es importantísimo no dejar juntas verticales coincidentes.
Nota
Las juntas horizontales se llaman tendel o tendeles y las juntas verticales llaga o llagas. Estas últimas no pueden coincidir en la vertical.
La sillería es el mampuesto labrado de forma regular para que se asemeje a un paralelepípedo. Las dimensiones de los sillares son muy variables y normalmente tienen uno de sus cantos plano para que el aspecto de terminación de la fábrica pueda realizarse a cara vista.
La sillería se clasifica según el nivel de labra. Se puede encontrar sillería recta, moldurada, aplantillada (con entrantes y salientes), aberrugada (borde fino y resto abujardado) y almohadillada (toda labrada finamente).
La única diferencia entre mampuesto y sillería radica en que mampuesto quiere decir puesto con la mano, así pues, para colocar un mampuesto solo es preciso un operario, y sin embargo, para un sillar se tendrá que buscar ayuda manual o de máquinas por sus dimensiones o peso extra.

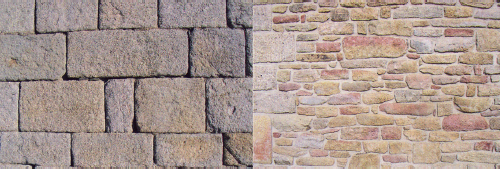

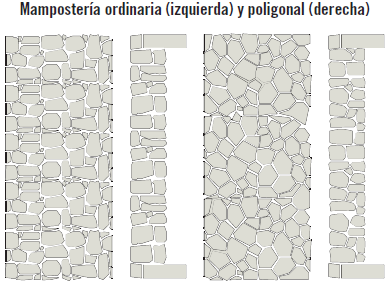

En las siguientes imágenes se aprecian las diferencias entre fábricas.
Sillar junta rehundida y mampostería concertada con refuerzo

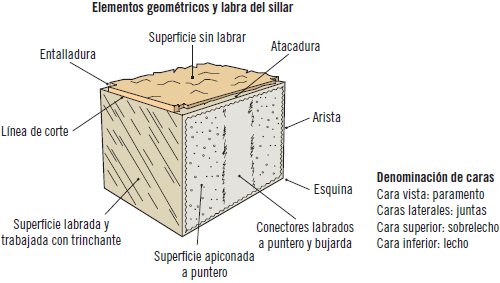

Un sillar de labra exige que la piedra natural presente una serie de características:
Sabía que...
Pascal (Pa) es la unidad de medida para la presión en el Sistema Métrico Internacional.
Una persona en pie puede hacer una presión sobre el suelo de unos 15000 Pa. Para la aplicación en construcción esta medida resulta algo grande y se hace en mega pascales (15 MPa). Sin embargo, la mayoría de las veces la unidad en uso es kg/cm2 que viene a ser unas diez veces inferior al MPa (del ejemplo 150 kg/cm2).
Algunas características de piedras naturales son las siguientes:
Para saber qué piedra natural se utiliza y en qué formato, se adjunta el siguiente cuadro:
| Extracción de piedra natural y sus usos | ||
|---|---|---|
| Piedra natural | Extracción en cantera | Elaboración en taller |
| Granitos |
- Bloque dimensionado
- Bloque mediano
|
- Tablas
- Placas
|
| Mármoles y calizas |
- Bloque dimensionado
- Bloque mediano
|
- Baldosas
- Adoquines
- Columnas
- Dinteles
|
| Areniscas | - Bloques variados |
- Sillares
- Columnas
- Dinteles
- Placas
- Lajas
- Tacos
|
| Pizarras | - Rachón |
- Placas para cubiertas
- Baldosas
- Tablas
- Lajas
|
| Cuarcitas y gneises |
- Taco y sillarejo
- Laja o planchón
|
- Piezas cortadas |
La gran mayoría de las veces las fábricas de mampostería y sillería se construyen juntas y bien trabadas, procurando que los elementos estructurales tengan una nivelación y planeidad adecuados. Normalmente toda fábrica de mampostería se termina coronada con un zuncho de hormigón armado para mejorar su resistencia y permitir el trabajo no solamente a compresión que ofrece la piedra natural.
Actividades
1. Pensar sobre por qué no se deben dejar juntas verticales en las fábricas. Hacer una simulación con piezas de un juego de construcción.
Para terminar este punto es necesario hacer referencia al perpiaño, que es un mampuesto o sillar cuya función es unir en la coronación de una fábrica. Se utiliza para trabar correctamente una fábrica estructural. Por eso también se le conoce como mampuesto llave o adaraja.
Un perpiaño también puede ser un tipo de arco apuntado que se emplea en las bóvedas y cuya función es la de concentrar empujes estructurales. Se integra dentro de la bóveda pero se resalta a modo de nervio o cincho.
Como toda actividad en la obra de construcción, ya sea desde un elemento lo más sencillo posible hasta el más complejo, es importante saber primero qué es lo que se va a realizar para planificar-organizar la actividad de alguna manera. Para exponer el plan de trabajo y para que todas las obras tengan unos parámetros similares existe una normativa o marco legislativo. En el caso del proceso constructivo en España se utilizan las siguientes:
Estas normas explican qué materiales se utilizan y las características que deben cumplir además de las pautas a seguir desde que se proyecta hasta que se entrega una obra y para que la construcción se realice correctamente.
Luego cada obra tiene su proyecto con documentos fundamentales que explican e indican el trabajo a desarrollar. Estos son el pliego de condiciones técnicas particulares y los planos.
De todas estas normas lo que más interesa destacar para este manual son las operaciones básicas necesarias y precisas para la construcción de fábricas con mampuestos o sillares. Se resumen en 10 puntos:
La limpieza siempre va unida al orden y seguridad en la obra. En caso de dejar el tajo parado entre dos jornadas se tendrá mucho cuidado en tenerlo ordenado para que no moleste en otros trabajos que se realicen a la vez.
Finalizado el trabajo se atenderá a los restos de material sobrante o que no sirva.
El procedimiento descrito en 10 pautas es aplicable a todos los elementos a realizar de mampostería y sillería.
Sabía que...
El mortero y los materiales pétreos pueden ser procesados en plantas de reciclaje para ser usados de nuevo en obras de construcción como áridos para hormigones o rellenos de zahorras. Por eso es tan importante separar los desechos de construcción por tipo de material. Se contribuye de este modo a cuidar el medio ambiente.
Actividades
2. Recordar el procedimiento de ejecución de un elemento estructural que observe (una pared, un pilar, un hueco de ventana, un paso de puerta, etc.). Realizar la actividad como si se tratase de un elemento fabricado en piedra natural aunque esté hecho de cualquier otro material.
3.1. Arcos, dinteles
Son elementos estructurales que permiten soportar cargas sobre huecos o claros abiertos en fábricas o sobre pilares y sirven para colocar puertas, ventanas o simplemente huecos de paso entre estancias.
Concretamente el arco es una estructura curva diseñada para resistir cargas verticales mediante compresión. Se coloca para salvar huecos o tramos de obra. Cuando está construido con piedra natural se compone de varias piezas.

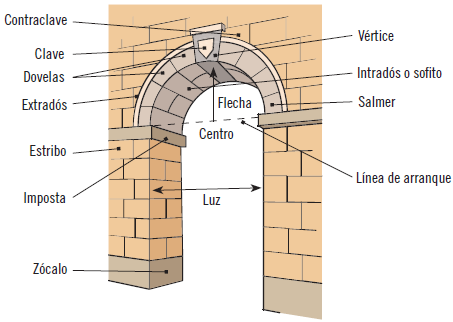

Los elementos del arco se definen como:
Definición
Moldura
Es la parte saliente de un perfil que sirve para adornar o reforzar las obras de arquitectura. Con ella y según su decoración se sabe a qué época pertenece una obra. Recibe distintos nombres dependiendo de la forma geométrica que toma. Así se puede encontrar el bocel, el cimacio o gola, la escocia o nácela, el listel, el toro o el baquetón (propio de la arquitectura gótica).
El dintel es la viga, vigueta o jácena que cubre un hueco y soporta una fábrica superior. Este elemento también es conocido con el nombre de cargadero. El dintel descansa sobre los elementos que enmarcan el hueco y que se llaman jambas.
Nota
Una jácena es un elemento horizontal que pertenece a la estructura de un forjado o suelo y actúa como viga maestra.
El dintel suele ser una sola pieza de un único material y se puede reforzar puesto que soporta la carga de los elementos superiores, por eso también recibe el nombre de cargadero.
En las construcciones de piedra natural, los cargaderos pueden realizarse en varios materiales como madera, hormigón y por supuesto piedra. También para ocultar el refuerzo se disponen piezas huecas, o una vez terminado se reviste con piedra u otro material.
Nota
Al igual que los ladrillos (bloques cerámicos), todos los mampuestos tienen dimensiones y formas de colocación. En las dimensiones, la soga es el lado más largo, el tizón es el lado más corto y el espesor es el grosor de la pieza.
En cuanto a las formas de colocación estas puede ser: colocado a cara vista, colocado a sardinel utilizando como base el tizón, colocado de canto utilizando de base la soga, etc.

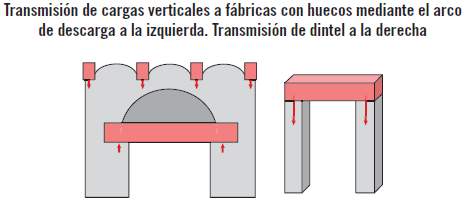

Al volver sobre el esquema de cargas verticales se puede apreciar cómo un arco y un dintel funcionan estructuralmente y frente al reparto de cargas cuando se integran en la construcción.

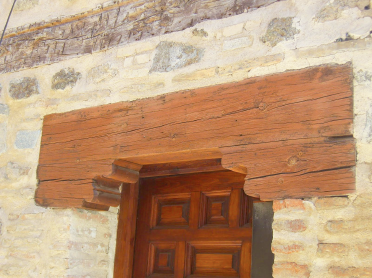

Ejemplo de dintel de madera en portada mudéjar

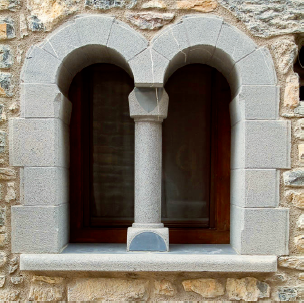

Tanto el dintel como el arco pueden estar adornados. Sus formas y tipos se definen según su uso o por su construcción en diferentes épocas históricas, como por ejemplo, el arco de herradura que es en realidad peraltado o realzado.
A continuación se muestran los principales tipos de arcos y su forma de representación gráfica.

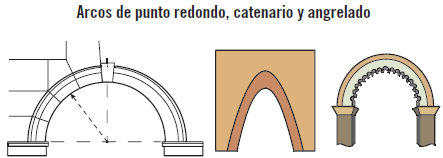

El arco por excelencia es el arco de punto redondo: con una directriz que presenta una curva continua. Si su directriz es una catenaria se llama catenario y si está decorado interiormente por recortes en forma de arcaduras es angrelado.
Los arcos como estos, de un solo centro, pueden ser escarzanos con centro bajo el arranque y que utiliza el almohadón, peraltados o realzados con altura o flecha mayor que la mitad de su luz y con arranque por encima de la imposta, y rebajados con centro bajo la línea de arranque.
Actividades
3. Indicar las diferencias y similitudes que se pueden encontrar entre el arco realzado y el de herradura.
Los arcos asimétricos y redondeados pueden ser el rampante o por tranquil, que tiene una geometría de arcos con distinta altura, y el arco carpanel, de tres centros o de asa de cesta, que lo forman tres circunferencias y cuya clave tiene un radio mayor que las dovelas de los arranques.

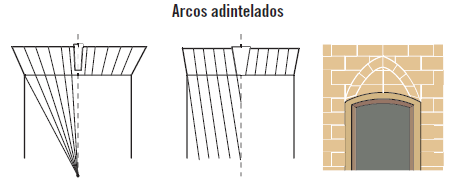

También se pueden encontrar arcos que atiendan a la forma triangular derivados de las construcciones primitivas y consistentes en dos piedras colocadas en diagonal apoyándose una sobre la otra.
Sabía que...
Si se colocan los mampuestos uno sobre otro en voladizo intentando cerrar el hueco de paso hasta encontrarse en un punto medio donde se coloca la albardilla, se formará un sistema escalonado. Este sistema no funciona descargando las acciones sobre sus bases como el arco. Por eso se llama falso arco o arco maya.
Como si de forma triangular se tratase, también están los arcos apuntados. Su principal característica es que la dovela cumbre o la clave forma un ángulo. También se le conoce como arco ojival por la forma de ojo u ojal. Transmite mejor el empuje de cargas que un arco de punto redondo y consigue una mayor sensación de verticalidad. Representantes de este tipo de arco son:
La disposición espacial de varios arcos haciendo forma de estructura arqueada es a lo que se le llama bóveda. La bóveda permite separar espacios habitables a modo de techo curvado.

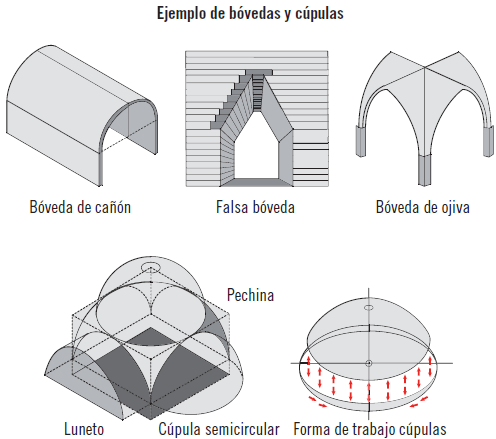

A las bóvedas se las clasifica por el tipo de arco que se utiliza para su construcción. Una bóveda que ocupa un lugar principal en la construcción, que delimita una superficie regular y que se rodea por arcos y/o dinteles que le sirven de contrafuertes se llama cúpula.
Nota

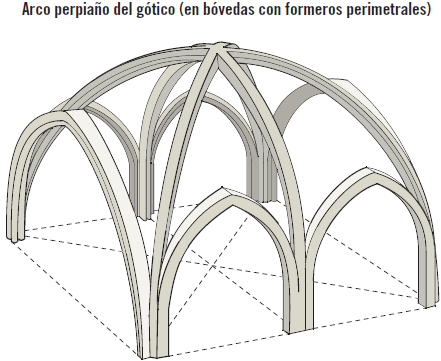

La pieza perpiaño o llave puede estar o no presente en un arco. Depende de si delante o detrás del arco hay una fábrica o un muro de mampostería.
Actividades
4. Buscar imágenes de los arcos mencionados y otros que le parezcan más comunes. Aplicar esta actividad a bóvedas y cúpulas.
Procedimiento general de construcción de arcos y dinteles

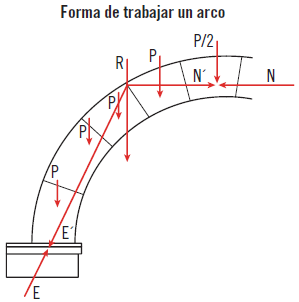

Una de las principales características de los arcos es su forma de trabajo frente a las cargas que recibe. Este “trabajo” o funcionamiento determina cómo se debe ejecutar en obra el arco elegido para cubrir un hueco. A continuación se expresa el funcionamiento de los arcos.
Cada peso (P) de dovela se suma al empuje (e) de la dovela superior. La dovela inferior responde con la reacción (r). El centro de presión es el punto de intersección de r y la línea de unión de dos dovelas.
Nota
La directriz del arco une los centros de gravedad de las dovelas. Cada dovela soporta un peso sobrevenido de elementos superiores o empuje y su propio peso. A su vez, este peso se transmite a la dovela inferior y va sumando peso o carga a la construcción. Así se puede definir la línea de presiones que determina la forma de trabajo del arco.
Hay que tener muy presente, cuando se da una solución para cubrir un hueco con piedra, qué tipo de elemento se va a utilizar (un dintel o arco), qué dimensiones deberá tener el hueco (decorativo o soportará peso), qué cantidad de peso cargará, etc. Estas preguntas determinarán los elementos auxiliares que se deben utilizar para la construcción del elemento que cubre el hueco.
Actividades
5. Reflexionar sobre si es lo mismo cubrir un hueco de una puerta de paso que un hueco que separa el cauce de un río. Pensar en las similitudes y diferencias que pueda haber.
El procedimiento operativo de 10 puntos aplicado a la construcción de arcos y dinteles es el siguiente:
Hay que advertir que el arco o dintel se debe realizar en una sola jornada de trabajo. Si no es así se debe procurar que la consecución de las dovelas e hiladas se haga de forma simétrica, además de tener cuidado en que los elementos auxiliares de la obra queden perfectamente asegurados en su totalidad hasta la terminación de la misma. Así no se correrán riesgos innecesarios de derrumbes.
Nota
Al levantar las hiladas en las construcciones de piedra natural no es posible dejar adarajas y endejas. Esto se debe en parte a que el mampuesto de piedra natural no se coloca a restregón sino nivelado y de forma vertical. Las hiladas se levantan en forma escalonada.
3.2. Columnas
Este elemento arquitectónico está dispuesto de forma vertical y tiene normalmente función estructural, por eso recibe el nombre de soporte. En la mayoría de los casos se presenta en forma circular. Si es cuadrado se denomina pilar o pilastra. Si está realizado en madera se llama poste o pie derecho. Sus partes son principalmente basa, fuste y capitel.
Hay veces en las que es normal encontrar un pedestal bajo la basa. El pedestal también tiene zócalo en su parte más baja y se separa de la basa mediante una cornisa.
Se puede encontrar aislada o exenta cuando está separada de cualquier otro elemento estructural, adosada cuando se presenta junto a un muro pero no forma parte de él (se identifica como unida), y embebida o parcialmente incrustada en la construcción.

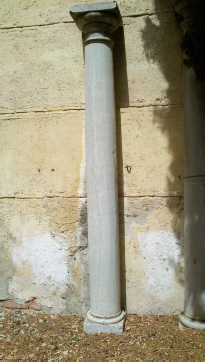

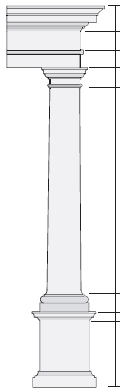

Columna
Sabía que...
Otra clasificación de las columnas atiende a los órdenes arquitectónicos: dórico, jónico, corintio, toscano y compuesto.
El orden representa cada uno de los estilos de la arquitectura clásica que daban a la construcción unas características propias en relación a sus elementos estructurales. Estos elementos se disponían según un módulo o medida (m) de organización estética.
Sobre las columnas de los distintos órdenes clásicos no se colocaban arcos, sino dinteles o entablamentos que servían de base estructural a las cubiertas.
Actividades
6. Encontrar ejemplos de distintos tipos de columnas (como en el caso de la imagen) y dibujarlas.

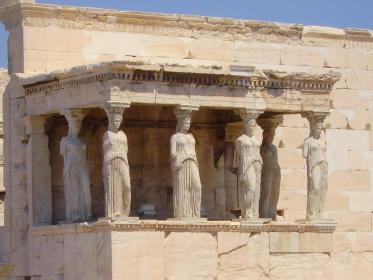

Cariátides del templo de Erecteión en Atenas, Grecia
También se clasifican las columnas por la forma de su fuste. Los tipos más corrientes son:
Actividades
7. Buscar información sobre los cinco órdenes arquitectónicos principales, sus elementos y el significado.
Procedimiento general de construcción de columnas

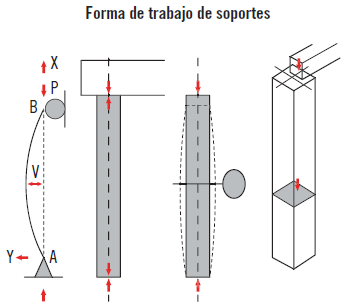

La forma de trabajo de las columnas de piedra natural es la que mejor responde a los esfuerzos de compresión, pero dependiendo de la posición de la carga sobre el soporte puede sufrir otro tipo de solicitaciones. Esto ocurre porque las acciones que transmiten los elementos superiores no se encuentran concentradas sobre el núcleo central, produciendo excentricidad de la carga.
Para la construcción de las columnas no se puede olvidar el procedimiento general de 10 puntos operativos. Se describe a continuación:

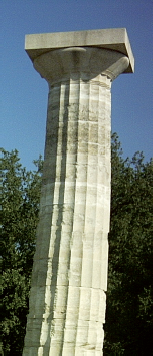

Ejemplos de fuste discontinuo en Olimpia, Grecia
Importante
Es importante que la traba de los mampuestos o sillares utilizados esté bien ejecutada para facilitar el apoyo de los elementos estructurales superiores.
Aplicación práctica
En el lugar donde vive han decidido habilitar una zona de merendero. Se ha contratado a la empresa a la que pertenece y le piden que realice unas mesas con asientos y unas pilastras que sirvan de soporte a una pérgola de madera. Las mesas han de ser huecas para guardar objetos y poner alguna instalación. Proponga cómo hacer este proyecto.
SOLUCIÓN
Primero: se debe hacer el trabajo de campo y visitar la ubicación y el entorno.
Segundo: preparar un diseño del mobiliario exigido y su colocación en la zona.
Tercero: decidir qué materiales y calidades se utilizarán. Por ejemplo, para soportes se elegirá una piedra dura, resistente y poco porosa. Para los asientos, que serán para una sola persona, así como para la zona horizontal de la mesa, se preferirá una piedra dura de laja y e impermeable de fácil limpieza.
Cuarto: indicar procedimientos constructivos y diseños para poder calcular el coste de la mano de obra y cantidad-coste de los recursos materiales.
Quinto: ejecución de los trabajos según el proyecto elegido y siguiendo los pasos del procedimiento general.
Sexto: mantenimiento del mobiliario del merendero.
3.3. Cornisas, impostas, albardillas, alféizares
Estos elementos, en muchos de sus casos, no tienen función estructural como la que le pertenece a los muros, arcos o columnas de mampostería. Integran más bien el conjunto de elementos de protección de las construcciones de piedra natural, pero son necesarios para una correcta transmisión vertical de las cargas, por lo que habrá que respetar su colocación y traba dentro de los elementos resistentes a los que acompañan.
Los más importantes de estos elementos son los siguientes:

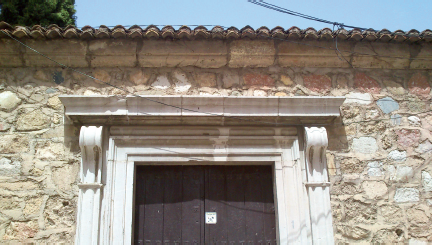

Ejemplo cornisa de piedra

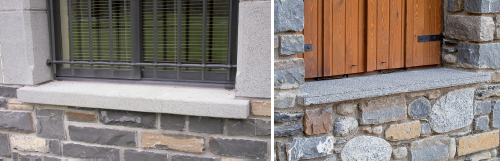

Alféizares de piedra natural
Otro ejemplo de alféizar de piedra natural

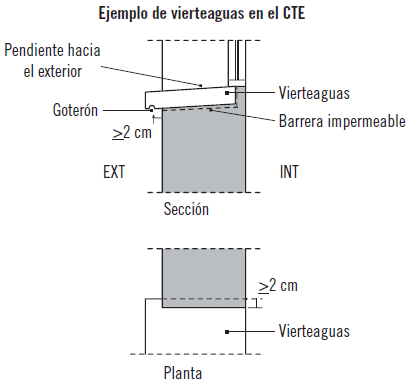

Tanto los alféizares como las albardillas deben sobresalir de la superficie del paramento para protegerlo y que el agua no escurra por su superficie, por eso hay veces que se les confunden con las cornisas e impostas. También son conocidos por el nombre de vierteaguas y pueden tener una pequeña muesca continua bajo la parte volada que se llama goterón.
Procedimiento general de construcción de cornisas, impostas, albardillas, alféizares
No se puede olvidar el procedimiento general de 10 puntos operativos, que aplicado a la construcción de cornisas, impostas, albardillas y alféizares, es muy similar al ya expuesto en apartados anteriores.
Al tratarse de piezas de mampostería o sillar a modo de cornisa o imposta el procedimiento es idéntico al de la colocación de hiladas. Hay que procurar que quede correctamente colocado, esto es, nivelado y llagueado de forma que asiente bien sobre la hilada o elementos soporte inferiores.
Estos elementos son normalmente colocados en cubierta o de protección, su ubicación deberá ser precisa para no aportar agua al interior de la edificación si se coloca en exteriores. También pueden contar con decoración, así que habrá que prever su presentación en seco sobre las hiladas de fábrica y no perder el diseño del dibujo que lleve la cara vista.
Cuando se colocan albardillas o alféizares normalmente no se debe esperar construcción por encima de ellos. La fábrica bajo las albardillas y alféizares contará con sillares o mampuestos llave o perpiaños.
Actividades
8. Identificar dónde se sitúan las cornisas y las impostas en los arcos y columnas. Describir al menos la colocación de uno de estos elementos siguiendo el procedimiento general de 10 puntos.
3.4. Escaleras
Este elemento permite comunicar distintos niveles horizontales ya sean terrenos a distintos niveles o plantas y pisos de un edificio.
Los elementos que definen las escaleras son su estructura sustentante y los escalones.

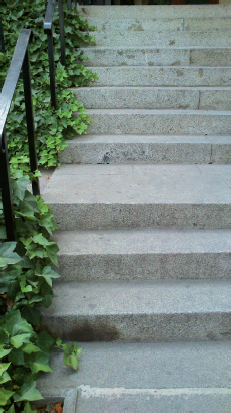

Ejemplo de escalera exterior en acceso a un edificio privado
Se ha expuesto que la piedra es un material que trabaja muy bien a compresión, pero las estructuras sustentantes tienen otro tipo de solicitaciones.
El tipo de escalera montacaballo se realiza en mampuesto normalmente tipo ladrillo macizo que conforma una superficie abovedada donde se colocarán los peldaños.
Este tipo de superficies abovedadas son las que requiere la estructura sustentante de las escaleras de piedra natural.
Nota
Se realizará la ejecución de las escaleras según el pliego de condiciones y planos de detalle del proyecto.
Lo normal es construir superficies estructurales de mampuesto o losa inclinada de hormigón armado donde se colocarán los peldaños. Aunque es posible construir escaleras con peldaños volados en estructuras metálicas.
Actividades
9. Hacer una búsqueda de escalera de piedra natural sobre cada una de las diferentes estructuras: piedra, mampuesto, hormigón y acero.

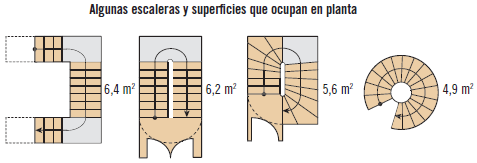

En todos los casos, lo que predomina en las escaleras de piedra natural es el aspecto del material, por eso es muy utilizadas en escalinatas y escaleras exteriores e interiores de edificios que quieren dar un toque de distinción a su diseño.
Para la construcción de cualquier escalera hay que tener en cuenta las siguientes medidas:
Sabía que...
La regla de que una huella más dos tabicas esté alrededor de la medida de un paso humano (63 centímetros) se ha modificado en el CTE en su DB-Seguridad de Uso y Accesibilidad.

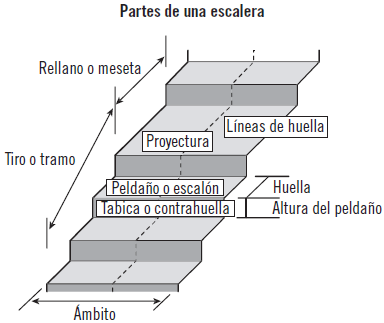

Hay partes de una escalera que interesa destacar:
Aplicación práctica
Se proyecta una escalera en el hueco indicado: calcule las dimensiones de los peldaños, haga un croquis representativo de la disposición en la caja de escalera y proponga una solución a la estructura sustentante y elementos necesarios para el uso de la misma.

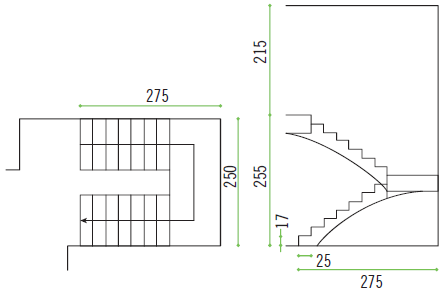

Se dispone de una caja de escalera definida por 2,50 metros de ancho, 2,75 metros de largo y altura a salvar de 2,55 metros.
SOLUCIÓN
Teniendo en cuenta la regla general 54 ≤ 2C + H ≤ 70 se calculan las dimensiones de las huellas y las tabicas: 2,55 m/0,20 m (contrahuella máxima) = 13 contrahuellas.
Se trataría de una escalera de dos idas con meseta muy grande. Con la huella mínima de 0,22 cm y aplicando la regla general se obtendría 0,62 cm dentro de los límites establecidos.
Se podría calcular el reparto aún mejor para hacer la escalera más cómoda. Unas proporciones adecuadas son tabica de 17 cm y huella de 25 cm. Aplicando la regla = 0,57 m esto hace que la pendiente de la escalera sea menos inclinada y cueste menos trabajo subir por ella.
Se ha propuesto una estructura sustentante a montacaballo. Además hay que dotar a la escalera de barandilla alrededor del ojo de escalera para evitar caídas.
Procedimiento general de construcción de escaleras
Se cuenta con el procedimiento general de los 10 puntos que se deben recordar, pero en las escaleras se ha visto que uno de sus elementos principales es la estructura sustentante. Así pues, se tendrá que aplicar el procedimiento de arcos para la consecución de una bóveda.
Recuerde
La información sobre los elementos constructivos se encuentra definida en el proyecto. Principalmente, en los planos y en el pliego de condiciones técnicas.
No hay problema cuando el apoyo de la escalera se realiza sobre tierra firme, pero si se intentan salvar alturas entreplantas el problema se soluciona con la colocación óptima de los elementos auxiliares realizados principalmente en madera.
Es importantísimo conocer en proyecto el diseño que va a tomar este elemento para saber poner en práctica apropiadamente el procedimiento general.
Actividades
10. Buscar representaciones gráficas para la construcción de escaleras.
3.5. Balaustres, pasamanos y otros elementos constructivos
Se ha advertido la colocación del pasamanos como una de las partes que no deben faltar en una escalera. Pero este elemento no solo debe estar en escaleras, también se encuentra en barreras de protección a modo de barandilla de protección contra posibles apoyos o agarres para evitar las caídas. Con diferencia a las albardillas, el pasamanos tendrá que tener forma redondeada para un uso de apoyo de la mano.
El balaustre es el elemento donde se apoya el pasamanos. Este elemento está compuesto por una sola pieza de piedra natural y puede estar labrada, embelleciendo así la vista de esta barrera de protección. Puede ir colocado sobre una base o carrera y llega hasta el pasamanos.
Las terminaciones y los diseños de estos elementos son muy variados. Tal es así que el proceso de fabricación se ha industrializado hasta un punto que se pueden encontrar en el mercado balaustres de piedra artificial o módulos de balaustres realizados en matrices especiales.
Nota
Actualmente el CTE en su DB-Seguridad de Uso y Accesibilidad advierte de las dimensiones de los huecos que deben quedar en las barandillas, petos, antepechos o quitamiedos. Esto evita el riesgo de caídas o imprudencias de atrapamiento.
Otros elementos constructivos de piedra natural derivan de la actividad humana y la demanda de uso, economía y forma de expresarse a través del diseño de cubriciones o útiles de uso cotidiano.
Se pueden destacar desde construcciones de piedra a modo de caseta de aperos hasta pozos, chimeneas, barbacoas, fuentes, lavabos, fregaderos y hornacinas.
Procedimiento general de construcción
El procedimiento general de 10 puntos operativos aplicado a la construcción de balaustres y pasamanos es muy similar al ya expuesto para columnas y albardillas.
Al tratarse de piezas de mampostería o sillar a modo de parapeto o barrera de protección su procedimiento es idéntico al de la colocación de columnas de pequeño porte. Hay que procurar que quede correctamente colocado, esto es, nivelado y llagueado de forma que asiente bien y puedan resistir posibles cargas por golpes o choques horizontales entre 0,8 y 3 kilo-newton por metro lineal (kN/m). Por esta razón es importantísimo que la ejecución de las barandillas, petos y parapetos se haga de forma correcta.
Actividades
11. Observar construcciones y elementos de piedra que pueda encontrar en su barrio. Averiguar e indagar sobre qué tipo de material se trata. Intentar aplicar el procedimiento de su colocación.
3.6. Otros remates y molduras singulares
Los remates y molduras que se realizan en piedra natural derivan de las decoraciones realizadas en los cinco órdenes arquitectónicos. Forman parte principalmente de la decoración y no de los elementos estructurales como puedan ser la columna o el arco.
Como tipos de molduras a destacar se muestran:
Se pueden destacar otros remates como los monolitos decorativos, pináculos, canecillos de cubierta, canalizaciones de desagüe de tejados como las conocidas gárgolas, apliques con diversas formas y un largo etcétera.
Incluso en la arquitectura urbana se utiliza la piedra natural como protección. Ejemplo de ello son los bordillos de las calzadas, las rigolas o las jardineras.

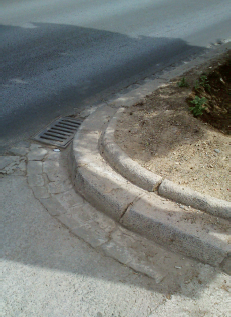

Ejemplo de bordillo de granito

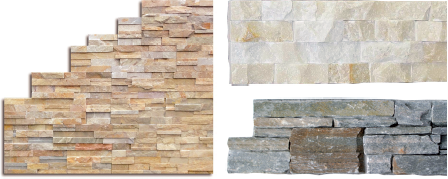

Pero sin duda, lo más significativo son los revestimientos en piedra natural. Se colocan sobre los paramentos y pueden constituirse por piezas a modo de losa o en paneles de revestimiento con los diseños de fábrica de mampostería o sillería que se deseen.
Ejemplo de revestimientos de piedra natural
Aplicación práctica
Le han pedido que ejecute una barbacoa de jardín. Indique qué material utilizará así como los elementos estructurales y decorativos que debe tener en cuenta. Plantee un orden general de ejecución de los elementos y enumere el procedimiento seguido para la construcción.
SOLUCIÓN
La piedra que se utilice debe ser mampostería del lugar y no debe permitir la absorción de líquidos (no poroso). Mortero de cemento para las juntas. Material refractario para el interior del hogar.
Los elementos estructurales y orden general de ejecución:
Decálogo del procedimiento de ejecución:
Se puede adicionar la colocación de guías soporte de parrillas y rejilla metálica en el sombrerete.
La diferencia entre mampostería, sillería y perpiaño es casi imperceptible cuando se está trabajando en la cantería. Un profesional mampostero debe conocer estas diferencias para realizar su trabajo con la máxima calidad.
Cualquier elemento en la construcción puede ser definido y construido en piedra natural. Solo hay que conocer a qué solicitaciones estará sometido, cómo se define en el proyecto y llevarlo a práctica mediante un procedimiento de trabajo sencillo para que sea una realidad.
El orden y la limpieza en el tajo es un punto a favor de la prevención de riesgos laborales.
No es importante conocer toda la historia de la arquitectura ni ser calculistas de estructuras para saber construir arcos, columnas o elementos con piedra natural, pero sí es bueno barajar cierta información para realizar el trabajo correctamente. Diseñar un elemento atractivo para el cliente antes de llegar a un acuerdo o participar en el mantenimiento de edificios realizados con piedra natural sabiendo con qué material y de qué forma trabajar, ayuda a desarrollar el trabajo de la construcción con calidad.
1. La piedra natural es un material de construcción que...
2. Complete el siguiente texto.
Los arcos como estos, de un solo centro, pueden ser ____________ con centro bajo el __________ y que utiliza el almohadón, __________ o _________ con ________ o flecha mayor que la mitad de su luz y con arranque por ________ de la imposta, y rebajados con centro bajo la línea de arranque.
3. Un perpiaño se define como...
4. Un hueco de paso diseñado entre dos fábricas se resuelve mediante...
5. Señale en la figura los elementos de los que consta un arco.
6. En la imagen anterior, ¿qué característica tiene la clave?
7. Diga si son verdaderas o falsas cada una de estas afirmaciones y corríjalas si fuese necesario.
a. Las calizas y tobas compactas dan buena labra y fruto.
b. Las areniscas tienen buena labra y adherencia al mortero pero poseen alta porosidad, lo que las hace heladizas.
c. Los granitos son tan blandos que es una piedra que no se utiliza como elemento resistente. Solo se encuentra en relieves de decoración.
d. Las piedras silíceas poseen gran resistencia química, son duras y poco adherentes a morteros.
8. Complete el siguiente texto con las palabras que corresponda.
a. El procedimiento empieza con la _____________ de la zona de tajo de obra para comenzar los trabajos con el _____________.
b. _____________ alguna pieza para comenzar el trabajo. Se riega el lecho ___________ con __________ en caso de que se utilice algún __________________ entre las piezas.
c. Extender una capa de _____________ fino y dejar caer el _____________, sillar o _____________. La pieza descansará sobre ___________ colocadas en los extremos de forma que se puedan retirar.
d. Ahora se debe tantear con el ___________ la pieza para conseguir la ______________.
e. __________ con martillo repetidas veces, conservando ______________.
f. Así se van __________ las piezas de la primera __________. Para siguientes hiladas se tendrá cuidando que las __________ caigan al menos con un solape no menor a ___________ de pieza.
g. Las __________ se rellenan con mortero y paleta. Se __________ las juntas antes del __________.
h. La fábrica recién ejecutada se __________ y se __________. Al día siguiente se __________.
i. Se prepara para ser __________ o se da un ___________________.
j. Se recoge el _________ para su __________. La limpieza siempre va unida al __________________en la obra.
9. Calcule el número de tabicas y huellas que caben en esta caja de escaleras: longitud de 3,10 cm, anchura de 2,00 m y altura de suelo a suelo de 2,88 cm.
10. De entre estos elementos, ¿cuál no es un elemento resistente?
11. Señale en la figura los elementos de los que consta una columna.
12. ¿Es cierto que la piedra natural es impermeable? Justifique su respuesta.
13. Para saber qué hay que hacer en una obra se revisa...
14. ¿Qué tipo de riesgos reduce una barandilla?
15. Identifique los tipos de molduras.
