Capítulo 1
Electricidad aplicada a sistemas de carga y arranque de vehículos

1. Introducción

El objetivo de esta unidad didáctica es el de analizar cualquier problema que se pueda dar en el ámbito del automóvil de forma sencilla y lógica, aplicando para su solución algunos principios básicos bien conocidos de la electricidad y sus leyes fundamentales. Estos conceptos básicos de la electricidad son la estática y la dinámica, y sus dos leyes correspondientes, que son la ley de Coulomb y la ley de Ohm, respectivamente.

El circuito de arranque comprende todo lo necesario para poder poner en marcha el vehículo con la generación de la electricidad necesaria y el sistema de carga proporciona al circuito dicha generación de electricidad necesaria para el funcionamiento del vehículo.

Dentro del automóvil hay numerosos aparatos que funcionan por medio de la electricidad, lo que otorga una alta seguridad y confort al habitáculo. Es por esto que se van a aprender aquí los fundamentos principales de la electricidad y sus componentes esenciales para su aplicación en el mundo del motor.

2. Magnitudes y unidades

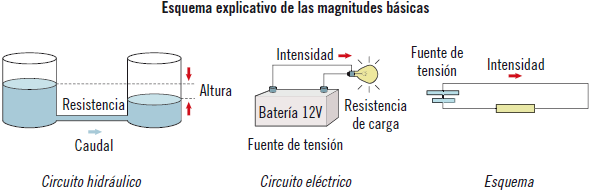

Las magnitudes fundamentales eléctricas son:

  1. Intensidad (I): su unidad de medida es el amperio (A) y el instrumento de medida, el amperímetro o galvanómetro.
Images

Donde:

  1. I es la intensidad de corriente.
  2. V, la diferencia de potencial.
  3. R, la resistencia.
  1. Tensión o diferencia de potencial: su unidad de medida es el voltio (V) y el instrumento de medida se llama voltímetro.
Images
  1. Resistencia: su unidad de medida es el ohmio (Ω) y el instrumento de medida es el ohmímetro u óhmetro.
Images
  1. Potencia eléctrica: su unidad es el vatio (W), y se define como la energía o trabajo consumido o producido en un determinado tiempo. Un caballo de vapor (CV) equivale a 736 W.


Aplicación práctica

A un conductor se le aplica una tensión de 12 voltios y dicho conductor ofrece una resistencia de 100 ohmios. ¿Qué cantidad de corriente eléctrica circula por él?

SOLUCIÓN

Se usa la formula que anteriormente se ha conocido:

Images

Se sustituyen los valores:

  1. V = 12 V
  2. R = 100 Ω

Tensión: 12 V.
Resistencia: 100 Ω.

Con lo cual se obtiene:

Images

Images

Ahora se van a explicar cuáles son las principales unidades eléctricas:

  1. Ohmio (Ω): Es la resistencia de un conductor que, con una diferencia de potencial de un voltio, deja pasar una corriente de intensidad de un amperio.
Images
  1. Vatio (W): es la unidad de la potencia eléctrica. Análogamente:
Images
  1. Voltio (V): es la diferencia de potencial a lo largo de un conductor cuando una corriente de un amperio utiliza un vatio de potencia.
Images
  1. Amperio (A): es la intensidad de corriente constante que transporta una cantidad de electricidad de un culombio por segundo.
Images

Tabla resumen de magnitudes y unidades en el Sistema Internacional:

Magnitud Símbolo Unidades Símbolo
Cantidad de electricidad Q Culombio C
Potencial eléctrico V Voltios V
Intensidad de corriente I Amperios A
Resistencia eléctrica R Ohmios Ω
Energía eléctrica T Julios J
Potencia eléctrica P Vatios W
Generación de calor Q Calorías cal
Capacidad C Faradio F


Recuerde

El sentido real de la corriente eléctrica va desde donde hay un defecto de cargas eléctricas (terminal positivo) hasta donde hay un exceso de cargas (terminal negativo).

Tabla de múltiplos y submúltiplos:

Factor Prefijo Símbolo
109 Giga G
106 Mega M
103 Kilo k
102 Hecto h
101 Deca da
10-1 Deci d
10-2 Centi c
10-3 Mili m
10-6 Micro μ
10-9 Nano n
10-12 Pico p

3. Carga eléctrica. Condensador

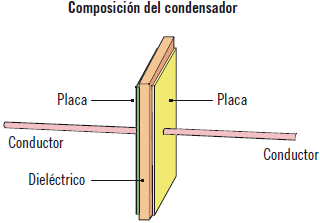

Los condensadores son dos placas metálicas de poco espesor, a las que se les llama electrodos, separados por un material aislante llamado dieléctrico. Este material podrá ser aire, mica o papel encerado.

Si se aplica una carga a los dos electrodos de igual intensidad y signo contrario, se almacenará la carga eléctrica entre las placas metálicas del condensador. Se denomina capacidad a la cantidad de cargas que es capaz de acumular el condensador en sus placas metálicas. La unidad de medida de dicha capacidad en el Sistema Internacional es el Faradio.

Images

Donde:

  1. Q es la carga del condensador. Unidad SI Culombio (C).
  2. C es la capacidad del condensador. Unidad SI Faradio (F).
  3. V es la tensión. Unidad SI Voltios (V).

La capacidad del condensador varía en función de la geometría de los electrodos, de la distancia entre las placas y del material dieléctrico. En general, todos los condensadores son fabricados en seco, es decir, con cintas de plástico metalizado, de altas estabilidades térmicas y resistentes a la humedad.

Images
Images


Importante

La tensión de ruptura del dieléctrico está relacionada con la tensión máxima que puede soportar.

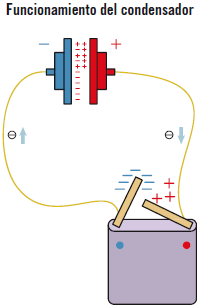

En esta figura se distingue el funcionamiento de un condensador. El borne positivo cede electrones, ya que se ha conectado a la placa que tiene ausencia de electrones positivos. La placa que se conecte al borne negativo recibirá electrones de la placa positiva a través del generador. Se observa en este experimento que, aun estando las placas separadas por un dieléctrico, se establece una corriente eléctrica. Esta corriente finalizará cuando la carga de las dos placas en tensión sea igual a la de la pila.

La capacidad de los condensadores y los de voltaje máximo de ruptura se indican en los condensadores. También hay condensadores que tienen el mismo código de colores que las resistencias.

La carga eléctrica (Q) que hay en las placas metálicas tiene la característica de que la tensión es proporcional entre ellas. Puede ser positiva o negativa. Los electrones son los que tienen la carga negativa (-1 o -e) y los protones son los que tienen la carga positiva (+1 o +e).

Images


Sabía que...

Se utiliza un condensador para la activación de los inyectores de los sistemas de Common rail.

3.1. Ley de Coulomb

Se define como la fuerza de atracción o repulsión que hay entre dos cargas eléctricas puntuales y que es directamente proporcional al producto de dichas cargas e inversamente proporcional al cuadrado de la distancia que las separa.

También depende de la constante que, según el medio donde interactúe, responde de una forma distinta.

Images

Donde:

  1. F = fuerza de atracción o repulsión.
  2. q1, q2 = valores de las cargas.
  3. d = distancia entre ellas.
  4. K = constante que depende del medio donde se encuentre. El valor de K en el vacío es:
Images
Images


Actividades

1. Calcular la fuerza de repulsión de dos cargas positivas, sabiendo que el valor de las cargas son: 1.6 · 10-19 C para q1 y 2.6 · 10-19 C para q2 y que la constante del vacío K es igual a 9 · 109 N · m2/C y la distancia que los separa es de d= 0.10 m.

2. Calcular la distancia de separación que hay entre las dos cargas positivas, sabiendo que la fuerza de repulsión es 7.252 · 10-16 N y que el valor de las cargas positivas es 2.5 · 10-19 C. Dato: la constante de vacío K es igual a 9 · 109 N · m2/C.

4. Clases de electricidad. Electricidad estática y dinámica

Hay dos clases de electricidad: positiva y negativa. Las cargas con el mismo signo se repelen, las cargas de signo contrario se atraen y los neutros se dice que no están electrizados.

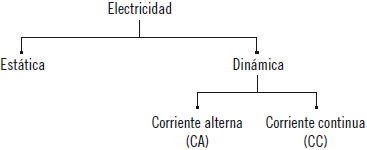

Dentro de la electricidad hay dos tipos:

  1. Estática.
  2. Dinámica. Esta, a su vez, se ramifica en corriente continua y corriente alterna.
Images

4.1. Electricidad estática

Como su nombre indica, la electricidad estática es la que permanece en su lugar, no se mueve. Todos los elementos están constituidos por distintos materiales y estos materiales pueden estar constituidos por alguno de los átomos que existen en la naturaleza. Cada átomo tiene un núcleo positivo y una nube de electrones negativos. Esto, a su vez, hace que se comporte el átomo como neutro. Por lo tanto, al ser neutro el átomo no se manifiesta.


Ejemplo

Images

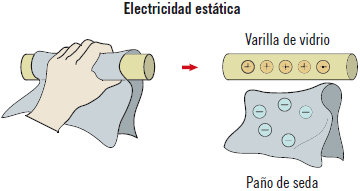

Se tiene una varilla de vidrio y un paño de seda. Si se frota el paño de seda con la varilla, estos objetos se quedarán cargados eléctricamente [el paño con electrones (-) y la varilla con protones (+)]. Estas cargas tienen igual cantidad de electricidad pero de signo contrario, esta permanecerá constante hasta que entre en contacto una con otra o se conecten por medio de un conductor. Mediante la atracción de cargas de signo se produce la electrización, que es un desplazamiento de electrones.

Carga eléctrica se define como la cantidad de electricidad con la que se carga un objeto, su abreviatura es Q y se mide, en el Sistema Internacional (SI), en culombios (C).


Recuerde

1 culombio = 6.25 · 1018 electrones libres. El sentido que tienen las cargas eléctricas positivas es de mayor a menor potencial.

4.2. Electricidad dinámica

La electricidad dinámica se produce cuando existe una fuente permanente de electricidad que provoca la circulación permanente de electrones por un conductor. Los protones y neutrones se sitúan en pequeñas zonas que se denominan núcleos atómicos y en su periferia circulan los electrones.

Lo más característico de la electricidad dinámica es su forma, como la corriente eléctrica, y lo más característico de la electricidad dinámica que se encuentra en un automóvil es la batería.

Corriente eléctrica

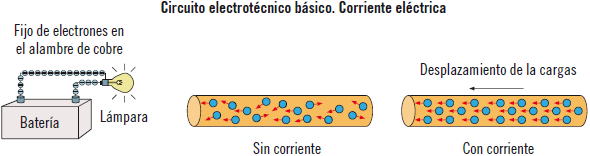

La corriente eléctrica aparece cuando hay un movimiento ordenado y en un solo sentido de electrones. El movimiento es de polo negativo a polo positivo, y esto continuará mientras haya una diferencia de potencial entre dos puntos del material. La fuente de energía empleada se convierte en energía eléctrica potencial.

A la energía eléctrica potencial se le llama fuerza electromotriz, siendo su abreviatura FEM. Esta FEM es la que causa la corriente eléctrica y su energía se usa para que los electrones se muevan.

La FEM y la diferencia de potencial no son lo mismo, pero en la práctica sí lo son y su unidad es el voltio. A la diferencia de potencial también se le llama tensión.

Teniendo dos conductores a diferente potencial (por ejemplo, los polos de una batería), que se unen mediante un conductor (un alambre o un hilo conductor) y se intercalan con una bombilla, esta bombilla se ilumina. Esto se produce gracias a que los electrones libres que hay en el conductor son atraídos por el polo positivo (ánodo), y en el polo negativo (cátodo) salen electrones a la vez que han sido atraídos por el polo positivo.

Images

La batería

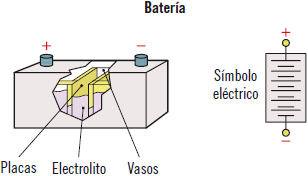

A continuación se verá la producción de energía electroquímica que se genera en una batería. Esta está formada por elementos acumuladores, también llamados vasos (cada vaso produce 2 voltios aproximadamente). Estos vasos se conectan en serie, por lo que se suman sus voltajes (para una batería de 12 voltios se necesitan 6 vasos conectados en serie). Los vasos se encuentran encerrados en la carcasa de la batería, que es un plástico resistente a los ácidos. Los vasos en su parte superior también están hechos de dicho material.

Images

Elemento: cada vaso está formado por un elemento sumergido en ácido sulfúrico y agua destilada. A esto se le llama electrólito. Es la sustancia encargada de producir las reacciones químicas de la carga y descarga de la batería. Este elemento está tapado por una cubierta a prueba de ácido y encerrado en un compartimento de la carcasa de la batería. Cada elemento del vaso está formado por una placa negativa y otra positiva y estas, a su vez, separadas por separadores. La densidad del electrólito varía con la carga, con lo que es posible medir la batería para saber su estado.

Images

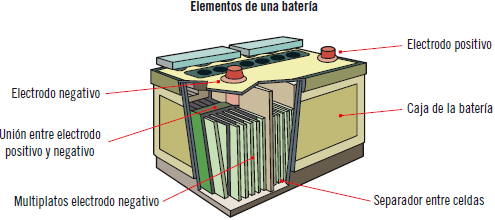

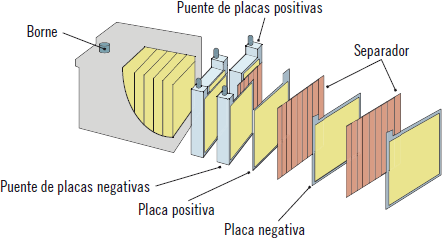

Partes de una batería

Las partes que componen una batería son:

  1. Placas positivas: están formadas por una armadura de aleación de plomo, y tienen una gran cantidad de mallas que forman compartimentos llenos de pentóxido de plomo.
  2. Placas negativas: están formadas igual que las placas positivas pero se diferencian en que sus compartimentos están llenos de plomo activo.
  3. Cámara de decantación: se depositan los residuos de la reacción química en el fondo.
  4. Separadores: se encuentran situados entre cada placa, esto evita cortocircuitos. Hace posible que el electrolito circule libremente. Son resistentes al acido del electrolito y están hechos de plástico.
  5. Electrolito: es una mezcla de ácido sulfúrico y agua destilada. Cubre las placas de cada elemento.
  6. Puente de placas: tanto las placas positivas como negativas se unen por estos puentes, estas se conectan en paralelo, y se montan intercalando las positivas entre las negativas y con los separadores entre cada par de placas. Unas y otras se colocan en el interior de un vaso, formando lo que se llama un elemento de batería o acumulador.
  7. Bornes: el borne positivo es de mayor diámetro que el negativo. Esto sirve para diferenciarlos.
Images

Características de una batería

Las características que definen una batería son:

  1. Tensión nominal: 6 o 12 V.
  2. Capacidad: se mide en amperios/hora e indica los amperios hora que puede suministrar.
  3. Intensidad: es la corriente máxima que suministra en un instante para accionar el motor de arranque sin que la tensión descienda por debajo de 10.5 V.

La figura anterior indica cómo se pueden acoplar las baterías. Si se acoplan en serie, se suman sus voltajes y su capacidad no varía, pero si se acoplan en paralelo, su capacidad varía pero su voltaje queda igual.

Images
Simbología de la batería y alternador o generador de CA más común
Elemento Simbología
Batería
Images
Alternador o generador CA
Images


Sabía que...

La batería la carga un aparato que se mueve por el funcionamiento del motor y este genera corriente alterna (alternador), el cual en su interior dispone de un rectificador que transforma la corriente alterna en continua, y por lo tanto hace posible el funcionamiento de los dispositivos eléctricos y electrónicos. La batería es la encargada de suministrar electricidad cuando el motor está parado.

5. Campo eléctrico

En el campo eléctrico no solo intervienen las cargas eléctricas sino que este también está influenciado por los fenómenos de atracción y repulsión que se producen. Estos se ejercen a distancia.

Images


Ejemplo

Una carga positiva llamada A y otra carga negativa llamada B se encuentran a una cierta distancia de separación, y ese espacio de separación queda influenciado por ambos conductores. Su consecuencia es que sus propiedades iniciales quedan alteradas. Por lo tanto, se denomina campo electroestático a ese espacio que hay entre las cargas eléctricas.

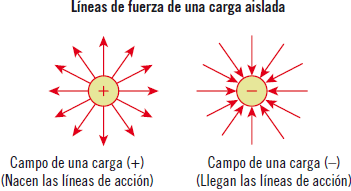

5.1. Líneas de fuerza

A la trayectoria que sigue una carga positiva abandonada libremente en el campo se le denomina línea de fuerza.

Images

La carga positiva abandonada en el campo se verá sometida a fuerzas que la desplazan. Si es negativa, esas fuerzas serían de la misma dirección pero de signo contrario.

5.2. Intensidad de campo eléctrico

La intensidad del campo eléctrico en un punto es la fuerza que se ejerce sobre la unidad de carga positiva colocada en dicho punto.

Images


Recuerde

Unidades y simbología: intensidad es el amperio (A); tensión o diferencia de potencial es el voltio (V) y de la resistencia es el ohmio (Ω).


Aplicación práctica

Una carga de 2 μC se encuentra en un punto en el que la intensidad del campo eléctrico tiene un valor de 5 x 102 N/C. ¿Cuál es el valor de la fuerza que actúa sobre ella?

SOLUCIÓN

Datos

ncr10

Fórmula

Images

Se despeja F

Images

Sustituyendo:

ncr9

6. Potencial eléctrico

Se llama potencial de un campo eléctrico de un punto A al trabajo necesario para mover una carga positiva q desde fuera del campo hasta dicho punto.

Images

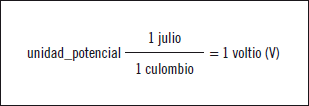

La unidad en el Sistema Internacional es el voltio ya que:

Images
Images


Actividades

3. Determinar el valor del potencial eléctrico creado por una carga eléctrica q1 = 12 · 10-9 C si su trabajo es de 10-6 Julios.

4. Determinar el valor de la carga sabiendo que tiene un potencial eléctrico de 150 V y el valor del trabajo es de 10-6 Julios.

7. Diferencia de potencial

Se llama tensión o diferencia de potencial entre dos puntos B y A, al trabajo necesario para mover la unidad de carga eléctrica positiva desde A hasta B.

Images

Donde:

  1. VA-VB: es la diferencia de potencial entre los puntos A y B.
  2. Tb-Ta: es el trabajo o energía potencial ganada o perdida por la carga q.
  3. q: es la carga que adquiere o pierde energía potencial.

Su unidad en el Sistema Internacional es el voltio:

nc23

Se consideran dos puntos cualesquiera, estando dichos puntos en la misma línea de fuerza del campo eléctrico, dichos puntos son A y B. El trabajo necesario para trasladar la unidad de carga positiva será mayor en B que en A.

La diferencia de potencial se puede medir mediante un voltímetro.

Images

Al soltar en A la carga q, esta carga se desplaza alejándose de Q


Recuerde

Si entre dos puntos se produce una diferencia de potencial y se unen mediante un conductor, se producirá un movimiento de electrones. El movimiento de electrones se producirá a través del conductor del punto de mayor potencial al de menor potencial, esto cesara cuando ambos puntos igualen su potencial.

8. Intensidad de corriente

Para entender con claridad la intensidad de corriente es mejor hablar primero de lo que significa caudal, en términos de la corriente de agua. Se define caudal como la cantidad de agua que pasa en un tiempo dado por una tubería.

De igual forma se define intensidad de corriente (I) como una determinada cantidad de electricidad que pasa por una sección de un conductor en un tiempo determinado.

Su unidad en el Sistema Internacional (SI) es el amperio (A). Es una unidad fundamental en el SI, midiéndose la cantidad de electricidad en culombios (C) y siendo la unidad de tiempo el segundo.

Images

Donde:

  1. I: intensidad de corriente.
  2. q: carga eléctrica.
  3. t: tiempo que transcurre en circular la cantidad de electricidad.

Para medir cantidades pequeñas se utiliza el miliamperio, que es mil veces más pequeño que un amperio, y se representa por mA.

Images

8.1. Cantidad de electricidad

Para poder entender la cantidad de electricidad se va a ver el siguiente ejemplo: una tubería por la que circula agua. Por esta tubería pasará más o menos cantidad de agua. Pues lo mismo pasa con la cantidad de electricidad que circula por el conductor, que puede variar.

La unidad de la cantidad de electricidad es el culombio (C). Se define Culombio como la cantidad de electricidad que se mueve en un segundo por una corriente de un amperio.

Images

8.2. Relación que hay entre intensidad de corriente y la cantidad de electricidad

El tiempo y la cantidad de electricidad son directamente proporcionales, es decir, si para una intensidad de corriente de un amperio pasa un culombio por cada segundo, conociendo la intensidad de corriente (1A), se tiene:

  1. Para 2 veces el tiempo → 2 veces cantidad de electricidad.
  2. Para 3 veces el tiempo → 3 veces cantidad de electricidad.
  3. Para n veces el tiempo → n veces cantidad de electricidad.


Aplicación práctica

Para un circuito cuya intensidad de corriente es 3 A, calcular la cantidad de corriente que pasa por el circuito a las 2 horas de funcionamiento.

SOLUCIÓN

Pasa a segundos las horas → 2 x 60 = 120 minutos

→ 120 min · 60 = 7200 segundos

Por lo tanto:

q = I · t = 3 A · 7200 s = 21600 Culombios

La intensidad de corriente es inversamente proporcional al tiempo, es decir, que cuanto más tiempo pasa, más pequeño es el valor de la intensidad.


Recuerde

Se puede conocer q si previamente se conoce I y t.

  1. Para 2 veces el tiempo → 1/2 veces cantidad de electricidad.
  2. Para 3 veces el tiempo → 1/3 veces cantidad de electricidad.
  3. Para n veces el tiempo → 1/n veces cantidad de electricidad.


Aplicación práctica

Sabiendo que la cantidad de electricidad es 5000 culombios y el tiempo 2 minutos, calcular la intensidad de corriente.

SOLUCIÓN

Los minutos se pasan a segundos: 2 min · 60 s = 120 s.

Images


Recuerde

1 CV = 736 W = 0.736 kW
1kW = 1000 W

  1. El trabajo viene definido por: T = q · V
  2. La carga eléctrica es: q = I · t
  3. Por lo tanto, el trabajo es: T = I · t · V

9. Efectos de la corriente eléctrica

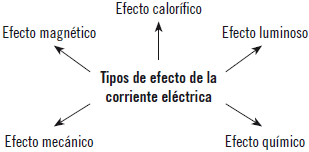

A continuación se van a esquematizar los efectos de la corriente eléctrica para que se pueda intuir más rápido. Así, quedaría de esta forma:

Images

Se va a comentar cada uno de ellos:

  1. Efecto calorífico: en este se presenta un choque continuado de electrones y de estos con los átomos del conductor, con lo que causa que el conductor se caliente. Ejemplo: las resistencias, fusibles, etc.
  2. Efecto luminoso: lo que se calienta es el metal. Esto hace que se ponga incandescente y emita luz (filamento de una bombilla que llega a una temperatura de 3000 ºC). Ejemplo: el encendedor de un automóvil, las bombillas de los faros, etc.
Images

Filamentos de una bombilla

  1. Efecto químico: las reacciones químicas se producen por la corriente eléctrica. Ejemplo: lo que hace la batería cuando produce corriente eléctrica.
  2. Efecto magnético: produce imanes a consecuencia de la corriente eléctrica. La corriente continua genera a su alrededor unas propiedades magnéticas. Se observa en la siguiente figura que la brújula se desvía a consecuencia del campo magnético creado por la corriente continua.
Images

Efecto magnético: paso de corriente continua por encima de una brújula

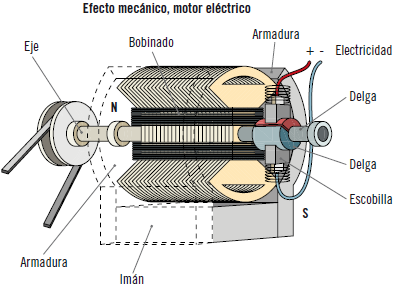

  1. Efecto mecánico: se sabe que la corriente eléctrica se puede comportar como un imán, por lo tanto se produce movimiento al situar imanes cerca de una corriente eléctrica. Ejemplo: motor eléctrico.
Images

10. Resistencia eléctrica

La resistencia eléctrica es el resultado de dividir la diferencia de potencial que se aplica a un conductor o hilo por la intensidad que pasa por dicho conductor. La intensidad de corriente es inversamente proporcional a la resistencia.

Su unidad en el Sistema Internacional (SI) es el ohmio (Ω):

nc24

El ohmio es la resistencia eléctrica que existe entre dos puntos de un conductor, cuando una diferencia de potencial constante de 1 voltio aplicada entre estos dos puntos, produce, en dicho conductor, una corriente de intensidad de 1 amperio (cuando no haya fuerza electromotriz en el conductor).

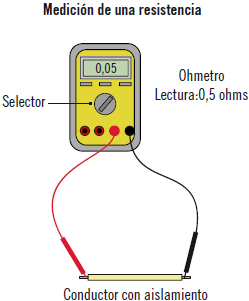

La resistencia se mide por un ohmímetro.

La resistencia de un conductor va condicionada por su longitud, es decir, cuanta más longitud tenga, mayor resistencia presenta, y por su sección, pues ofrecen mayor resistencia secciones pequeñas. También es evidente que si el número de electrones libres es elevado, es menor su resistencia, ya que se mueven con mayor facilidad, por lo que el tipo de material condiciona el valor de la resistencia.

A continuación se describirán los diferentes tipos de materiales atendiendo a su conductividad, clasificándose en:

  1. Aislantes: prácticamente no circula la corriente o circula con dificultad. Ejemplo: madera, porcelana.
  2. Conductores: circula con facilidad la corriente eléctrica. Ejemplo: cobre, aluminio.
  3. Semiconductores: es un término medio entre los dos anteriores. Ejemplo: el silicio.

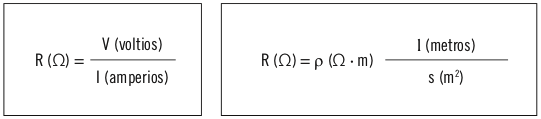

La resistencia eléctrica es inversamente proporcional a su sección y directamente proporcional a su longitud. Depende también del tipo de material donde tenga efecto, es decir, del número de electrones libres que tiene. A esto se le llama resistividad del conductor (ϕ).

Images

Siendo:

  1. R: resistencia eléctrica, expresada en ohmios (Ω).
  2. ρ: coeficiente de resistividad del conductor, expresado en Ω∙m (ohmio por metro).
  3. l: longitud, expresada en metros (m).
  4. s: sección del conductor, expresada en metros cuadrados (m2).

La resistividad más común que se presenta en instalaciones eléctricas en los vehículos es el cobre, cuyo valor es de 1.71 · 10-8 Ω/m, mientras que la del aluminio es 2.82 · 10-8 Ω/m.

Images


Sabía que...

La resistencia interna de los motores eléctricos es muy baja (0.02 Ω y 1 Ω), por eso es elevado su consumo eléctrico (el motor de arranque puede consumir alrededor de los 300 A).

En el sistema de arranque hay una resistencia de encendido, es un hilo o cable de resistencia en serie que es muy utilizado, ya que los sistemas de encendido llevan unos contactos (también llamados platinos). Este hilo se conecta en serie con el circuito primario de la bobina de encendido cuando está encendido el motor, con esto hace que los contactos del ruptor (platinos) estén protegidos de sobrecargas. Cuando la llave está en posición de arranque, el interruptor de encendido pone dicha resistencia en cortocircuito. Esto facilita el encendido del vehículo. También se le denomina resistencia de carga.


Recuerde

La resistencia de carga es un elemento independiente en algunos automóviles, pero suele ir en el circuito electrónico.

Para la medición de la resistencia se utiliza el polímetro. En todo momento, el elemento a medir estará aislado del circuito y no debe estar alimentado, ya que si lo estuviese la medición sería errónea y el polímetro se podría estropear.

Images

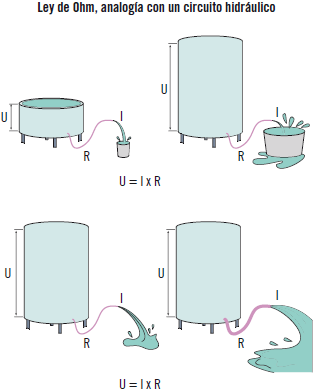

Para entender con claridad cómo se comporta una resistencia eléctrica, se va a comparar con lo que pasaría en una tubería en la que en su interior hay agua. El agua pasará con facilidad si su sección es mayor o si su interior es tosco pero le será mas difícil cuanto mayor sea su longitud.


Recuerde

Images
Images

11. Ley de Ohm

La ley de Ohm muestra que la diferencia de potencial que existe en sus extremos es directamente proporcional a la intensidad que circula por él. Por lo tanto, se va a demostrar que existe una relación entre la intensidad de corriente, la tensión y la resistencia, que es análogamente igual que lo que ocurriría en un circuito hidráulico, entre el caudal, las dimensiones de la tubería y su diferencia de presión o, lo que es lo mismo, de altura.

Images

Su fórmula es:

Images

Despejando, se obtiene:

Images

Siendo:

  1. V: la tensión del circuito, que se mide en voltios (V).
  2. I: la intensidad de corriente, que se mide en amperios (A).
  3. R: la resistencia eléctrica, que se mide en ohmios (Ω).

Para poder recordarlo con mayor facilidad, se utiliza un triángulo:

Images

Ahora, para poder obtener la fórmula correspondiente, se procede de la siguiente forma: si se quiere obtener la tensión, se tapa con el dedo V. Por lo tanto, será:

Images

Si se quiere saber el valor de la resistencia, se tapa la R y, por lo tanto, será:

Images

Y por último, si se quiere obtener el valor de la intensidad, se tapa I, lo que dará:

Images
Images

La observación básica que se puede hacer de esta ley es que la tensión permanece constante cuando la resistencia aumenta pero la intensidad disminuye.

Esto puede pasar en los automóviles: la resistencia puede verse aumentada por conexiones flojas o hilos rotos de los conductores. Cuando sucede esto, es decir, que la resistencia aumenta, la intensidad se ve alterada también, produciéndose una disminución. Esto puede ocasionar que el sistema de encendido sea débil, que se produzca una descarga en la batería, etc.


Actividades

5. Calcular la intensidad de corriente que circula por el siguiente circuito, conociendo que la resistencia R = 4 ohms y sabiendo que la batería tiene una tensión o voltaje de 12 voltios.

Images

6. Calcular el valor de la resistencia eléctrica, sabiendo:

  1. Voltaje de la batería 12 V.
  2. Intensidad de corriente es 2 A.
    Images

12. Energía y potencia eléctrica

Se llama energía eléctrica al desplazamiento que ocurre en una carga eléctrica q entre dos puntos sometidos a una diferencia de potencial V, el cual se supone que realiza un trabajo eléctrico.

Formula:

Images

Siendo:

  1. τ: trabajo realizado.
  2. q: carga eléctrica.
  3. V: tensión del circuito.

El trabajo que se realiza no se pierde con el paso de la intensidad, sino que se queda almacenado en forma de energía eléctrica que, a partir de ella, se puede transformar en otras energías.

La unidad del trabajo en el Sistema Internacional es el julio (J).

Por lo tanto, a partir de la ecuación anterior se puede transformar, porque la corriente se caracteriza por su intensidad, anteriormente demostrada, por lo tanto se queda de la siguiente forma:

Images

Teniendo en cuenta la formula de la energía eléctrica τ = q · V, se sustituye el valor de q de la anterior formula:

Images

Conociendo la anterior formula, se puede obtener la fórmula de la potencia. Por lo tanto, la ecuación de la potencia se expresa de la siguiente forma:

Images

Se define potencia como el trabajo realizado en la unidad de tiempo, y su unidad en el Sistema Internacional es el vatio (W).


Recuerde

Múltiplo del vatio es el kilowatio (kW), que equivale a 1000 vatios. Un caballo de vapor (CV) equivale a 0.736 kilowatios.

Trabajo realizado por un kW durante una hora:

  1. 1kWh = 1000 vatios x 3600 segundos = 3.600.000 Julios.
  2. Voltios x amperios x segundos = julios
  3. Voltios x amperios = vatios.

13. Efecto Joule

Cuando la corriente eléctrica circula por los conductores, al pasar, produce calor.

El efecto Joule es el fenómeno por el cual si en un conductor circula corriente eléctrica, parte de la energía cinética de los electrones se transforma en calor debido a los choques que sufren con los átomos del material conductor por el que circulan, elevando la temperatura del mismo.

Para poder calcular este calor, se usa el principio de conservación de la energía. Por lo tanto, ese calor se debe a la transformación de la energía eléctrica. Para calcular el calor se usa la anterior formula de la energía eléctrica:

Images

Se usa la ley de Ohm:

Images

Se despeja la intensidad de corriente:

Images

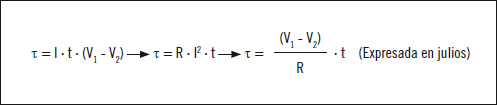

Se sustituyen los valores anteriores y se obtiene la formula del efecto Joule, expresada en julios:

Images

Para obtener la formula del calor producido en calorías se debe considerar esta conversión:

Images
Images

Por lo tanto, la formula del calor del efecto Joule se expresa de la siguiente forma:

Images

Siendo:

  1. Q = energía calorífica producida por la corriente.
  2. I = Intensidad de la corriente que circula.
  3. R = resistencia eléctrica del conductor.
  4. t = tiempo.

13.1. Símbolos

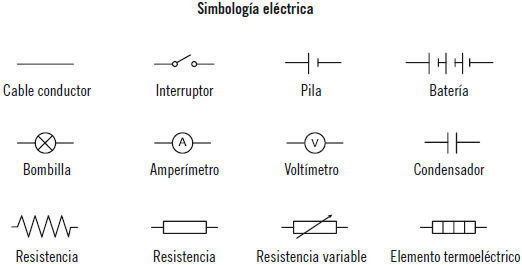

Representación de los símbolos básicos en los esquemas eléctricos:

Images
Cable conductor. Es un conjunto de cables generalmente recubierto de un material aislante o protector
Images
Termistor o resistencia térmica. Es una medida de la oposición que un material presenta a ser atravesado por un flujo de energía calórica o térmica
Images
Resistencia. Es un elemento que causa oposición al paso de la corriente, causando que en sus terminales aparezca una diferencia de tensión (un voltaje)
Images
Bombilla. Es un dispositivo eléctrico que produce luz mediante el calentamiento de un filamento metálico
Images
Interruptor. Es un dispositivo para cambiar el curso de un circuito
Images
RDL (Resistencia dependiente de la luz). Es un componente electrónico cuya resistencia disminuye con el aumento de intensidad de luz incidente
Images
Amperímetro. Es un instrumento que sirve para medir la potencia de amperios eléctricos que está circulando por un circuito eléctrico
Images
Pila. Es un dispositivo que convierte energía química en energía eléctrica por un proceso químico transitorio. La pila contiene un polo positivo o ánodo y el otro es el polo negativo o cátodo
Images
Voltímetro. Es un instrumento que sirve para medir la diferecia de potencial entre dos puntos de un circuito eléctrico cerrado pero a la vez abiertos en los polos
Images
Resistencia variable. Es un dispositvo que tiene un contacto móvil que se mueve a lo largo de la superficie de una resistencia de valor total constante
Images
Diodo sentido permitido (convencional). Es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor
Images
Batería. Almacena energía eléctrica, usando procedimientos electroquímicos y que posteriormente la devuelve casi en su totalidad
Images
Condensador. Es un dispositivo que almacena energía eléctrica, es un componente pasivo
Images
Inductancia. Es la relación entre el flujo magnético y la intensidad de corriente eléctrica
Images
Regulador de tensión. Está diseñado con el objetivo de proteger aparatos eléctricos y electrónicos delicados de variaciones de diferencia de potencial (tensión/voltaje), descargas eléctricas y “ruido” existente en la corriente alterna de la distribución eléctrica


Aplicación práctica

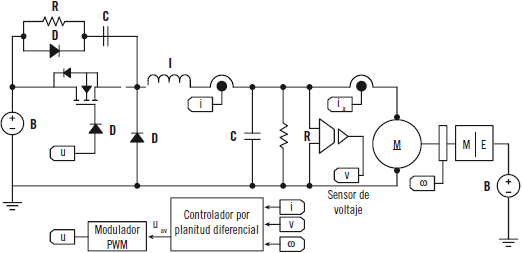

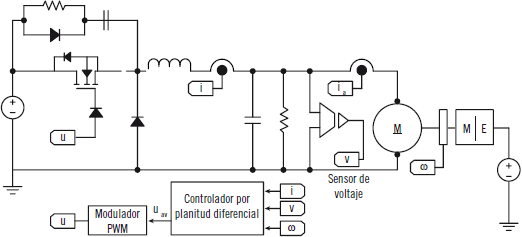

En el siguiente esquema, localizar los símbolos que anteriormente se han representado:

Images

SOLUCIÓN

  1. Resistencia: señalada con una R.
  2. Condensador: señalada con una C.
  3. Diodo: señalada con una D.
  4. Inductancia: señalada con una I.
  5. Batería: señalada con una B. La batería también puede ser representada por este símbolo:
Images
Images

14. Resumen

En este primer capítulo de electricidad aplicada a sistemas de carga y arranque de vehículos, se han visto las unidades básicas del Sistema Internacional y la explicación de las magnitudes que las representan.

Se han aprendido las leyes básicas de la electricidad y su naturaleza mediante una explicación muy práctica y sencilla.

También se han visto los distintos tipos de electricidad, cómo se manifiesta cada una y su forma de actuar, ya sea en movimiento o de forma estática y qué efectos provoca la corriente eléctrica.

Ya se conoce qué es un campo eléctrico y las líneas de fuerza de las cargas que las representan, para poder calcular la fuerza con la que interactúan unas cargas con otras.

Y por último, se ha estudiado el efecto Joule, que sirve para poder calcular el calor que se produce por consecuencia de la corriente eléctrica.


Ejercicios de repaso y autoevaluación

1. Complete la siguiente frase:

Es la ____________ de un conductor que, con una diferencia de potencial de un vatio, deja pasar una corriente de intensidad de un ______________.

2. Relacione los siguientes términos.

  1. a. Ohmio.
  2. b. Vatio.
  3. c. Voltio.
  4. d. Amperio.
  1. _ V
  2. _ Ω
  3. _ A
  4. _ W

3. En las siguientes frases, indique verdadero o falso:

La ley de Coloumb es la fuerza de nula que hay entre dos cargas eléctricas puntuales y es directamente proporcional al producto de dichas cargas e inversamente proporcional al cuadrado de la distancia que las separa, también depende de la constante que según el medio donde se interactúe responde de una forma distinta.

  1. Verdadero
  2. Falso

En el campo eléctrico no solo intervienen las cargas eléctricas sino que también está influenciado por los fenómenos de atracción y repulsión que se producen, dichas se ejercen a distancia.

  1. Verdadero
  2. Falso

La formula del potencial eléctrico es:

Images
  1. Verdadero
  2. Falso

4. Comente los efectos de la corriente eléctrica, enumérelos y descríbalos.









5. ¿Por qué va condicionada la resistencia eléctrica? Describa los diferentes tipos de materiales que atienden a su conductividad.

6. Complete la siguiente tabla:

Magnitud Unidades Fórmula
Images
Energía calorífica producida por la corriente
Images
Images

7. Describa los siguientes símbolos:

  1. a.
    Images


  2. b.
    Images


  3. c.
    Images


  4. d.
    Images


8. Sabiendo que la potencia eléctrica es de 15 vatios y la tensión es de 12 voltios, calcular estos datos:

  1. a. La resistencia eléctrica.
  2. b. La intensidad de corriente.

9. Describa la siguiente figura y nombre cada una de sus partes, e indique de qué elemento se trata:

Images

10. Nombre las partes de una batería.









11. Comente las diferentes formas de acoplamiento de una batería y los valores que tendría en cada caso, con una batería de 12 voltios.









12. ¿Cuál es la resistencia que ofrece un motor eléctrico si, conectado a una fuente de alimentación, consume 0.05 A cuando su tensión es de 12 V?









13. Rellene la tabla indicando la operación que ha hecho para su resolución:

LEY DE OHM
Voltaje (V) Intensidad (A) Resistencia (Ω)
50 3
3 2
12 45

14. Calcule la energía eléctrica sabiendo que el diferencial de potencial es de 12 voltios y la carga eléctrica q entre dos puntos es de 9 · 109 N.









15. Calcule la cantidad de calor que desprende un conductor de resistividad 1.5 · 10-8 Ω · m de 60 m de longitud y sección transversal 1.5 mm2 cuando está sometido a una diferencia de potencial de 12 V durante un 1/4 de hora.
