Cubierta de un libro con estampación tipográfica
Hablar de proceso de estampación de tapas es hablar de la encuadernación y de la historia del libro.
Los antecedentes del libro se sitúan en Roma con los llamados códices, (pliegos separados o unidos). En Egipto se escribía sobre papiros, que eran pliegos no cosidos con texto e imagen. En la Edad Media surgirían los manuscritos iluminados, hechos a mano. La realización de los manuscritos era delicada y laboriosa. Se usaban diferentes tintas y oro, de ahí el nombre de iluminado, debido a que la hoja de oro reflejaba luz.
En la primera mitad del siglo XIV aparece en Europa la xilografía, grabado sobre madera, y con ella la estampación, proceso de impresión para conseguir un diseño. Gracias a esta se obtiene el procedimiento de multiplicación seriada y mecánica de copias idénticas a partir de un original.
En el siglo XV la creación de tipos móviles (piezas metálicas tipográficas de fácil reproducción) hace que en 1440 en Alemania y de la mano de Johannes Gutenberg surja la imprenta, haciendo los libros más baratos de producir y facilitando su difusión. Los primeros libros impresos (incunables) marcaron el modelo a seguir hasta el siglo XX. Con la revolución industrial en el siglo XIX, la fabricación de papel y las nuevas técnicas de encuadernación abarataron aún más los costes de producción de libros. Con el nacimiento del diseño gráfico en la escuela de la Bauhaus como disciplina, muchos artistas participaron en la elaboración de cubiertas.
La estampación de tapas es un arte que desde su aparición hasta la actualidad ha evolucionado con los avances técnicos.
La parte anterior y posterior que cubre un libro se denomina cubierta o tapa. Las tapas pueden ser de materiales rígidos o flexibles (cartón, cartulina, plástico, etc.), revestidas de papel, cuero, tela, etc.
Las tapas llevan la información tipográfica o diseño que identifica el libro. El proceso de impresión de dicho diseño se denomina estampado.

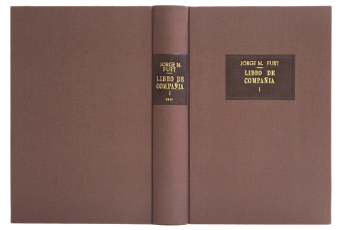

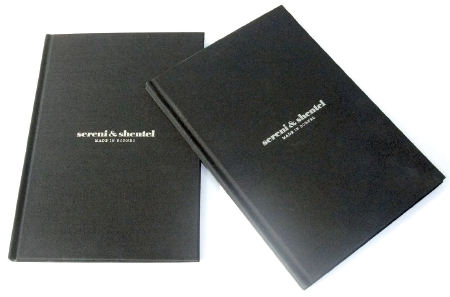

Cubierta de un libro con estampación tipográfica

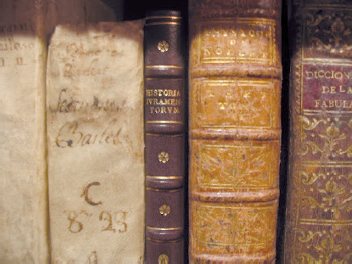

Libros estampados tipográficamente y con diseño (florones)
Cubierta de The Yellow Book, diseñada por Aubrey Beardsley, ilustrador de finales del siglo XIX.
Nota
No se debe confundir la cubierta de un libro con la portada, también llamada página interior o página de título. Esta lleva información como el título de la obra, autor, editorial, etc.
Actividades
1. Buscar artistas de diferentes épocas que hayan ilustrado o estampado tapas de libros.

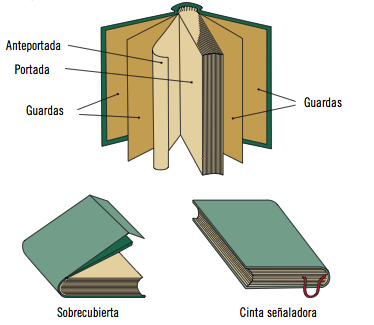

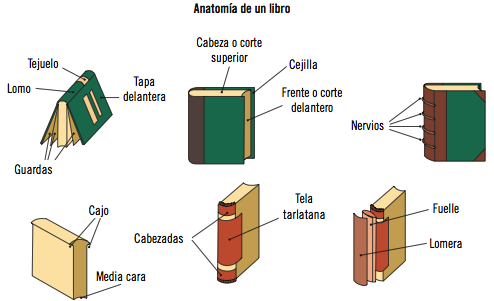

Además de las tapas, un libro está integrado por otras partes que determinan lo que se llama anatomía del libro. Esta se describe a continuación:
Lomos de libros
Tejuelos

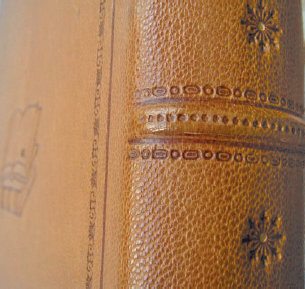

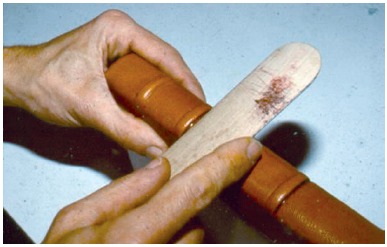

Nervios y entrenervios de un libro

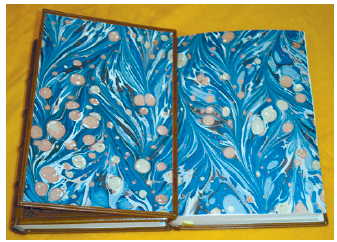

Guardas

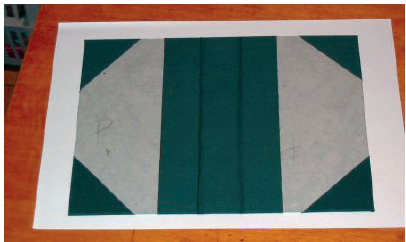

Puntas

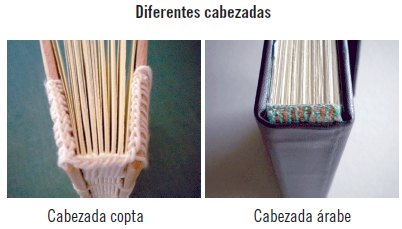

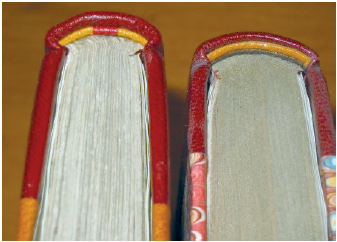

Cabezadas en piel

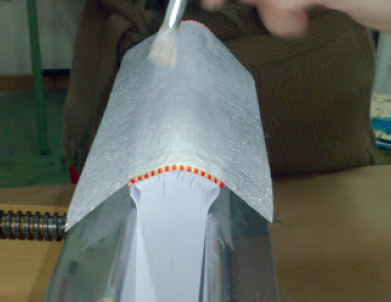

Colocación de la tarlatana en un libro

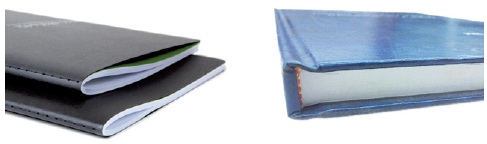

Encuadernación en rústica, donde se muestra la tapa blanda del libro, y encuadernación cartoné, donde se muestra la tapa dura del libro.
Sabía que...
La encuadernación se puede realizar cosiendo o encolando los pliegos que forman un libro. Se protegen para manejarlos con facilidad y presentarlos de forma artística. Existen diferentes tipos de encuadernaciones: encuadernación en rústica también conocida por tapa blanda (material flexible) y en cartoné, también conocida como tapa dura (material rígido).
Actividades
2. Razonar sobre si son necesarias todas y cada una de las partes de un libro.
3. Considerar sobre la necesidad de estampar los libros. Explicar para qué sirve.
El estampado puede ser plano o en relieve, para tapas duras, cubiertas, y sobrecubiertas. Se utiliza el estampado con laminaria, lámina holográfica, también llamado stamping, o clasificado como estampado en caliente, y se puede hacer manual o con maquinaria. Otro tipo de estampado es estampado en seco, solo para materiales rígidos. Existe una estampación en frío pero se utiliza para embases de productos de belleza y salud.
Recuerde
Se llama laminaria, lámina holográfica o stamping ya que la película metalizada está compuesta por láminas de oro, plata e incluso puede ser holográfica, sabiendo que la holografía es una técnica avanzada de fotografía que produce imágenes en tres dimensiones mediante láser.

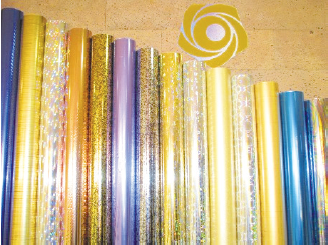

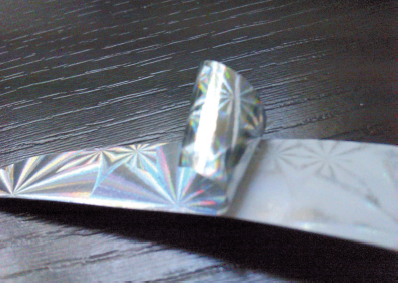

Lámina holográfica, con efecto tres dimensiones, que al moverla, parece que el diseño cambia.
2.1. Estampado en lámina o stamping
Mediante el efecto combinado de calor y presión se inserta un material (película metalizada) sobre el soporte, creando un efecto visual. A este tipo de estampado se le llama en lámina o stamping. La película metalizada está compuesta por láminas de oro, plata e incluso puede ser holográfica.
La película de stamping o de estampado (película metalizada) consta de varias capas: soporte de plástico, capa metalizada, y capa de cola termofusible.

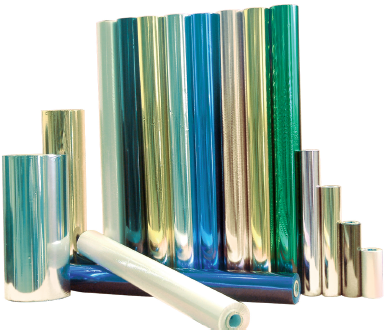

Películas de estampado de diferentes colores
El proceso de stamping se realiza mediante un molde de latón en imagen o texto. Ese molde (denominado matriz macho) tiene un saliente en relieve al que se le aplica presión caliente sobre la película de stamping haciendo que se funda la capa de cola o pegamento sobre el soporte. Después el calor y la presión despegan del soporte la película y lo transfieren al soporte a estampar.

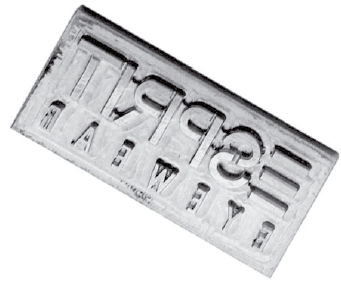

Matriz macho tipográfica para proceso de stamping
Nota
El stamping se realiza mediante la estampadora. Una vez en la máquina de estampado el molde se calienta y se presiona la lámina contra la tapa, cubierta, sobrecubierta o caja, es decir, sobre el soporte a estampar.
Actividades
4. Realizar un pequeño gráfico, esquema o dibujo del proceso de stamping.
2.2. Estampado en seco
Es un estampado en relieve que destaca sobre el fondo. Combinado con el estampado en lámina crea un resultado llamativo. Para este proceso se utilizan dos moldes calentados antes de la estampación, dos matrices: una macho, por su forma en relieve hacia fuera, y otra hembra, por su forma de relieve hacia dentro. El macho se aplica al dorso del material a estampar y contra la matriz hembra. La matriz hembra se aplica en la cara principal del material a estampar. De este modo se produce un hundimiento en el material y una contrapresión del estampado.

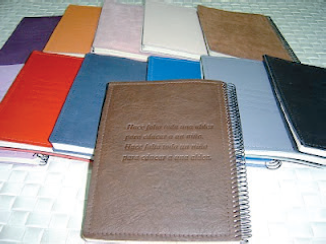

Ejemplo de estampado en seco con encuadernación en espiral
A su vez, existen dos técnicas de estampado en seco: el gofrado y el debossing.

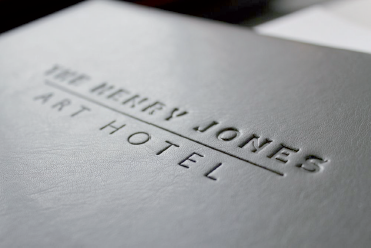

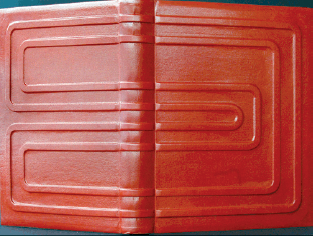

Ejemplo de gofrado

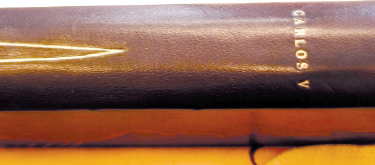

Ejemplo de debossing

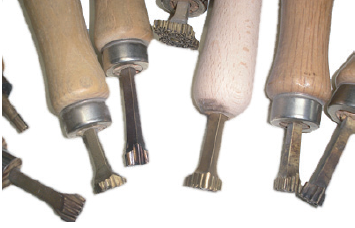

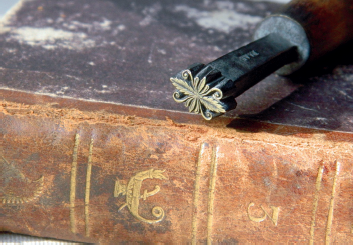

Diferentes hierros para estampación manual
Nota
Históricamente se han realizado estas técnicas con el uso de hierros o herramientas de bronce que al calentarlas, y presionando sobre el soporte, obtenían la estampación. En la encuadernación industrial el uso de maquinaria precisa para esta técnica es la troqueladora o estampadora.
Actividades
5. Describir el proceso de estampado en seco. Realizar un gráfico o dibujo que describa el proceso.
Sabía que...
El proceso de estampado es uno de los últimos pasos en el procedimiento de encuadernación. Puede ser seriado con maquinaria, o artesanal con técnicas como el mosaico, y realizado mediante superposición o yuxtaposición de pieles Existen técnicas como la serigrafía, técnica de impresión o estampación sobre cualquier material, sobre todo tela, o la aerografía, realizada con aerógrafo, utensilio que rocía la pintura o tinte.

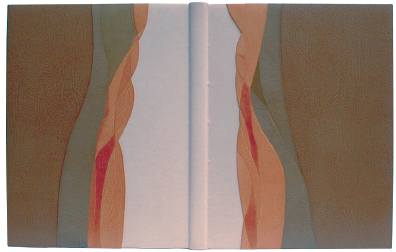

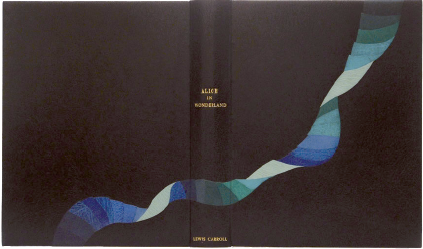

Alice in Wonderland de Lewis Carroll. Pleno cuero de cabra con mosaicos en relieve. El título está grabado en oro.
Cartas de Anastasio el Pollo. Pleno cuero de vaca y cabra dividido en siete planos formando las capas para el relieve.
Aplicación práctica
En un taller de encuadernación hay que estampar los títulos de dos libros. Uno es un ejemplar clásico sobre piel. El otro es un libro moderno sobre papel. Indique la técnica más adecuada para cada uno de las estampaciones de los libros.
SOLUCIÓN
Se utilizarán técnicas de estampación en seco. El gofrado al ser una técnica más antigua y tradicional es más adecuado para el libro clásico, mientras que el debossing es más conveniente para la estampación de un título más moderno. Ambos pueden estamparse sobre papel, piel, cartón, etc. y combinados y adaptados el diseño con la técnica de estampado con lámina darán resultados muy profesionales. Se podría estampar el primero gofrado en oro (por adaptarlo al clasicismo que requiere) y el segundo estampado con algún color.
Actividades
6. Razonar sobre si el estampado puede ser considerado arte o artesanía. Justificar la respuesta.
Para la estampación de encuadernación industrial se usan una serie de máquinas que hay que conocer y manejar para realizar un trabajo correcto. Estas se describen a continuación.
3.1. Prensa de dorar o estampadora
Se utiliza para estampar mediante presión de las planchas de oro, metal o gofradas en las cubiertas de los libros. La plancha adquiere la temperatura adecuada para la estampación mediante un sistema eléctrico que calienta la prensa. Decir dorar en encuadernación es aplicar texto o diseño mediante calor.

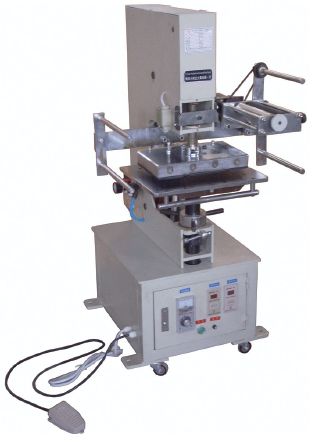

Prensa a volante o estampadora
Actividades
7. Señalar la diferencia entre una estampadora o prensa antigua y una actual.
3.2. Troqueladora caliente
Máquina compuesta de troquel para estampar títulos o bordes en las tapas de los libros. También conocida como prensa de troquelado o prensa de impresora de estampado. Se usa para materiales no metálicos (adhesivos, termo-resistentes). Corta materiales con una figura precisa.

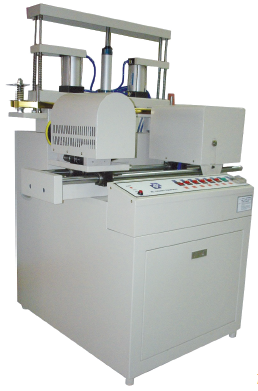

Troqueladora caliente
Definición

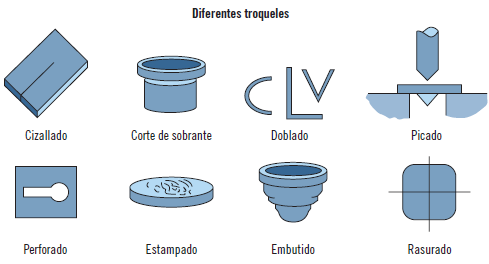

Troquel
Es la matriz de metal que produce el corte, la hendidura en el soporte o la estampación. Los hay de infinidad de formas y tamaños según la estampación que se vaya a realizar.
Actividades
8. Buscar y enumerar cosas de casa o del trabajo que estén estampadas con troqueles. Dibujar el troquel que pueda haber servido de matriz.
3.3. Glaxofonadora
Realiza automáticamente el plastificado. Utiliza una lámina de plástico muy fina (polipropileno) a la que se añade un pegamento termofusible. Esta lámina se presiona en caliente contra el soporte (la tapa del libro), fundiendo el pegamento e introduciéndolo en los poros del material. Ofrece un resultado final similar al barnizado, aunque con más brillo y mayor protección de la cubierta del libro.
Hay diversos procedimientos de plastificado: extrusionado y laminado.
Nota
Existen en el mercado numerosas máquinas y modelos, pero al tener todas las mismas características de estructura y funcionamiento, se pueden clasificar y conocer de forma general.

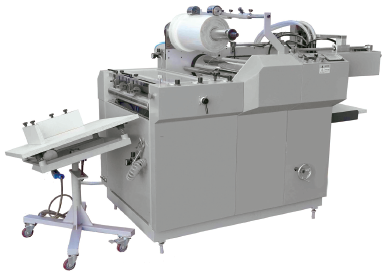

Glaxofonadora
Actividades
9. Buscar información sobre otras máquinas usadas para la estampación de cubiertas o impresión tipográfica. Comparar los resultados.
Los materiales con los que se trabaja en estampación de tapas son muy diversos. Se pueden encontrar rígidos y maleables y dependiendo de su dureza serán estampados, troquelados, cortados o embutidos. Los más utilizados son los siguientes:
Actividades
10. Mirar los diferentes libros que se tengan en casa y analizar las cabezadas que tienen. Buscar en internet los diversos tipos de cabezadas que existen.

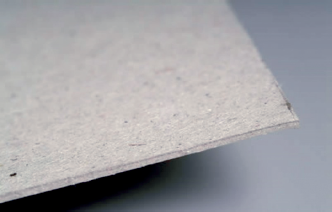

Cartón
Anilinas en polvo
Corte de los libros pintados

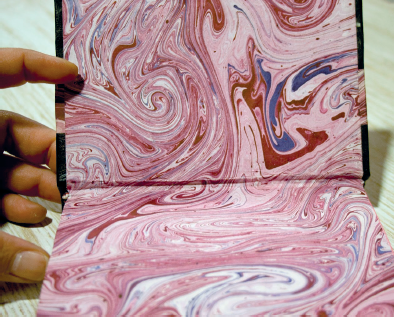

Guardas con la técnica del marmoleado

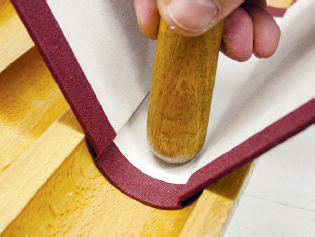

Pegado de la percalina
Cubiertas de piel de cabra
Actividades
11. Señalar qué material se cree que es más conveniente para la estampación de tapas. Justificar la respuesta.
Estampación de película de oro
Estampación sobre huella
Actividades
12. Buscar en internet dónde comienza y desde cuándo se remonta el uso del oro en la estampación de libros.
Películas de estampado
Actividades
13. Enumerar otros materiales que puedan ser usados en la estampación de tapas de libros.
Aplicación práctica
Elija el material adecuado para encuadernación de tapa dura recubierta y estampado y encuadernación en cartoné recubierta y estampado.
SOLUCIÓN
Los soportes que se pueden usar en cartoné (tapa dura) son rígidos, por lo tanto, se utilizará el cartón gris que puede ser recubierto de tela, piel, papel, etc., todos ellos materiales que pueden ser estampados.
Para la encuadernación rústica se elegirá cartulina, material flexible, que también puede ser recubierta de papel, tela, e incluso piel.
El control de calidad son todos los recursos necesarios realizados para detectar los posibles errores en la estampación de tapas. Es por tanto una organización de servicio para cumplir las especificaciones establecidas por la ingeniería del producto.
La principal función de un control de calidad es el análisis del producto. Se estudian datos, se prevén errores y se identifica la calidad del producto.
Aquel producto que no se ajuste a los criterios mínimos de fabricación será eliminado, evitando costes del material.
Recuerde
El control de calidad es el sistema de análisis de la calidad del producto. En este caso, cada estampación realizada debe adecuarse a unos objetivos marcados y obtener unos resultados, subsanar los errores que se puedan producir. De no ser así, el producto sería eliminado sin ser corregido dicho error.
La calidad de un producto se controla con inspecciones y pruebas de muestreo que verifiquen que las características del mismo son las correctas, mínimos necesarios para la óptima producción.
Definición
Muestreo
El control de calidad se realiza a través de muestras, asegurando que los resultados de estas obtengan la calidad necesaria. Este proceso se llama muestreo.
Actividades
14. Indicar si considera necesario el control de calidad en la estampación de tapas. Justificar la respuesta.

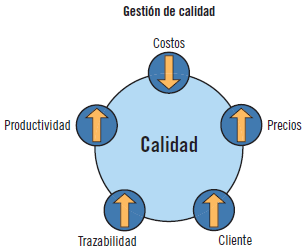

5.1. Gestión de calidad
La gestión de calidad se ajusta al cumplimiento de los requisitos de calidad. Trata de tener en cuenta dos puntos:
En la gestión de calidad es necesario determinar si es posible la producción y realización del producto bajo unos costes coherentes, pero también hay que tener en cuenta otros factores: precios acordes, alta productividad, gran cartera de clientes, y trazabilidad del producto.
Definición
Trazabilidad
Medida o valor de un estándar (nacional o internacional) a través de una cadena continua de exámenes que sirven para identificar un producto.
Un sistema de gestión de la calidad está integrado por los mecanismos documentados del proceso de trabajo técnico que recoge las operaciones de maquinaria o equipos de trabajo y la información necesaria para satisfacer al cliente.
Nota
La gestión de calidad se ocupa del proceso de información de maquinaria, equipos, y proceso para la satisfacción del cliente del resultado final.
La normativa que se ocupa de recoger dichos procedimientos estándares es la norma ISO 9001. Se debe aplicar un SGC (Sistema de Gestión de Calidad) para:
5.2. Parámetros de control
Todo el conjunto de cálculos, parámetros y datos estadísticos dentro de la gestión de calidad se puede comprobar con las curvas de eficacia.

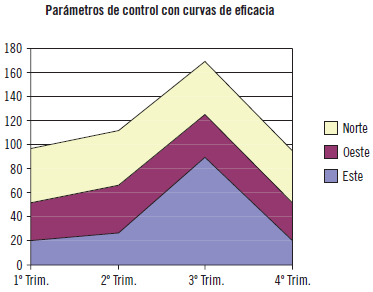

Las curvas de eficacia son gráficos que reflejan los porcentajes obtenidos de los exámenes de control realizados a lo largo de una temporada en la empresa del producto.
Aplicación práctica
En un sistema de gestión de calidad analice los siguientes puntos: productividad 45%, costes 50%, clientes 80%, trazabilidad 85% y precios 70%.
SOLUCIÓN
Una productividad del 45% no es muy alta, por lo que se debe elevar la producción. Los costes deben ser bajos, teniendo en cuenta que son el 50% se deberán reducir algo más, planteando soluciones que abaraten el material. Un 80% de clientela es un porcentaje adecuado, aunque considerando que se debe subir la producción, también se incrementará la clientela. El 85% de trazabilidad es un indicador apropiado, ya que quiere decir que se ponen los medios para analizar el producto, aunque se podría subir un poco más. Unos precios del 70% son elevados, por tanto, se deben ajustar a la calidad del producto. Si estos suben también debe aumentar la calidad de las estampaciones de las tapas.
La normativa de seguridad y salud vinculada a la estampación de tapas pretende, por un lado, prever los riesgos en el trabajo, y por otro, determinar las acciones preventivas y/o de protección a la salud, minimizando factores de riesgo y aplicando medidas sanitarias de primeros auxilios en caso de accidente o siniestro.
6.1. Normativa seguridad, salud y gestión ambiental
Las normas de gestión de la calidad y el medio son la ISO 14001:2004 de Gestión Ambiental, y Norma ISO de Seguridad y Salud OHSAS 18001.
Definición
Normas ISO
Legislación establecida por la (Organización Internacional para la Estandarización) donde se recogen normas y comportamientos que deben adquirir las empresas para una correcta y saludable gestión del trabajo y del medio ambiente.
6.2. Ergonomía y antropometría. Conceptos
Ergonomía y antropometría son conceptos que sirven para minimizar los riesgos de lesión o accidente laboral y trabajar con los equipos, maquinaria y lugar de trabajo de forma correcta.

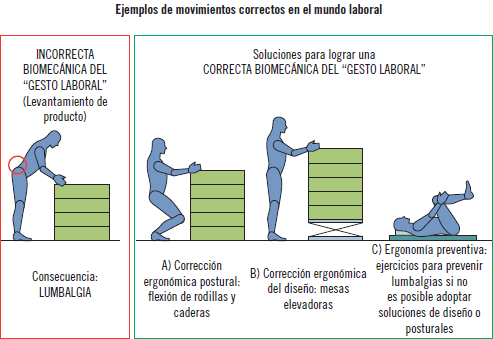

La ergonomía es la disciplina que se ocupa del diseño de los lugares laborales, máquinas que coinciden con la fisonomía, psicología y anatomía humana. Se busca la correspondencia de tres elementos: humano, máquina y ambiente para una correcta seguridad y salud laboral.
Con ella se pretende la adaptación de la maquinaria al ser humano, por ejemplo, la estampadora es de un tamaño adecuado para que pueda ser utilizada por una persona a su medida, y si es manual, la palanca tendrá la altura del brazo extendido y acorde al movimiento de este.
Recuerde
El concepto de ergonomía consiste en el diseño de maquinaria y lugar de trabajo adaptado al ser humano para un correcto uso saludable evitando lesiones.
La antropometría estudia las medidas del ser humano para el diseño industrial de productos adaptados según el sexo, raza, edad, etc. dependiendo de la dimensión y estructura humana y la actividad realizada.
En el mundo laboral es importante este concepto ya que se refiere a las posturas que se deben tomar respecto a la maquinaria utilizada para una seguridad y salud óptima en el trabajo.
Nota

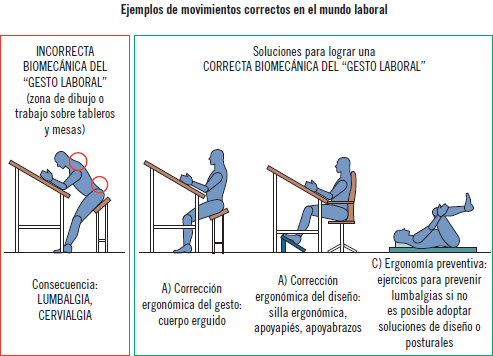

La antropometría estudia la medida del ser humano y la actividad y movimiento realizados, que de forma correcta evitarán esfuerzos innecesarios y lesiones ocasionales.
Actividades
15. Diferenciar los conceptos de ergonomía y antropometría y poner ejemplos de cada uno de ellos en un taller de estampación de tapas.
6.3. Introducción al concepto de medio ambiente
Medio ambiente es todo lo que rodea a las personas y a su actividad. El medio ambiente está integrado por todos aquellos factores con los que el ser humano interactúa y sobre los que se puede ejercer un impacto negativo o positivo.
La demanda de actividades respetuosas con el entorno natural ha provocado formas de producción sostenibles. El desarrollo sostenible es aquel que satisface las necesidades del presente sin comprometer generaciones futuras, es decir, no agota los recursos naturales para que generaciones venideras los puedan también disfrutar.
En el caso de un taller de estampación, que utiliza materias primas como cartón y papel, se deberán prever políticas para el abastecimiento, utilización y reciclaje de este material, haciendo un uso coherente y responsable.
Importante
El medio ambiente es todo lo que rodea al ser humano. Respetarlo y crear actividades de desarrollo sostenible es positivo para el abastecimiento de materiales presentes y futuros.
Desarrollo sostenible
6.4. Gestión medioambiental en la empresa
Las necesidades medioambientales y su desarrollo sostenible obliga a las empresas a regirse por:
Como solución al problema medioambiental de las empresas e industrias se crean los SGMA (Sistemas de Gestión Medio Ambiental). Son sistemas que regulan los impactos medioambientales y gestionan el ahorro de energía y recursos.
Un objetivo importante en la gestión medioambiental relativa a la estampación de tapas es el aprovechamiento de recursos (materias primas, energía, etc.) y el aprovechamiento y minimización de residuos que puedan generarse con las máquinas de estampación de tapas (plásticos contaminantes, residuos de metales, etc.).
Aplicación práctica

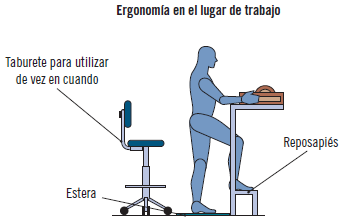

Normalmente, en su taller de estampación de tapas el trabajo se realiza de pie pero hay un compañero que sufre de dolores en las piernas. Teniendo en cuenta los conceptos de ergonomía y antropometría, ¿qué solución cree usted que puede recomendar a su compañero?
SOLUCIÓN
Aunque el trabajo se realice de pie se debe tener cerca una silla para descansar las piernas de vez en cuando. También se podrá usar reposapiés y realizar ejercicios de estiramientos, en este caso de las piernas, para evitar lesiones y cansancio.
Actividades
16. Indicar qué puntos o factores considera importantes en una gestión ambiental en la estampación de tapas.
En este capítulo se ha visto la importancia de la estampación de tapas dentro del sector de la encuadernación, teniendo como precedente la encuadernación artesanal a la encuadernación industrial en rústica y tapa dura.
Se ha conocido el proceso de estampación de tapas, las diferentes técnicas empleadas, y la maquinaria y herramientas necesarias para su producción.
También se ha introducido el tema de control de calidad en estampación de tapas para tener en cuenta una fabricación correcta y profesional de cara a la producción de este trabajo.
Para finalizar se ha visto la normativa relativa a seguridad, salud y medio ambiente en este sector industrial. Conociendo las medidas básicas de seguridad y salud, así como de medio ambiente, se trabajará de forma correcta con las personas, materiales, máquinas, productos y el entorno natural y social.
1. La anatomía de un libro es:
2. Complete la siguiente oración.
El estampado en ____ es un estampado en _______ que destaca del fondo. Existen dos técnicas de estampado en seco: __ ________ y el __________.
3. La técnica del gofrado es:
4. La técnica de debossing...
5. El proceso de stamping se realiza mediante...
6. La película de estampado consta de las siguientes capas...
7. Indique si las siguientes frases son verdaderas o falsas.
El estampado en caliente se produce cuando la temperatura del material a deformar es menor a la temperatura del proceso.
Cuando la temperatura del material a deformar es mayor a la temperatura del proceso se realiza la estampación en frío.
8. Relacione los siguientes elementos.
9. El cartón, elemento esencial para las tapas, puede ser de diferentes colores siendo uno de los más usados el de...
10. Los diferentes tipos de papel según su uso pueden ser:
11. La piel, material tradicional para cubiertas de libros, puede ser:
12. Relacione los siguientes elementos.
13. Indique si las siguientes frases son verdaderas o falsas.
La ergonomía es la disciplina que se ocupa del diseño de los lugares laborales y de máquinas que coinciden con la fisonomía, psicología y anatomía humana.
La antropometría estudia las medidas del ser humano para el diseño industrial de productos adaptados a él según el sexo, raza, edad, etc.
14. Una máquina ergonómica es:
15. El desarrollo sostenible es:
