Para la correcta instalación de una fachada transventilda, es necesario conocer dónde se van a realizar las fijaciones de esta al edificio y cuáles son los tipos de fijaciones que se van a encontrar en el mercado.
Dichas fijaciones se van a realizar sobre un elemento del edificio denominado soporte, el cual va a ser normalmente la estructura de dicho edificio, que, a su vez, será mediante estructura de pilares y vigas de hormigón o acero por lo normal o quizás mediante muros de carga.
En el presente capítulo, se van a describir los tipos de soporte y las características que deben poseer. También se verán los sistemas de fijación existentes y los requerimientos en prestaciones que deben cumplir (cuyo uso dependerá básicamente del tipo de soporte donde se va a anclar) y la corrección de los defectos que se deban realizar del soporte.
En primer lugar, se va a definir soporte de la fachada transventilada como el elemento constructivo donde va a ir anclado todo el sistema de fijación. Dicho elemento podrá ser la misma estructura del edificio u otro elemento, como puede ser un cerramiento de fábrica, el cual transmita la carga a dicha estructura.
Por lo tanto, habrá que tener en cuenta que el soporte debe ser capaz de resistir la carga a la que va a ser sometido por la fachada transventilada y que estará sometido a una deformabilidad que deberá ser tenida en cuenta a la hora de compatibilizar su interacción con la fachada transventilada.
Es de suma importancia tener en cuenta que la fachada transventilada va a sufrir acciones de todo tipo, como pueden ser del viento, sísmicas, gravitatorias y térmicas, por lo que serán transmitidas al soporte, el cual, a su vez, las transmitirá en su caso a la estructura principal del edificio si es que dicho soporte no lo fuera. En consecuencia, el soporte debe garantizar la estabilidad ante dichas acciones. A estas hay que añadirles las que el revestimiento anclado mecánicamente le va a requerir para su propia estabilidad y que le va a transferir de forma directa a través de los correspondientes anclajes.
Importante
La norma UNE 41957-1 regula las condiciones de los anclajes para revestimientos en edificios.
Actividades
1. Indicar a qué tipo de acciones se puede ver sometida una fachada transventilada.
2.1. Cerramiento de soporte de la fachada transventilada
Según el material con el que esté construido el cerramiento del edificio que va a soportar la fachada, tendrá una mejor o peor aptitud para el sustento adecuado de dicha fachada. En la siguiente tabla, se puede ver una clasificación inicial de la aptitud de dicho soporte frente a los esfuerzos a los que va a ser sometido por las cargas de dicha fachada.
| CERRAMIENTO | RESISTENCIA |
| Ladrillo hueco | Inaceptable |
| Bloque de hormigón hueco | Inaceptable |
| Bloque de termo-arcilla | Buena |
| Bloque de hormigón macizado | Buena |
| Ladrillo perforado | Buena |
| Ladrillo macizo | Muy buena |
| Muro de hormigón armado | Excelente |
Recuerde
El dimensionamiento de los anclajes vendrá siempre condicionado por la resistencia del soporte donde se van a anclar.
Lógicamente, el dimensionamiento del anclaje de la fachada se hará teniendo en cuenta la resistencia del material.
Sabía que...
Se puede reforzar la resistencia de un cerramiento de ladrillo o de bloque mediante un enfoscado de mortero de cemento resistente.
Actividades
2. Indicar qué soporte será más resistente: uno de fábrica de ladrillo cerámico perforado o uno de bloque de hormigón hueco.
2.2. Estructura soporte

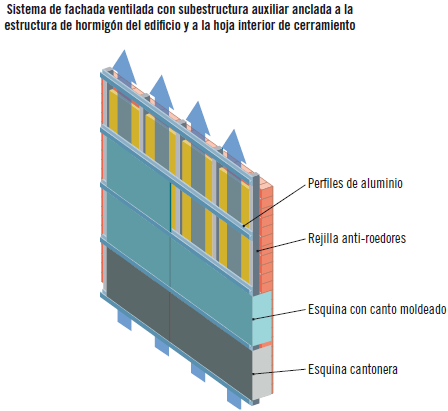

En el caso de que el cerramiento del edificio no tenga las suficientes prestaciones mecánicas para soportar los anclajes de la fachada transventilada, se puede proceder a fijar los anclajes de dicha fachada sobre la misma estructura del edificio que, normalmente, será de hormigón armado o de acero.
En este caso, la estructura portante de la fachada se anclaría a pilares y cantos de forjado. Es muy importante el control de la deformabilidad de la estructura soporte y del sistema de la fachada, ya que ambas tendrán unas limitaciones estrictas para que no se produzcan roturas de la fachada.
Recuerde
Independientemente del sistema de anclaje que se utilice, siempre es necesario tener presentes las juntas de dilatación y estructurales del edificio y de la propia fachada.
A la hora del dimensionado de los anclajes al soporte, será también necesario considerar el espesor del aislamiento y la cámara de aire de dicha fachada a la hora de determinar las longitudes de dichos anclajes. Normalmente, el aislamiento térmico será poliuretano proyectado y lana de roca de distintos espesores, siendo lo habitual entre 3 y 5 cm.
2.3. Condiciones del soporte
El soporte interior debe tener unas condiciones básicas de planeidad, resistencia estructural y nivelación, cumpliendo la normativa correspondiente. De este elemento constructivo, el que más preocupa es el que se construye con fábrica, cerámica o bloque de hormigón vibrocomprimido, de tal forma que solo se recomienda emplear como soporte el ladrillo macizo o, a lo sumo, perforado, o bien el bloque si la tabica del mismo alcanza los 40 mm de espesor. Esto es debido a la dificultad real de asegurar un correcto empotramiento o apoyo de un anclaje aislado en fábricas muy huecas, incluso empleando tornillería con tacos especialmente diseñados para ello.
Desplomes o nivelación
Respecto a los desplomes, el desnivel del soporte vendrá limitado por la capacidad de corrección que permita el soporte a utilizar, lo cual será indicado por el fabricante de dichos elementos. Normalmente, un sistema con fijación mediante sistema de perfilería soportará desplomes en el soporte de un máximo de 30 mm.
Resistencia estructural del soporte
Se verificará la resistencia de los anclajes sobre el soporte, realizando un cálculo estadístico de la resistencia de los anclajes a emplear en base a una serie de extracciones in situ sobre la estructura soporte. Se rechazarán elementos sueltos en el soporte. La unión del soporte con las fijaciones debe garantizar unas fuerzas de cizalladura de 500 kg.
Definición
Fuerza de cizalladura
También denominada tensión cortante, es a la que se somete la pieza por fuerzas en la propia superficie de actuación. Por ejemplo, a la que se ve sometida un remache que une dos chapas metálicas que tienden a resbalar una sobre la otra.
Planeidad del soporte
El defecto del soporte respecto a su planeidad deberá ser absorbido por las juntas y anclajes del sistema de sujeción de la fachada ventilada y vendrá indicado en la documentación técnica suministrada por el fabricante.
Por regla general, es complicado garantizar la resistencia mecánica suficiente de fijaciones instaladas en cerramientos de ladrillo hueco o de bloque hueco de hormigón, ya que no se va a conocer exactamente si el anclaje se va a realizar en un hueco, tabica o llaga. Por eso, en el caso de que se vayan a realizar fijaciones puntuales, será recomendable y prácticamente obligatorio que la fábrica sea de ladrillo macizo o perforado. En caso contrario, hay que recurrir a anclajes mediante perfilerías.
Recuerde
Un sistema de fijación mediante perfilerías, unido a la estructura del edificio, dará más garantía de resistencia mecánica que los sistemas de fijación puntuales.
Actividades
3. Indicar cuál es el máximo desplome que puede tener un soporte de una fachada ventilada.
Aplicación práctica
Le encargan comprobar en una obra realizada mediante muros de carga de ladrillo hueco doble si se pueden comenzar los trabajos de colocación de fijaciones para una futura fachada transventilada aplacada con piedra natural y comprueba que dichos muros tienen desplomes aparentemente excesivos y zonas de dudosa resistencia. Indique qué parámetros comprobaría y qué medidas indicaría para corregirlos.
SOLUCIÓN
Los parámetros a comprobar son planeidad, que los desplomes sean inferiores a 30 mm y la resistencia si el material donde se pretende anclar no se considera como apto (hormigón, ladrillo macizo, perforado o bloque macizo de hormigón). Si una vez comprobados los desplomes, se consideran excesivos y la fábrica de ladrillo presenta zonas de dudosa resistencia, se recomendaría la aplicación de un mortero maestreado con el que se corregirían dichos desplomes y se reforzaría la resistencia del soporte de ladrillo. Para asegurar dicha resistencia, se indicaría que se realizase un control estadístico de la resistencia del paramento mediante la extracción de testigos o probetas y la comprobación de su resistencia en un laboratorio especializado.
Los elementos de fijación van a servir para conectar la hoja exterior de la fachada ventilada con la hoja interior. Básicamente, dependerá del tipo de materiales constructivos utilizados y de la magnitud de las cargas. La Norma UNE 41957 hace la siguiente clasificación:

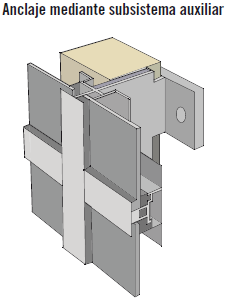

Los sistemas directos solo se pueden utilizar cuando el soporte es la hoja interior y además este es lo suficientemente resistente, como puede ser un cerramiento de ladrillo perforado o macizo. Los anclajes con perfilería o subestructura auxiliar se utilizarían en el caso de que la estructura constara de vigas y pilares, por lo que dicha subestructura iría anclada a la estructura del edificio en los cantos de los forjados y en pilares.

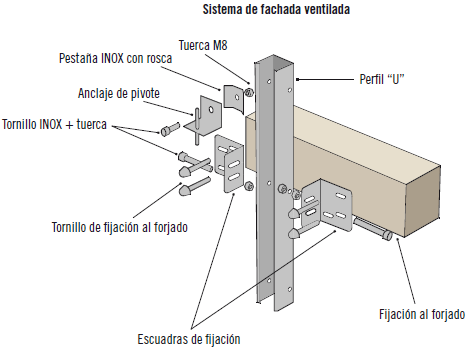

En el caso de estos sistemas de fijación del soporte mediante estructura con perfilería, se distinguirán las siguientes partes:
Actividades
4. Indicar qué elemento ancla el sistema al soporte y cuál al aplacado en un sistema de perfiles.
Actividades
5. Enumerar los tipos existentes de fijación mediante tacos.
La elección del tipo de anclaje va a depender fundamentalmente del sistema de unión al revestimiento y el sistema de unión al soporte. Hay que tener muy presente evitar cualquier desprendimiento de la fachada ventilada, por lo que esto dependerá de la sección o superficie de contacto entre el anclaje y el aplacado.
Ejemplo
Un apoyo sobre un pasador será menos resistente que un apoyo sobre una uña o sobre un perfil. Un defecto muy común es el desprendimiento de aplacados de piedra cuando se utilizan apoyos de pasador y se realizan las perforaciones in situ cuando el espesor del aplacado es insuficiente.
Otro factor importante es que se deben utilizar anclajes con regulación en las tres dimensiones, ya que, si no, se pueden dar malas regulaciones o incluso realizar mayores perforaciones in situ del aplacado.

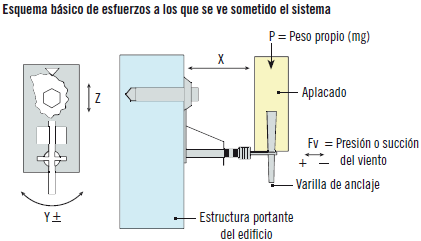

A la hora de conocer los esfuerzos a los que va a ver sometido el sistema de fachada transventilada, hay que tener en cuenta lo que indica la norma UNE y serán los esfuerzos que tienen como origen:
Estas acciones son de gran importancia, debido a que cualquier fallo de cálculo o de ejecución puede dar lugar a desplomes del aplacado.
Por lo tanto, la estabilidad de la fachada depende tanto del correcto dimensionamiento de las placas de anclaje como de la adecuada elección del sistema de fijación al anclaje.
Recuerde
Los anclajes siempre deben permitir el ajuste del aplacado en las tres dimensiones.
A los sistemas de fijación se les va a solicitar que cumplan una serie de prestaciones, como son:
Aplicación práctica
Tiene que elegir un sistema de fijación de fachada ventilada de un edificio con estructura de acero y la primera hoja de cerramiento con fábrica de ladrillo hueco doble. Indique qué tipo de fijación elegiría.
SOLUCIÓN
Si se tiene en cuenta que el edificio cuenta con una estructura de acero, es decir, con pilares y vigas, y que además la hoja interior del cerramiento es de ladrillo hueco, el cual no garantiza la resistencia mecánica, lo lógico es elegir un sistema mediante perfilería fijada al soporte estructural del edificio, es decir, a pilares y vigas principalmente. Respecto a la unión de las ménsulas al soporte, al tratarse este de acero, sería más fácil soldarlas al soporte.
Actividades
6. Dibujar un esquema en el que se indiquen los distintos elementos que componen un sistema de fijación de una fachada transventilada a una estructura de un edificio.
Para la instalación de una fachada transventilada, es fundamental conocer los tipos de soporte que se van a encontrar en los edificios y cuáles serán los ideales para la instalación de este tipo de sistemas. El soporte va a ser el elemento donde va a ir fijada la fachada y puede ser un cerramiento de ladrillo cerámico, de bloque de hormigón o un soporte estructural cuando la fachada va fijada a la estructura o esqueleto del propio edificio. Es de suma importancia el estado de dicho soporte, porque de este dependerá la garantía de resistencia de todo el sistema. Siempre será recomendable que el cerramiento sea de ladrillo macizo, perforado o bloque de hormigón relleno.
Los tipos de fijaciones se dividen en dos grandes grupos: puntuales y mediante perfilería. Los primeros se utilizarán cuando el soporte sean cerramientos de fábrica y los segundos cuando el soporte sea estructural. Dentro de los distintos tipos, están los regulables, mediante distintos tipos de fijación.
A los anclajes se les van a solicitar una serie de requisitos, como son la resistencia a la corrosión, impedir la acumulación de agua en el sistema y la posibilidad de reparaciones de los elementos del sistema.
1. Las características a comprobar en un soporte son:
2. De las siguientes afirmaciones, diga cuál es verdadera o falsa.
a. Un soporte de ladrillo cerámico hueco es más resistente que uno de ladrillo perforado.
b. Un soporte de bloque de hormigón hueco es menos resistente que uno de ladrillo cerámico macizo.
c. Un soporte de bloque de termoarcilla es más resistente que uno de hormigón hueco.
3. Complete la siguiente oración.
Los sistemas ________ solo se pueden utilizar cuando el ________ y además este es lo suficientemente ________, como puede ser un cerramiento de ________.
4. La norma que regula las condiciones de los anclajes para revestimientos en edificios es:
5. Relacione los siguientes elementos.
6. Una fijación mediante perfilería garantiza...
7. La resistencia estructural de un soporte debe ser, como mínimo...
8. El desplome de soportes debe ser, como mínimo...
9. Relacione las siguientes características de las fijaciones.
10. Indique verdadero o falso. Un paramento de ladrillo cerámico hueco puede ser apto como soporte si se refuerza con un enfoscado de mortero maestreado.
