La piedra como material de construcción ha sido utilizada por el hombre a lo largo de toda su historia. Tiene buenas características como material resistente y, al mismo tiempo, es un elemento decorativo muy apreciado. La piedra natural se integra fácilmente en las construcciones, tanto en sus exteriores como en sus interiores, ya que produce una sensación de contacto con la naturaleza que aporta sensación de confort y seguridad y es un motivo de distinción y categoría que ofrece un sin fin de soluciones y posibilidades tanto en lo decorativo como en lo funcional.
La piedra natural es un elemento del pasado, del presente y del futuro, ya que, a pesar de la tecnología y de las continuas innovaciones, sigue siendo un material de confianza para la arquitectura y la ingeniería.
La piedra natural es un material resistente y duradero. Se ha usado y se usa en todo tipo de construcciones, tanto en obras de edificación como en obras civiles, y puede encontrarse en las calzadas, acueductos y teatros romanos, en los distintos edificios monumentales de ayer y hoy, como son las catedrales, o en infinidad de plazas y espacios abiertos urbanos. También es muy apropiada para el arte funerario.

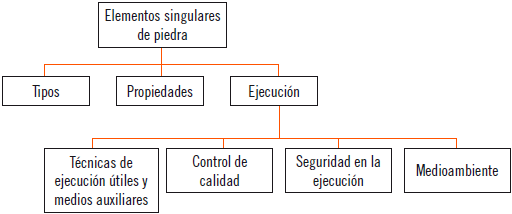

En este capítulo, se verán principalmente los grandes grupos de piedras, sus propiedades y las técnicas habituales de colocación, así como los elementos singulares en los que son utilizadas. También se tratarán los aspectos relacionados con su calidad, las normas de seguridad que están relacionadas con su ejecución y otros detalles importantes, tales como las medidas de protección medioambiental.
Existe en el mercado una gama amplía de tipologías de piedras naturales, cada una con características propias relacionadas con su naturaleza y formación. En España, hay canteras de extracción de todo tipo de piedra ornamental repartidas entre todas sus Comunidades Autónomas. Una buena parte de la extracción se destina a la exportación.

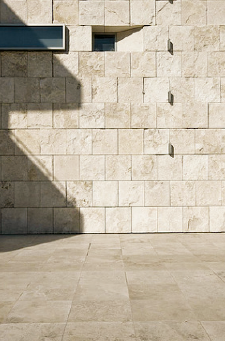

Ejemplo
Un ejemplo de edificio singular revestido en piedra procedente de España es el complejo cultural Grand Ship, en Shizuoka (Japón), con una superficie construida de 13.291 m2, sobre una parcela de 60.630 m2. Para el revestimiento del edificio, se utilizaron 59.657 piezas de pizarra verde española.
Las piedras naturales se extraen de la naturaleza y se manipulan según su posterior uso. Son creadas por los ciclos geológicos naturales y se presentan en distintos tipos de estructuras. Según su proceso de formación, pueden ser, por ejemplo, porosas o estar formadas en láminas o en granos. Según su naturaleza u origen, se pueden dividir las piedras en general (rocas) en:
En España, se pueden encontrar principalmente cuatro grupos o tipos de piedras naturales usadas como piezas ornamentales, que son:
Las piedras ornamentales se preparan tras su corte con fines principalmente decorativos, como pueden ser solados, revestimientos o elementos más singulares, tales como fuentes o escudos. Los usos más indicados de las piedras naturales son:

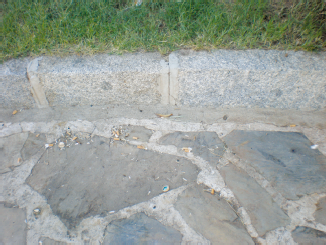

Pavimento exterior de lajas de pizarra gris con bordillo perimetral de granito macizo. El pavimento de pizarra se coloca con mortero de agarre sobre una solera de al menos 10 o 12 cm de espesor. El terreno debe estar compactado.
Las principales propiedades a valorar a la hora de elegir el tipo de piedra a emplear son:
Nota
Bancada higiénica es la que no favorece la proliferación de bacterias, hongos o microorganismos.
Dentro de los elementos singulares de piedra natural, es posible encontrar encimeras, chimeneas, columnas y dinteles, balaustradas y balconadas, escaleras macizas, figuras, esculturas y fuentes, mobiliario urbano, el arte fúnebre y hasta una gran variedad de mosaicos y puzles.
3.1. Encimeras
Las encimeras sirven como tapa o cierre superior de muebles. También sirven como mesa de trabajo y están expuestas a golpes, rayados y altas temperaturas, especialmente cuando se trata de encimeras de cocina. Suelen tener un canto (espesor) de 2,3 o incluso 4 cm. En cantos especiales, puede llegar a 6 cm. Para elegir una encimera, hay que tener en cuenta su ubicación, el gusto personal y la higiene.

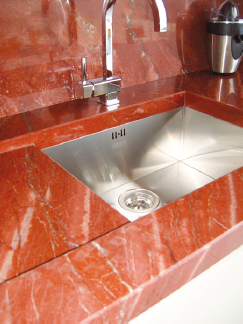

Encimera y frente de granito rojo
Ejemplo
Ejemplo de terminaciones de los cantos de las encimeras
El canto inclinado se hace en encimeras de 2 a 3 cm, inclinando ligeramente el canto visto, y el canto a inglete se usa en encimeras con gruesos de 5 o 6 cm.
3.2. Chimeneas
La piedra natural es muy empleada en el forrado de conductos exteriores y en el revestido de frentes interiores de chimeneas. En la elaboración de la chimenea en sí, se debe disponer de aislante térmico para que el calor no afecte a la piedra y evitar que rompa o se suelte por fallo del agarre. Se pueden utilizar piedras que soportan altas temperaturas y con un buen grado de adherencia a la masa. En ocasiones, se colocan lajas o anclajes en su sujeción para aumentar la durabilidad del revestido.

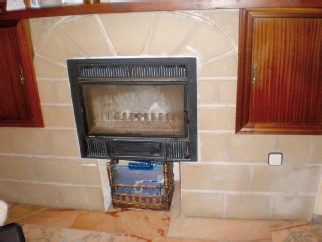

Chimenea con cajón de fundición revestida de piedra caliza. Se ejecutó hace más de veinte años y aún se conserva intacta. También se puede observar que el solado es un mármol anaranjado (las juntas son milimétricas).
3.3. Columnas, dinteles
Las columnas de piedra originalmente son elementos estructurales de sección cuadrada o circular para la sujeción de cargas, aunque desde los tiempos de la arquitectura clásica se han utilizado también como motivo decorativo, por lo que han ido apareciendo distintos tipos según su órdenes o estilos y sus posteriores evoluciones. En general, se pueden encontrar columnas monolíticas (de una pieza) o columnas formadas en tres partes diferenciadas (basa, fuste y capitel). El dintel es una viga que apoya sobre dos columnas en su parte superior y que descarga sobre las mismas. Sirve para formar pórticos y para dejar huecos en ventanas y puertas.

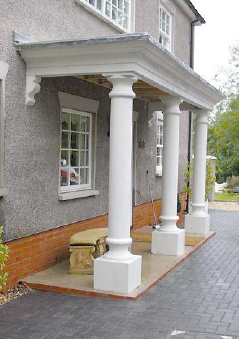

Pórtico de granito recto formado por dinteles rectos y columnas torneadas.
3.4. Escudos, gárgolas
En edificios monumentales y especialmente en los históricos, se pueden encontrar todo tipo de relieves y decoraciones e incluso escudos tallados en piedra y gárgolas. Las gárgolas son figuras de piedra con forma monstruosa y con fines decorativos que sirven además para desaguar las cubiertas y supuestamente ahuyentan a los malos espíritus.
Definición
Gárgola
Parte final, por lo común vistosamente adornada, del caño o canal por donde se vierte el agua de los tejados o de las fuentes.

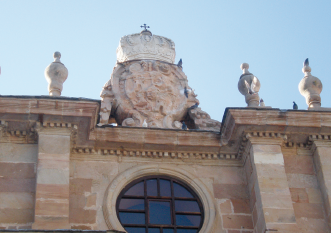

Escudo tallado en piedra de la Real Carolina. Palacio del Intendente Pablo de Olavide. La Carolina (Jaén).
3.5. Balaustradas, balconadas
Una balaustrada de piedra es un conjunto de balaustres de piedra que forman una barandilla, es decir, una barandilla hecha con balaustres que se apoyan sobre un zócalo o una barandilla inferior y soportan unos pasamanos o una barandilla superior. Una balconada de piedra es un balcón o mirador en voladizo construido con piedra, tanto el balcón como sus defensas, ya sean balaustradas o no.
Balaustrada de granito flameado (técnica donde se somete al granito a llama de alta temperatura para conseguir un aspecto con cierto relieve y rugoso).
Sabía que...
En las balaustradas, se intercalan pequeñas pilastras cada 4 o 5 balaustres para darle fortaleza al conjunto.
3.6. Escaleras macizas
Las escaleras macizas consisten en la colocación de peldaños macizos de piedra cortados en bloques de forma consecutiva, ascendiendo en nivel la altura de un peldaño. Es conveniente que tengan algún acabado que impida el deslizamiento.

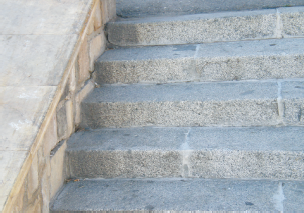

Escalera formada con peldaños de granito macizo sobre suelo compactado
Actividades
1. Medir un peldaño de las escaleras de una vivienda. Comprobar las medidas de la tabica y la huella.
2. Averiguar lo que pesa un 1 m3 de volumen de granito y calcular lo que pesaría un peldaño macizo de las dimensiones tomadas anteriormente.
3.7. Figuras. Esculturas. Fuentes
Dentro de los posibles elementos singulares que se pueden encontrar en piedra natural, están las figuras, las esculturas y las fuentes. Pueden estar aisladas o formando conjuntos monumentales y sus diseños obedecen normalmente a motivos históricos y del entorno. También pueden encontrarse integradas en todo tipo de edificios monumentales y pueden ser parte de fincas particulares. Se trata de elementos decorativos de diversas formas y dimensiones elaborados con piedra natural.

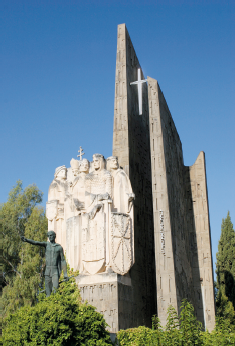

Monumento en conmemoración de la Batalla de las Navas de Tolosa (figuras talladas sobre piedra).
3.8. Mobiliario urbano: fuentes, bancos, pedestales, jardineras
El mobiliario urbano aparece en las ciudades para satisfacer las necesidades de las sociedades o comunidades urbanas. Sirve para complementar las zonas abiertas de pueblos y ciudades, tales como plazas o parques, zonas peatonales e incluso viales y, al mismo tiempo, es un elemento de adorno. Es de uso público y suele ser suministrado por los propios Ayuntamientos. Entre el mobiliario urbano, se pueden encontrar bancos, pedestales, jardineras y fuentes. Pueden ser elementos macizos, pero, en otras ocasiones, se trata de fábricas revestidas de piedra.
Los bancos macizos tienen forma de prisma y sirven como asiento. Las piezas que se emplean para formar los bancos no deben presentar defectos visibles, ni esportillamientos ni fisuras. La cara superior debe ser plana y puede estar pulida, aunque admite otros acabados, como puede ser el apomazado.

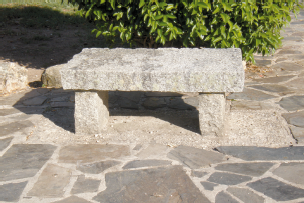

Banco con asiento y patas macizas de granito gris

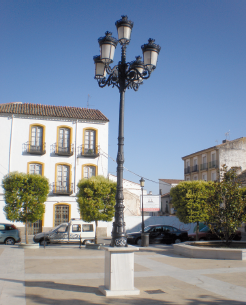

Farola para iluminación urbana sobre pedestal de mármol blanco. A la derecha, se ve una jardinera revestida en el mismo mármol.
Los pedestales pueden ser del tipo baja maciza o de fábrica forrados con piedra. Sirven como base de otros elementos urbanos, como pueden ser mástiles o farolas, columnas de madera y todo tipo de elementos verticales.
3.9. Arte funerario: lápidas, panteones, capillas y mausoleos
Se consideran arte funerario las obras ubicadas donde se depositan los restos mortales de las personas. En los cementerios, se pueden encontrar lápidas, panteones, capillas (iglesias pequeñas) y esculturas y adornos de piedra, como cruces.
Las lápidas son piedras llanas donde se inscriben epitafios o alguna nota en memoria de la persona difunta. Suelen ser de mármol o granito principalmente.
Los panteones son pabellones donde los familiares o amigos entierran a varias personas. Pueden estar hechos de piedras en su totalidad y dentro contienen las lápidas. Cuando se trata de un edifico lujoso, se llaman mausoleos.

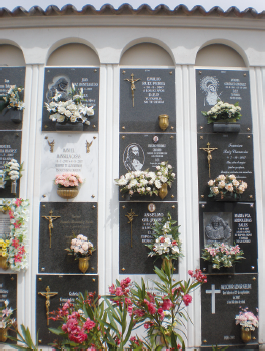

Conjunto de nichos con lápidas
3.10. Piezas especiales: mosaicos, puzles
Los mosaicos son piezas pequeñas de piedras llamadas teselas que se colocan sobre un fondo de cemento y pueden ser de diferentes colores. Pueden usarse para hacer desde cenefas y pequeños elementos decorativos hasta puzles bien definidos. El mosaico es una técnica de arte muy utilizada en la antigüedad y que aún se conserva y surge de la idea de crear imágenes o dibujos en superficies tanto verticales como horizontales. El mosaico puede colocarse en cualquier superficie seca que sea estable y que pueda soportar el peso del mismo.
Mosaico de piedra natural
Actividades
3. Hacer un esquema con los usos principales de la piedra natural.
4. Hacer un segundo esquema con los distintos tipos de elementos singulares de piedra natural.
5. Escoger 5 elementos de piedra natural del mobiliario urbano cercano e identificar el tipo de piedra y su origen.
Las piedras naturales deben cumplir las características exigidas en las diferentes normas. Lo primero que se debe comprobar es si la piedra tiene marcado CE, ya que, cuando un fabricante identifica su producto con dicho marcado, indica que este es conforme a las normas armonizadas y que cumple con las directivas europeas.
Las normas armonizadas derivadas de las directivas europeas en España afectan al tipo de material en concreto al que se refieren y son las siguientes:
| BANCOS | |
| UNE-EN 771-6 | Especificación de piezas para fábrica de albañilería. Parte 6: Piezas de piedra natural. |
| UNE-EN 1341 |
Baldosas de piedra natural para uso como pavimento exterior. Requisitos y métodos de ensayo. |
| UNE-EN 1342 |
Adoquines de piedra natural para uso como pavimento exterior. Requisitos y métodos de ensayo. |
| UNE-EN 1343 |
Bordillos de piedra natural para uso como pavimento exterior. Requisitos y métodos de ensayo. |
| UNE-EN 1469 | Piedra natural. Placas para revestimientos murales. Requisitos. |
| UNE-EN 12057 | Productos de piedra natural. Plaquetas. Requisitos. |
| UNE-EN 12058 | Productos de piedra natural. Baldosas para pavimentos y escaleras. Requisitos. |
| UNE-EN 12326-1 | Productos de pizarra y piedra natural para tejados y revestimientos discontinuos. Parte 1: Especificación de producto. |
| UNE-EN 12059 | Productos de piedra natural. Piedra masiva. Requisitos. |
Los requisitos que han de cumplir están relacionados con las propiedades de los materiales (del listado que se ha hecho anteriormente).
Ejemplo
Para la calificación como apto en el uso higiénico, la absorción de agua de la piedra debe ser menor del 0,5% y debe a su vez ser resistente a las agresiones químicas y a las manchas.
En la recepción del material, hay que centrarse en las siguientes cuestiones:
Los principales defectos que se pueden encontrar en los materiales de piedra son:
En caso de no haya conformidad, se reflejará en el acta de recepción correspondiente y se rechazará el material. El jefe de obra emitirá un informe donde refleje los motivos de rechazo y comunicará su decisión a la empresa suministradora.
Recuerde
Los requisitos de calidad de los elementos de piedra están relacionados con sus propiedades y los parámetros que indica la normativa sobre las mismas.
El contacto con distintos tipos de materiales puede producir variaciones físico-químicas a corto o largo plazo, especialmente cuando el contacto entre ellos es directo y sobre todo cuando se trata de un tratamiento sobre el material (por ejemplo un barniz sobre la piedra). Por eso, hay que asegurarse mediante las fichas técnicas o ensayos de laboratorio de que los materiales son plenamente compatibles. En el caso contrario, podría afectar a su durabilidad.
Cuando se trabaja en obra con los materiales y distintos elementos constructivos, se procura comprobar con especial atención todos los parámetros establecidos en el control de calidad de la obra (plan de control) y se pone especial atención a los puntos singulares. Cabe decir que las zonas donde interaccionan materiales de distinta naturaleza son puntos clave del control de su compatibilidad.
Para ayudar a controlar la obra, un elemento, un material o su ficha técnica, se puede realizar un listado de comprobación (en inglés check list) sobre la idoneidad del material u otros aspectos relacionados con la calidad de la obra. El listado de comprobación consiste en preparar en una columna un listado de las partes o conceptos a comprobar y por ejemplo dos columnas sencillas donde se pueda marcar Sí o No. También se puede incluir una última columna de observaciones para anotar zonas, incidencias, peculiaridades o cualquier otro dato. Se trata de una especie de encuesta sencilla sobre un producto o una solución determinada.
En los ensayos normalizados de laboratorio, se comprueba dicha compatibilidad entre los materiales, así como la eficacia cuando se trata de tratamientos. Normalmente, se hacen pruebas de envejecimiento acelerado para averiguar cómo se van a comportar los materiales en contacto a lo largo del tiempo.
Aplicación práctica
Realice un check list (listado de comprobación) para la recepción de una partida de encimeras de granito rojo.
SOLUCIÓN
| Lista de comprobación de materiales | |||
| Comprobaciones | Sí | No | Observaciones |
| Material es el del proyecto | |||
| Marcado CE | |||
|
Ensayos: Flexión Compresión Absorción de agua |
|||
| Color | |||
| Longitud | |||
| Ancho | |||
| Canto | |||
Las técnicas de colocación de los elementos singulares vendrán definidas en el proyecto de la obra y tendrán en cuenta el tipo de piedra, sus dimensiones, su ubicación, los medios auxiliares necesarios para su transporte y puesta en obra y las características del soporte sobre el que se va a colocar, así como el tipo de uniones entre el elemento y el soporte. Normalmente, se utilizan ligamentos del tipo mortero y adherentes combinados con sistemas de fijación mecánica.
6.1. Morteros y adherentes
El material de agarre de la piedra puede clasificarse en dos grupos fundamentalmente:
Los morteros de agarre de capa gruesa de cemento son más empleados para la colocación de elementos sobre superficies horizontales rígidas o el propio terreno, aunque, en ocasiones, son completados con capas finas de adhesivos aplicadas en la base del elemento a colocar. Se trata de un sistema económico que se adapta a las posibles irregularidades del material y es apto para elementos de peso, como pueden ser bancos o bordillos.
Los adhesivos ofrecen una gran adherencia y son aptos para cualquier soporte, pero son más corrientes para formatos más ligeros tipo baldosa o mosaico.
Nota
El doble encolado es una técnica de unión muy empleada en los revestimientos verticales para formatos de plaqueta, piedra de gran tamaño y poco espesor. Consiste en aplicar el adhesivo en el soporte donde se va a adherir la plaqueta y en la parte de atrás de la plaqueta.

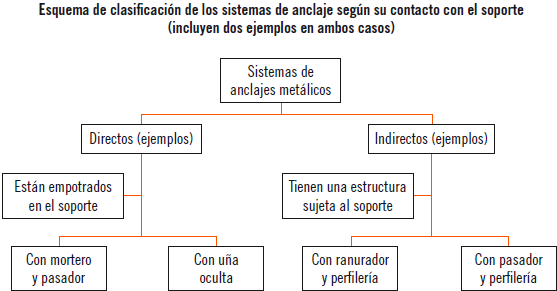

El anclaje metálico consiste en sujetar de forma puntual o continua con elementos metálicos la parte trasera de la pieza al soporte. Existe un gran número de sistemas de fijación mediante anclajes mecánicos. Los sistemas de fijación pueden ser vistos u ocultos. Para asegurarse de que la fijación es correcta, hay que comprobar la resistencia a flexión, de impacto y de arrancamiento del sistema. En caso de que la piedra esté en el exterior, también se deben considerar las acciones del viento.
Para establecer un proceso general en la colocación de los elementos singulares de piedras, se va a distinguir entres sus fases y procesos, las actividades principales de dichas fases, la secuencia de los trabajos y los recursos materiales y humanos que son necesarios para la colocación de los mismos:
Actividades
6. ¿Qué grosores de capa se emplean en los productos adherentes?
7. ¿Qué significa la expresión mortero M 1:6?
8. ¿Cuál es la unidad de medida de la resistencia de los morteros?
La documentación técnica recoge las características de los elementos de piedra y distintos materiales de la obra, así como sus características y su descripción detallada.
9.1. Características de las piezas de piedra: dimensiones, acabados. Características del soporte
Las piezas de piedra se caracterizan principalmente por sus dimensiones y por sus acabados, aunque también son importantes algunos aspectos visuales, como el color o el tono, y otros relacionados con su naturaleza. En todos los casos, independientemente de sus usos, tendrán que cumplir las prescripciones de las normas UNE (Una Norma Española) que les correspondan. Algunos tipos de acabados son:
Características del soporte
Los soportes deben ser estables y garantizar la estabilidad de los elementos a colocar, estar limpios, nivelados y endurecidos. Se puede tener como soporte la tierra natural, soportes directos como las cimentaciones, la capa de nivelación, los forjados y revestimientos, o soportes indirectos, como pequeñas estructuras o sistemas de anclaje.
9.2. Características de morteros, adherentes y/o sistemas de anclaje. Puntos singulares, remates y encuentros
Los morteros de agarre están compuestos de conglomerantes hidráulicos, áridos, agua y opcionalmente algunos aditivos. Suelen designarse con la letra M (mortero) y un número que indica su resistencia.
Ejemplo
M-10 es un mortero con una resistencia de 10 N/mm2 (a los 28 días de su colocación).
Los adherentes pueden ser cementosos, de polímeros (dispersión) o de resinas y ofrecen una gran adherencia por lo general.
| Designación elemental de los adhesivos | |
| Normal | C1 |
| Mejorado | C2 |
| Exclusivo de interiores | Ci |
| Adhesivo de polímeros | D |
| Adhesivo de resinas | R |
Normalmente, los anclajes metálicos consisten en grapas de seguridad adheridas con tacos o morteros. También se pueden emplear tornillos y barras metálicas unidas al soporte con resinas, según el elemento a colocar y las características del soporte que lo recibe.
Puntos singulares, remates y encuentros
Los puntos singulares, remates y encuentros, así como el resto de piezas especiales, deben mantener las mismas calidades y características que el resto de los elementos de la obra.
Cuando se examina un proyecto, es posible encontrarse con que se omiten detalles necesarios en el mismo, faltan partes por definir e incluso puede haber erratas.
Ejemplo
En la colocación de una base de granito que va a soportar un pilar de madera, se pueden encontrar todas las medidas relacionadas con sus dimensiones, pero se omite el tipo de resina a utilizar en el anclaje de la unión basa pilar o el anclaje es una barra de acero corrugado de 20 mm y se produce una errata y se escribe 200.
Para identificar los errores de un proyecto, hay que:
Actividades
9. Completar la lista de acabados de la piedra buscando las definiciones de raspado y flameado.
10. ¿De qué otra forma puede denominarse un adhesivo interior además de Ci?
11. ¿Qué es un adhesivo tipo D1? ¿Y uno tipo D2?
10.1. Propuesta de soluciones
En los casos en los que se considere que existe algún error o falta algún dato para la correcta ejecución de la obra, se deben revisar todos los documentos por si quedara definido o aclarado en otra parte de la documentación técnica que no se ha examinado con profundidad. Posteriormente, se debe pensar, buscar soluciones al problema planteado que se ajusten a la naturaleza de la obra y que se esté capacitado para ejecutar. Por último, se comunica el error a la dirección de la obra con una propuesta de soluciones.
El croquis es un dibujo a mano alzada que sirve para tomar datos de la obra a ejecutar, como mediciones y formas geométricas. El croquis no tiene más datos de los que se necesitan saber para realizar el trabajo. Por lo tanto, se debe emplear el tiempo necesario, pero no más.

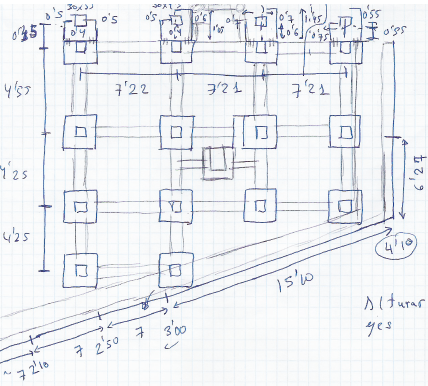

Croquis de una cimentación existente. Se pueden utilizar las medidas entre ejes de zapatas para colocar un pórtico de piedra, por ejemplo, o para calcular el solado de mármol u otros.
El croquis también puede ser una toma de datos de una solución constructiva o de una explicación que se reciba de la dirección de obra, puede ser un boceto que recoja ideas y, aunque normalmente se hace a mano alzada, puede realizar-se con reglas o con otros medios, incluso con herramientas informáticas.
Ejemplo
Un croquis de situación puede no tener medidas si solo se necesita para orientarse.
Una plantilla es una herramienta de diseño que consiste en darle forma a un material y dicha forma utilizarla como molde de repetición o para trasladar medidas. Las plantillas pueden hacerse con todo tipo de materiales, como: papel, plásticos, madera o incluso acero. Son muy útiles para hacer cajeados en las piezas y hacer formas o ángulos. También se pueden hacer para colocar mosaicos y puzles.

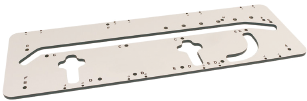

Plantilla para hacer ángulos y redondeados en encimeras
Los útiles de dibujo técnico son necesarios para la elaboración de los diseños, planos de ubicación y despieces de los distintos elementos de piedra. Los útiles de dibujo más empleados son: escuadra, cartabón, compás, plantillas de curvas, lápiz, portaminas, goma de borrar, etc.
En general, los útiles de dibujo son de un manejo sencillo. Con el lápiz o el portaminas se pueden trazas líneas, para las curvas se usan el compás y plantillas y para las rectas todo tipo de reglas.
Aplicación práctica

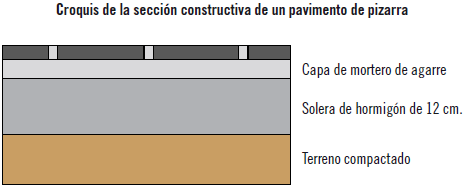

Se ha explicado cómo es la solución tipo de un pavimento de pizarra. Realice un croquis con reglas o a mano alzada de su sección constructiva. Diferencie las distintas capas de la sección y nómbrelas.
SOLUCIÓN
Es posible encontrarse soportes directos sobre los que colocar el elemento (tierra natural compactada, soleras, capas rígidas, paramentos, revestimientos, cimentos y forjados) o indirectos (estructuras y subestructuras ancladas). El material más empleado como soporte principal es el hormigón en los casos de soportes directos y el acero en el caso de que se utilicen estructuras portantes.
Cuando hay que que trabajar en exteriores y sobre el suelo, se debe realizar previamente el desbroce y la limpieza del mismo. Luego se procede a nivelar y compactar. Se realiza el replanteo oportuno y se ejecuta una cimentación para soportar el peso. El elemento se fija normalmente con anclajes ya previstos en el cimiento y que quedan ocultos dentro de la propia piedra. Con las fijaciones, se consiguen transmitir las tensiones de vuelco y torsión que puedan aparecer con la acción del viento. La geometría y características de los soportes están definidas en la documentación técnica.
Los errores más comunes son los relacionados con el replanteo y especialmente con los nivelados tanto verticales como horizontales. Un mal nivelado produce tensiones que pueden producir fisuras e incluso roturas. Otro problema que se puede dar es que, en la colocación, se pase el tiempo abierto (tiempo máximo de espera para que pueda colocarse la pieza) y haya problemas de adherencia y, por último, que los anclajes no estén bien dimensionados, sean diferentes a los del proyecto o el ligamento químico sea inapropiado. En estos casos, puede haber descuelgues importantes en los elementos verticales.
Importante
Hay que mantener las especificaciones del proyecto en cuanto a dimensiones y calidades de los materiales para evitar problemas en obra y posteriores patologías.
Cuando se reciben los elementos singulares en la obra, hay que identificarlos en relación a la documentación técnica y comprobar que satisfacen los requisitos antes de proceder a su aceptación. A su vez, los elementos deben acopiarse o almacenarse hasta su puesta en obra garantizando su integridad.
En la documentación técnica, se pueden encontrar los distintos elementos que se van a utilizar en la ejecución, por lo que será fácil identificar si un elemento pertenece a la obra, cuál es y si coincide con lo que se demanda. A veces, dichos elementos pueden tener algún tipo de código de letras y números que lo encuadren dentro de alguna clasificación, ya sea comercial o normativa, o que resuma el tipo de piedra empleada y sus características.
Las comprobaciones sobre los elementos se hacen en la recepción del material según las indicaciones de proyecto y de la dirección facultativa. Se realiza un muestreo que puede llegar hasta el 100%, según el tipo de elemento a comprobar. Las primeras comprobaciones se hacen con inspección visual para detectar defectos físicos como manchas, roturas, grietas o errores dimensionales y de forma.
Ejemplo
Tolerancias dimensionales de plaquetas de piedra natural. UNE EN 12057:2005.
| Plaqueta Calibrada | No Calibrada | |
| Longitud | +1 mm, -1mm | +0,5 mm, -0,5 mm |
| Ancho | +1 mm, -1mm | +0,5 mm, -0,5 mm |
| Canto | +1,5 mm, -1,5 mm | +0,5 mm, -0,5 mm |
Placas para revestimientos murales. UNE EN 1469: 2005.
| Espesor nominal en mm | Tolerancia |
| >10, y < o = 30 | 10 % (+ o -) |
| >30, y < o = 80 | 3 mm (+ o -) |
| >80 | 5 mm (+ o -) |
En cuanto a los elementos de protección, todos los materiales deberán ser suministrados en obra con los envases y embalajes necesarios para proteger los elementos de golpes y roces durante el transporte y su posterior acopio en obra.
La manipulación de los materiales debe realizarse únicamente por mano de obra cualificada, utilizando los medios auxiliares adecuados y respetando las indicaciones de seguridad establecidas en el Plan de Seguridad y Salud.
El almacenamiento en obra de los elementos singulares de piedra natural, ya sea techado o a la intemperie, debe hacerse según las indicaciones del fabricante. En general, los elementos se protegerán del sol para que no afecte a sus tonalidades.
Actividades
12. Realizar un croquis de una plaza pública.
13. Con el croquis anterior, realizar un plano de la plaza en Autocad o en papel y reflejar donde están situados los elementos del mobiliario.
14. ¿Cómo se sujeta una encimera a la pared?
Tanto para el acopio de los elementos de piedra como para su acarreo dentro de las obras, se usarán medios auxiliares, pero también para su colocación si se trata de elementos pesados como bloques de granito en escalera o, por ejemplo, una estatua.
En cuanto a los sistemas de elevación y suspensión, se emplean todo tipo de medios de elevación y suspensión, tales como grúas, eslingas o cuñas para poder desplazar el material desde el lugar de acopio hasta su posición final. Con las eslingas se sujeta el elemento y con las cuerdas o cables guía se ayuda para dejarlo bien situado.
Para trabajar en altura en la colocación de los elementos singulares, repasos, remates e incluso lechadas, se necesita usar andamios homologados. Los andamios permiten realizar los trabajos con seguridad y con una mayor productividad.
Aplicación práctica
Está al cargo de una reforma interior de un edificio monumental donde tiene que hacer un puzle en un mural con placas de piedra.
¿Qué tipo de muestreo habrá que realizar y qué parámetros se deben comprobar en la recepción de las plaquetas?
Hay una partida de plaquetas de color verde claro con un espesor nominal de 2 cm, pero, al medirlas con el calibre, se comprueba que la partida entera tiene un espesor de 2,2 cm. ¿Se debe aceptar o rechazar la partida?
SOLUCIÓN
1. Hay que hacer el muestreo que indica la documentación técnica. Por lo tanto, se debe al menos comprobar que se tienen las piezas necesarias para realizar el puzle en su cantidad, color y características según las memorias, pliegos de condiciones y los planos de despieces. También hay que comprobar las dimensiones de las piezas y si están dentro de las tolerancias admitidas según la misma documentación.
2. La plaqueta tiene un espesor nominal de 20 mm y su espesor real excede en 2 mm, que coincide con el 10% de la dimensión nominal. Por lo tanto, se puede aceptar la partida.
Entre los equipos, herramientas y útiles empleados en la colocación de elementos singulares de piedra natural, se puede distinguir entre herramientas de mano, herramientas o equipos eléctricos, instrumentos y útiles para medir y guiar y otras herramientas auxiliares para preparación de pastas y varios.
Se han de tener en cuenta los siguientes factores:
Aplicación práctica
Tiene que colocar un mosaico de piedra en un paramento vertical de un patio. El paramento mide 1,20 m de ancho. Las piezas son pequeños cuadrados de 5 x 5 cm y el propietario quiere cubrir una altura de 40 cm en toda la longitud de la pared y empezando por encima de la altura de las ventanas de la casa
Describa cómo puede marcar la altura del mosaico utilizando una goma de agua. Marque también la parte de terminación del mismo. Nombre en la descripción las herramientas que puede utilizar para sacar el replanteo.
SOLUCIÓN
Su ayudante apoya una punta de la goma de agua en la parte superior de la ventana y con la goma extendida y sin burbujas. Usted apoya la otra punta de la goma en la pared y marca con un lápiz. Ese es el nivel de la ventana.
Con un nivel de burbuja, se traza con el lápiz una recta que pase por la marca y que esté al mismo nivel de la misma.
Se miden los 40 cm en altura colocando una escuadra para medir sin ladearse. Se marca y se saca con el nivel de aire una recta que será la parte donde termina el mosaico.
Este es el conjunto principal de normas de seguridad que son de aplicación en las obras de colocación de elementos singulares de piedra natural:
Los riesgos específicos a los que se puede ver sometido un trabajador en la colocación de elementos de piedra natural son principalmente los siguientes:
Se utilizarán las medidas de prevención y protección necesarias para que la obra se ejecute con seguridad, utilizando técnicas de prevención colectivas para proteger a todo el conjunto de los trabajadores expuestos de los riegos previstos e individuales cuando no se pueda garantizar la seguridad con el uso único de las colectivas. Además de las protecciones físicas, se deben tomar medidas de carácter organizativo, como son:
17.1. Equipos de Protección Individual y colectiva
Los equipos de protección colectiva e individual se complementan para evitar los riesgos de los trabajos en obra. Previamente a la ejecución, se preparan todos los medios colectivos relacionados con la seguridad y se equipa a los trabajadores.
Para disminuir o evitar los riesgos en los trabajos de colocación de elementos de piedra singular, se pueden utilizar protecciones colectivas, como pueden ser andamios, barandillas, vallados, redes y otros y, en concreto, los siguientes EPI (Equipos de Protección Individual):
Las protecciones colectivas deben estar implantadas en la obra según el Plan de Seguridad y Salud y antes del inicio de las operaciones de trabajo. Asimismo, los trabajadores deberán estar formados e informados y equipados con los equipos individuales adecuados para garantizar la seguridad en cada una de las tareas a realizar.
Nota
En general, se antepondrá el uso de protecciones colectivas, pero cuando no garanticen que se pueda evitar el riesgo, se completarán mediante la utilización de protecciones individuales.
El mantenimiento de las protecciones debe realizarse periódicamente y según las indicaciones del fabricante.
Las normas medioambientales que son aplicables a las obras en general son también de aplicación en las obras de colocación de elementos singulares de piedra. La norma estatal principal es el Real Decreto 105/2008, de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y demolición. Además, son de aplicación: la Ley 22/2011, de 28 de julio, de Residuos y Suelos Contaminados; el Real Decreto 833/1988, de 20 de julio, por el que se aprueba el Reglamento para la ejecución de la Ley 20/1986, Básica de Residuos Tóxicos y Peligrosos, y el Real Decreto 1481/2001, de 27 de diciembre, por el que se regula la eliminación de residuos mediante depósito en vertedero.
Importante
Las Comunidades Autónomas adaptan las normativas nacionales y europeas a su ámbito y desarrollan sus propias normas medioambientales.
Los riesgos medioambientales específicos en la colocación de elementos singulares de piedra natural son el ruido, el polvo y la generación de residuos. Se deberán utilizar todas las medidas de protección y prevención necesarias para que al menos se mantengan por debajo de los límites establecidos en la normativa y para que su gestión sea la adecuada.
Se observarán las siguientes reglas:
Recuerde
No se deben derrochar los materiales.
19.1. Gestión de residuos: clasificación. Recogida. Retirada
En el Plan de Gestión de Residuos, se distinguirán los tipos de residuos que generará la obra. Un residuo es, según la Ley 22/2011, cualquier sustancia u objeto que su poseedor deseche o que tenga la intención u obligación de desechar.
Los residuos peligrosos son materias que, en cualquier estado físico o químico, contienen elementos o sustancias que pueden representar un peligro para el medioambiente, la salud humana o los recursos naturales.
Los residuos no peligrosos son todos aquellos residuos no catalogados como peligrosos.
Un residuo de construcción es cualquier sustancia que, cumpliendo con la definición de residuo, se genera en una obra.
La retirada de los residuos deberán hacerla exclusivamente transportistas o gestores autorizados inscritos en los registros de las administraciones correspondientes. Igualmente, el destino final (planta de reciclaje, vertedero, cantera, incineradora) será un centro autorizado. Se realizará un estricto control documental, de modo que los transportistas y gestores de residuos deberán aportar los vales de cada retirada y entrega en destino final.
Para el traslado de residuos peligrosos, se deberá remitir notificación al órgano competente de la Comunidad Autónoma en materia medioambiental con al menos 10 días de antelación a la fecha de traslado. Si el traslado de los residuos afecta a más de una provincia, dicha notificación se realizará al Ministerio de Medioambiente.
Recuerde
Las empresas de gestión de residuos deben estar autorizadas y registradas.
Las obras de elementos singulares de piedra son de naturaleza decorativa y requieren una especial atención. Para que las obras cumplan las expectativas deseadas, se deben garantizar las calidades tanto de los materiales como de su ejecución. El plan de control de obra determinará en lotes (divisiones) las condiciones de calidad que se deben cumplir en cada proceso relacionado con la colocación de los elementos singulares de piedra.
20.1. Puntos de control de la calidad
Para controlar adecuadamente las operaciones de colocación de piedra natural en elementos singulares, se establecen una serie de puntos de control basándose en la calidad de los materiales de piedra y productos relacionados, los procesos de ejecución y el resultado final de la obra.
En general, se tendrán en cuenta los siguientes grandes grupos donde realizar puntos de control de la calidad:
Sabía que...
Los puntos de control se establecen por lotes.
20.2. Calidad de los materiales y productos
Los materiales y productos deben cumplir las características exigidas en proyecto y deben tener marcado CE para los casos en que se les exija o los distintivos de calidad que indique el proyecto. Además, deberán ser acordes a la normativa vigente y cumplir el plan de calidad de la obra.
Los materiales deben comprobarse en la recepción previamente al proceso de los acopios. Este sería el primer punto de control en la obra relacionado con la ejecución.
20.3. Calidad en el proceso
Para que el proceso de ejecución tenga calidad, se deben establecer puntos de control en cada una de las fases de la obra. Por lo tanto, los puntos van a variar en función del tipo de obra a ejecutar, de sus dimensiones e incluso de los materiales a emplear. Aunque el control de calidad se basará en el plan de control de calidad preestablecido, en general se pueden establecer, al menos, los siguientes puntos de control:
20.4. Calidad en el resultado
Además del control de los procesos, se debe establecer un control de calidad en el resultado final. En realidad, la calidad en el resultado es la suma de un buen control durante todo lo que significa la obra, desde su idea hasta sus acabados. Por lo tanto, para que el resultado sea satisfactorio, debe realizarse un control exhaustivo de los materiales y de los procesos, así como del proyecto y de la documentación, durante toda la obra. Si se observa la parte más visible del resultado, es decir, los acabados, se deberán controlar al menos los aspectos que se enumeran a continuación, por lo que se puede decir que al menos deberán ser objeto de 1 punto de control por lote en el plan de calidad de la obra:
Ejemplo
Control de la regularidad de un pavimento o revestimiento de piedra:
Algunos de los defectos de colocación de los elementos singulares de piedra son, entre otros:
Los defectos de colocación de los elementos singulares de piedra suelen corresponder a las siguientes causas:
Cuando se produce un defecto en la colocación de un elemento singular de piedra, lo primero que se debe observar es si está dentro de las tolerancias permitidas. En caso de que el error sea mayor de lo que la norma correspondiente tolera, se deben subsanar los defectos reponiendo las partes o recolocándolas si es posible.
La dirección de la obra determinará los casos que no son aceptados y si se permite su reparación. En caso contrario, habrá que demoler la parte afectada con el objeto de volver a hacerla.
Para que el trabajo no sea continuamente rechazado y se pueda completar y entregar la obra, se van a ofrecer una serie de ideas o recomendaciones para evitar problemas según las causas antes descritas que se vuelven a enumerar, pero esta vez con su solución preventiva:
Aplicación práctica
Juan ha terminado un solado de mármol blanco de un mausoleo. La colocación se ha hecho prácticamente a hueso. Usted es el encargado de la obra y tiene que comprobar la calidad del solado.
¿Qué herramientas debe utilizar para comprobar las posibles desviaciones del soldado?
Si la diferencia de nivel entre dos puntos separados 2 m es 3 mm, ¿puede considerar que el solado está bien ejecutado?
SOLUCIÓN
Para comprobar el solado, se utiliza una regla de 2 m con la que verifica la planeidad y, para la horizontalidad, se utilizará algún instrumento para medir nivel, ya sea láser o una goma de agua. Además, se puede usar un pequeño calibre para medir la ceja.
En este caso, L/600 = 2000/600 = 3,33 mm, por lo que supera la tolerancia de horizontalidad. Es defectuoso.
Existe una gran variedad de elementos singulares de piedra, aunque los más significativos son los relacionados con el mobiliario urbano, el arte en general (estatuas, figuras) y el arte funerario.
En su colocación, se deben considerar sus soluciones constructivas, así como las técnicas de colocación de los mismos, evitando los posibles defectos desde la entrada de los materiales en la obra hasta su acabado final.
Para la correcta ejecución de los mismos, se deben utilizar los recursos adecuados y se establecerán las pautas y requisitos para el control de la calidad y las medidas de seguridad oportunas, así como todas las medidas e indicaciones relacionadas con el cuidado y respeto al medioambiente.
1. De las siguientes afirmaciones, indique cuál es verdadera o falsa.
a. La piedra, como material de construcción, ha sido utilizada por el hombre a lo largo de toda su historia.
b. Se considera granito ornamental el conjunto de rocas ígneas cortadas en bloque con fines decorativos.
c. Las pizarras son rocas ígneas.
d. Los mármoles son rocas ígneas.
2. Complete la siguiente frase.
Lo usos más indicados de las piedras naturales son:________________ exteriores e interiores, ___________ exteriores e interiores, cubiertas y __________________.
3. Una bancada higiénica es:
4. El espesor de las encimeras puede ser:
5. ¿Qué son las gárgolas?
6. Enumere cuatro herramientas o útiles usados en la colocación de los elementos singulares de piedra con su uso.
7. Enumere tres elementos singulares de piedra que se puedan encontrar en el mobiliario urbano.
8. Complete este cuadro.
| Designación elemental de los adhesivos | |
| Normal | C1 |
| Mejorado | |
| Exclusivo de interiores | |
| Adhesivo de polímeros | |
| Adhesivo de resinas | |
9. Enumere un listado con cuatro defectos que se puedan encontrar en los materiales de piedra.
10. Sopa de letras. Encuentre 5 Equipos de Protección Individual.
11. Enumere las fases en la colocación de elementos singulares de piedra.
12. Complete la siguiente frase.
En el serrado, la superficie queda ___________, pero áspera y con ligeros ________ y ondulaciones. Suele quedar ______________ en tono claro.
13. Ordene los siguientes factores.
Control del resultado/Control de materiales/Control de procesos o ejecución/Control de documentación previa.
14. Haga una lista con los riesgos específicos de seguridad.
15. Complete con las siguientes palabras: obligación, Ley 22/2011, sustancia.
Un residuo es, según la ___________, cualquier ____________ u objeto que su poseedor deseche o que tenga la intención u ________________ de desechar.
